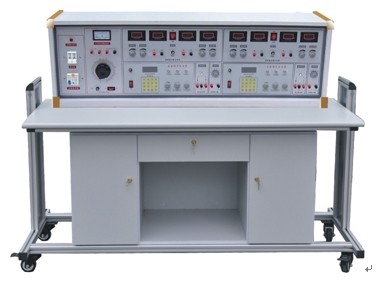

KCMD-B创新型数字电子电路实验装置（双组型）

KCMD-B创新型数字电子电路实验装置（双组型）

创新型数字电子电路实验装置（双组型）的特点:

创新型数字电子电路实验装置（双组型）具有较完善的安全保护措施，较齐全的功能。实验屏配通用电路插扳，电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

一、适用范围:

适用于高等院校及要求较高的中专、技校、职业学校，可完成数量电子电路课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。

二、技术性能：

1、输入电源：单相三线   ～220V±5%  50Hz

2、温度：-10℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、重量：150Kg

5、外形尺寸：2000mm×700mm×1500mm

三、实验装置基本配置及功能：

本实验台主要由实验屏、实验创新模块、实验桌等到组成。

（一）实验屏

1、实验台构成与性能:

共用部分

 1.1.电源及参数

 1.1.1输入电源:单相三线输入

 1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。

二组独立部分

   A组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。

   B组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。

   C组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。

E组:单相交流市电输出，供用户自备设备使用。

 1.2功率输出函数发生器：

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。

4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz，自动换档。

1.4单次脉冲:每次可输出一对正负脉冲。

 1.5外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA

 1.6外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。

1.7电路插扳：电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。

1.8透明创新实验元件模块：创新实验元件模块盒体透明直观，内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。

2、实验桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。

四、设备配置清单

序号

配置名称

型号规格

单位

数量

备注

1

实验屏



台

1



2

学生桌



个

1

含数电透明创新实验模块（详见清单）

3

学生桌面板



块

1



5

绝缘皮



张

1



6

凳子



张

2



7

工具



套

13



（1）

螺丝刀

小十字

把

13



（2）

螺丝刀

大十字

把

13



（3）

螺丝刀

小一字

把

13



（4）

螺丝刀

大一字

把

13



（5）

剥线钳



把

13



（6）

尖觜钳



把

13



（7）

万用表

MF-47

只

13



（8）

数字万用表

DT890B+

只

13



五、模电透明创新实验模块配置清单（每台配二组）

透明创新模块名称

型   号/规   格

数   量

备   注

电   阻

4Ω

1

2W

电   阻

5.1Ω

2

2W

电   阻

8Ω

1

2W

电   阻

10Ω

1

2W

电   阻

16Ω

1

2W

电   阻

20Ω

1

1W

电   阻

30Ω

1

1W

电   阻

51Ω

2

1W

电   阻

75Ω

1

1W

电   阻

100Ω

2

1/8W

电   阻

120Ω

1

1/8W

电   阻

150Ω

1

1/8W

电   阻

200Ω

1

1/8W

电   阻

240Ω

1

1/8W

电   阻

300Ω

2

1/8W

电   阻

330Ω

1

1/8W

电   阻

470Ω

1

1/8W

电   阻

510Ω

2

1/8W

电   阻

620Ω

1

1/8W

电   阻

650Ω

1

1/8W

电   阻

1K

2

1/8W

电   阻

1.5K

1

1/8W

电   阻

2K

2

1/8W

电   阻

2.4K

2

1/8W

电   阻

2.7K

1

1/8W

电   阻

3K

2

1/8W

电   阻

3.3K

1

1/8W

电   阻

3.9K

1

1/8W

电   阻

4.3K

1

1/8W

电   阻

4.7K

2

1/8W

电   阻

5.1K

3

1/8W

电   阻

6.8K

2

1/8W

电   阻

7.5K

1

1/8W

电   阻

9.1K

1

1/8W

电   阻

10K

5

1/8W

电   阻

13K

2

1/8W

电   阻

15K

1

1/8W

电   阻

20K

2

1/8W

电   阻

30K

1

1/8W

电   阻

36K

1

/8W

电   阻

39K

1

1/8W

电   阻

47K

1

1/8W

电   阻

51K

1

1/8W

电   阻

68K

1

1/8W

电   阻

100K

2

1/8W

电   阻

150K

1

1/8W

电   阻

200K

2

1/8W

电   阻

300K

1

1/8W

电   阻

470K

1

1/8W

电   阻

510K

1

1/8W

电   阻

1M

1

1/8W

电   位  器

470Ω

1

1/2W

电   位  器

1K

2

1/2W

电   位  器

4.7K

1

1/2W

电   位  器

10K

1

1/2W

电   位  器

47K

1

1/2W

电   位  器

100K

1

1/2W

电   位  器

470K

2

1/2W

电   位  器

1M

1

1/2W

电 解 电 容

0.1UF

1

16V

电 解 电 容

4.7UF

1

16V

电 解 电 容

10UF

3

16V

电 解 电 容

33UF

1

16V

电 解 电 容

47UF

2

25V

电 解 电 容

100UF

3

35V

电 解 电 容

220UF

1

35V

电 解 电 容

470UF

1

35V

瓷 片 电 容

300P

1

63V

瓷 片 电 容

1000P

2

63V

瓷 片 电 容

4700P

1

63V

瓷 片 电 容

0.01UF

3

63V

瓷 片 电 容

0.1UF

2

63V

瓷 片 电 容

0.47UF

1

63V

瓷 片 电 容

1UF

1

250V

瓷 片 电 容

2UF

1

250V

变 压 器

220/6V.6V.24V

1

8W

二 极 管

4007

4



二 极 管

2AP9

1



发 光 二 极 管



2



稳 压 二 极 管

2CW54

2



稳 压 二 极 管

2CW76

1



光 敏 二 极 管



1



三 极 管

3DG6

2



三 极 管

3DG12

2



三 极 管

3AX31

1



三 端 稳 压

7805

1



指示灯(信号灯)



1

12V

开   关



2



喇   叭

8Ω/0.2W

1



继 电 器

6V

1



直流电表

±100UA

1



直流表

1000UA

1



直流电 表

10MA

1



集 成 座

14脚

4



集 成 座

16脚

2



集 成 座

20脚

1



集 成 座

28脚

1



集 成 运 放

UA741

2



定 时 器

NE555

1



功率放大器

LA4101

1



数模转换器

DAC0832

1



模数转换器

ADC0809

1



TTL与非门

74LS00

1



TTL集电极开路与非门

74LS03

1



TTL非 门

74LS04

1



TTL与 门

74LS08

1



TTL三输入与门

74LS11

2



TTL四输入与非门

74LS20

1



TTL或 门

74LS32

1



TTL触发器

74LS74

2



TTL异或门

74LS86

1



JK触发器

74LS112

1



缓 冲 器

74LS125

1



译 码 器

74LS138

2



数据选择器

74LS153

1



计 数 器

74LS160

2



计 数 器

74LS161

1



D触发器

74LS175

1



加减计数器

74LS192

2



移位寄存器

74LS194

1



计 数 器

74LS196

3



CMOS与非门

CD4011

1





六、创新实验项目

l．TTL集成逻辑门的参数测试

2．CM0S逻辑门的参数测试

3．TTL集成电极开路门与三态输出门的应用

4．与、非、或、与非门电路实验

5．半加器电路实验

6．全加器电路实验

7．RS触发器实验

8．D触发器实验

9．JK触发器实验

10．T触发器实验

11．JK型触发器转换成D触发器

12．D型触发器转换成JK触发器

13．计数器实验

14．MSI移位寄存器及其应用

15．译码器及其变换方式

16．MSI数据选择器及逻辑设计

17．微分型单稳态电路

18．环形多谐振荡器

19．利用门电路构成编码器分配器、选择器

20．组合电路的设计之一一一编码转换

21．组合电路的设计之二一一显示电路

22．同步时序电路的设计

23．计算机时序电路的设计

24．集成定时器测试及应用

25．CM0S集成A/D、D/A转换电路实验

26．二极管非门、或非门电路

27．三极管非门、与非门、或非门电路

28．异步十进制减法计数器

29．异步十进制加法计数器

30．综合能力培训实验一一电子秒表
