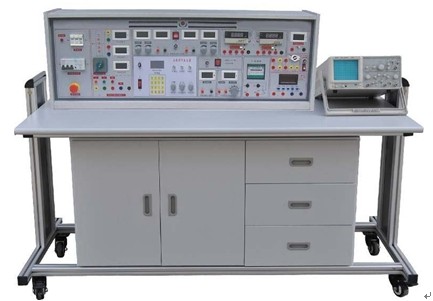

KCGD-858L高级电工、模电、数电实验台
（带功率表、功率因数表）
高级电工、模电、数电实验台特点
高级电工、模电、数电实验台具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字交流、直流电表，测量精度高、测量范围宽，使用方便。
创新实验元件模块盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用压卡式结构，维修、更换元件拆装方便。数字部分实验利用进口新型集成座，实验时集成插拨方便，接触可靠，集成座仅需要更换集成就能无限制完成数字电路实验。实验项目扩展性好，便于学生课余兴趣小组电路开发、学生毕业设计等。实验元件分立式，院校除能完成指导书上实验，还可利用元器件设计符合自身要求的实验内容。为对实验教学上大胆创新的院校实验建设提供了良好的平台。实验台高度为115cm，实验室布局不受设备高度限制，有利于讲师讲解。
一、适用范围
适用高等院校及要求较高的中专、技校、科研单位，可完成电工学、电工原理、电路分析、数字电路、模拟电子技术实验，利用其平台也可完成其他科目实验，其是实验室更新换代或新建扩建实验室的理想产品。
二、实验台和实验操作桌结构及功能：
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有嵌入式保险盒和三相漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压器输出电压)。
B组:低压交流电压3、6、9、12、15、18、24V电源，最大输出电流1.5A。
C组:低压交流稳压电源：＋5V、＋12V、－12V。
D组:双路稳流稳压电源，二路输出电压均为0～30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，每路输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，由万能插板供用户自备设备使用。
1.2内置式电度表：便于实验，台内装有一台单相电度表，接线端子引至面板，具有工作可视框。
1.3内置式日光灯配件：台内已安装一套日光灯实验组件，实验方便、安全。
1.4七段译码器：3组七段译码器及对应译码显示数码盒。
1.5音频放大器：输入音频电压不低于10mV，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。
1.6智能型功率、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
1.7智能型直流数字电流表：精度0.5级，采用ICL公司高性能AD转换器配以高速MPU单元设计而成通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，20mA、200mA、2000mA三档，测量范围：0-2000mA。具有数据存储与查询、超量程报警、指示功能。
1.8智能型交流数字电流表：采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。测量范围：0-5A，频率范围：10Hz-20Hz。测量精度为0.5级。
1.9单次脉冲：每次可输出一对正负脉冲。
1.10功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
2、验操作桌：由双面饰面板制成，不变形，不褪色，尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
三、构成与配备(以二十四座为例)
1、实验操作桌:12张，一桌二座。实验桌外形尺寸为160×70×80cm。桌子中央配置九孔万能电路插板，电路板进口由ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。创新实验元件模块盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。继电控制实验由实验箱与专用隐蔽式控制线来完成。根据高压实验与低压实验不同特点配置不同导线、不同实验方法，实验安全系数大大提高。数字电路实验配备通用集成插座，插拔更换集成方便，一座多用，自主开发能力强。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电动机、焊接等)，实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、示教控制台1台：由示教实验操作桌、实验台、演示控制屏组成，能分别无线遥控控制12台学生实验台的电源。并可用于讲解、演示。尺寸为160×70cm。
电源无线总控制功能：
（一）概述
“电源无线总控制台” 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码，通过无线数字收发模块发送接收控制编码，实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高，易于维护等优点，解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立，有利于实验室布局的改变及重组。
（二）特点
1）该设备以315MHz无线数字收发模块为无线传输载体，配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。
2） 一台“电源无线总控制台”可对单个实验室的30台（60座）实验设备进行单台、多台或全部设备的电源开关无线控制。
3） 每台设备有对应的指示灯指示当前的电源开关状态；对实训室30台（60座）实验设备的电源开关无线控制。
4） 配有上位机软件，可通过电脑对实验设备的电源开关进行控制。
（三）技术性能
1.工作电源：AC220V±10%/ 50Hz
2.工作环境：温度-10℃～40℃ 相对湿度<85%(25℃)
3.载波频率：315MHz
4.控制范围：>50m
5.控制能力：60台
6.外形尺寸：294mm×237mm×200mm
（四）装置配置
1.按键模块：按键模块分为电源开关控制键和功能键，其中“1号台”～“60号台”及“全开”和“全关”为电源开关控制键，“确认”和“取消”为功能键。“1号台”～“60号台”开关控制键分别对应一个实验室的60台实验设备，实现单台控制操作；“全开”和“全关”对应实验室所有实验设备，可实现所有实验设备的一键开关控制；“确认”和“取消”键对开关控制键的操作进行确认或取消。
2.状态指示模块：该模块有“1号台”～“60号台”共60个指示灯，分别指示该控制台对应实验室的60台实验设备的电源开关状态，灯常亮表示对应实验台电源开，灯常灭表示对应实验台电源关，灯闪烁表示对该实验台正在进行开关控制操作，处于等待确认状态，通过闪烁时间比来区分设备当前开关状态与操作状态。
3.发射模块：载波频率为315MHz，通过配套天线发射总控台的数字编码。
4.通信串口：通信串口为总控制台与电脑的通信接口，可使用上位机软件对实验设备进行开关控制，上位机软件界面简洁，操作方便。
（五）上位机软件功能
1.串口扫描检测
2.通过串口发送工作台工作命令
3.接收识别主控制台发送工作台开关控制的命令，并刷新工作台状态显示
4.能控制最多128工作台
5.开关工作台操作时间显示
3、实验台:共12台，每张学生实验操作桌上配置l台。
4、器材配备:
GKC-01 继电控制实验箱一； GKC-02 继电控制实验箱二；
GKC-03 继电控制实验箱三； GKC-04 继电控制实验箱四；
GKC-05 三相负载；
13台0.18KW三相电动机，39只电流测试插座，39只1.5级直流电表，13只MF-47万用表，13只数字万用表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、91只集成座，26只逻辑电平、逻辑电平显示实验盒等元件单元盒（元件已装在透明单元盒内），25张学生凳,1个双门立柜。
5、户自备器材：滑动变阻器、毫伏表。
四、实验项目：
（1）电工实验项目：
|
1．电工测量仪表的使用及减少内阻测量误差的方法
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．未知电阻元件伏安特性测绘
5．电源的外特性
6．电位值、电压值的测量及电路电位图的绘制
7．电流表和电压表的扩程
8．欧姆表的设计
9．基尔霍夫定律的验证
10．验证楞次定律
11．迭加原理与互易定理的验证
12．戴维南定理与诺顿定理的验证
13．电压源与电流源的等效变换
14．受控源特性的研究
15．示波器和信号发生器的使用及典型电信号
的观察与测量
16．一阶电路实验
17．二阶电路过度过程
18．研究LC元件在直流和交流电路中的特性
19．负载获得最大功率的条件 |
20．三表法测定交流电路参数
（用三表法测量交流电路等效参数）
21．正弦交流电路中RLC元件的频率特性
22．RL及RC串联电路实验
23．RLC串联谐振电路
24．日光灯电路的连接及功率因数的改善
25．三相负载的星、三角接法
26．三相电路功率的测量
27．RC网络频率特性和选频特性的研究
28．二端口网络的研究
29．单相铁芯变压器特性的测试
30．互感线圈电路的研究
31．单相电度表的校验
32．负阻抗变换器实验
33．回转器特性测试
34．三相异步电动机的使用和起动
35．三相异步电动机继电接触控制基本电路
36．按钮、接触器复合联锁的控制电路
37．三相异步电动机时间继电器控制Y-△起动控制实验
……自由设计实验项目 |
（2）模拟电子电路部分
|
1．常用电子仪器的使用
2．晶体二极管的特性与检测
3．晶体三极管的输入、输出特性
4．晶体管共射极单管放大器
5．射极耦合触发器
6．RC耦合两级放大器
7．负反馈对放大器性能的影响
8．场效应管放大器
9．差动放大电路
10．运算放大器指标测试
11．集成运算放大器的基本应用（多种模拟运算电路）
12．RC正弦波振荡器------集成运算放大器非线性应用一
13．方波发生器------集成运算放大器非线性应用二
14．三角波和方波发生器----集成运算放大器非线性应用三
15．LC正弦波振荡器
16．变压器耦合推换功率放大器
17．OTL功率放大 |
18．集成功率放大器。
19．电压---频率转换电路。
20．单相半波、全波、桥式整流电路。
21．串联型晶体管直流稳压电源（设计性实验）
22．集成直流稳压电源。
23．单结晶管特性。
24．单结晶体管触发电路。
25．晶闸管间单测试。
26．晶闸管可控整流电路（综合性实验）
27．函数信号发生器的组装与调试（综合性实验）
28．万用表的设计与调试（综合性实验）
29．电子门铃电路------趣味性应用实验一
30．电子报警电路------趣味性应用实验二
31．光控简易灯自动开关电路------趣味性应用实验三
32．电子催眠器------趣味性应用实验四
33．温控电路------趣味性应用实验五
……自由设计 |
（3）数字部分
|
1．TTL集成逻辑门的参数测试
2．CMOS集成逻辑门的参数测试
3．TTL集电极开路门与三态输出的应用
4．与门、或门、异或门逻辑电路测试
5．半加器、全加器电路实验
6．RS、D、JK触发器及JK与D触发器的转换电路
7．计算器
8．MSI移位寄存器及其应用
9．译码器及变换方式
10．数据选择器及逻辑设计
11．用集成与非门构成单稳态触发器和RC环形多谐振荡器
12．利用门电路构成编码器、分配器、选择器
13．组合电路的设计之一 |
14．组合电路设计之二------显示电路 15．同步时序电路的设计
16．计算机时序电路的设计
17．集成定时器测试及应用
18．D/A、A/D转换器
19．电子秒表------大型综合实验。
20．二极管与门、或门电路
21．三极管"非门"电路
22．三极管"与非门"电路
23．三极管"或非门"电路
24．异步十进制加法计数器
25．异步十进制减法计数器
26．智力竞赛抢答装置------大型综合实验二
……自由设计实验 |
高级电工、模电、数电实验台配置清单（每台）
|
透明创新元件模块名称 |
型号/规格 |
数量 |
备注 |
|
电 阻 |
0.5Ω |
1 |
2W |
|
电 阻 |
1Ω |
1 |
2W |
|
电 阻 |
2Ω |
1 |
2W |
|
电 阻 |
4Ω |
1 |
2W |
|
电 阻 |
5.1Ω |
1 |
2W |
|
电 阻 |
8Ω |
1 |
2W |
|
电 阻 |
10Ω |
1 |
2W |
|
电 阻 |
12Ω |
2 |
2W |
|
电 阻 |
16Ω |
1 |
2W |
|
电 阻 |
20Ω |
1 |
2W |
|
电 阻 |
30Ω |
1 |
2W |
|
电 阻 |
51Ω |
2 |
2W |
|
电 阻 |
100Ω |
3 |
1/8W |
|
电 阻 |
120Ω |
1 |
1/8W |
|
电 阻 |
150Ω |
1 |
1/8W |
|
电 阻 |
200Ω |
4 |
1/8W |
|
电 阻 |
240Ω |
1 |
1/8W |
|
电 阻 |
270Ω |
1 |
1/8W |
|
电 阻 |
300Ω |
2 |
1/8W |
|
电 阻 |
330Ω |
1 |
1/8W |
|
电 阻 |
400Ω |
1 |
1/8W |
|
电 阻 |
430Ω |
1 |
1/8W |
|
电 阻 |
470Ω |
1 |
1/8W |
|
电 阻 |
510Ω |
3 |
1/8W |
|
电 阻 |
620Ω |
1 |
1/8W |
|
电 阻 |
650Ω |
1 |
1/8W |
|
电 阻 |
680Ω |
4 |
1/8W |
|
电 阻 |
800Ω |
1 |
1/8W |
|
电 阻 |
820Ω |
2 |
1/8W |
|
电 阻 |
1K |
2 |
1/8W |
|
电 阻 |
1.2K |
1 |
1/8W |
|
电 阻 |
1.3K |
1 |
1/8W |
|
电 阻 |
1.5K |
2 |
1/8W |
|
电 阻 |
2K |
2 |
1/8W |
|
电 阻 |
2.4K |
2 |
1/8W |
|
电 阻 |
2.7K |
1 |
1/8W |
|
电 阻 |
3K |
2 |
1/8W |
|
电 阻 |
3.3K |
1 |
1/8W |
|
电 阻 |
4.3K |
1 |
1/8W |
|
电 阻 |
4.7K |
2 |
1/8W |
|
电 阻 |
5.1K |
1 |
1/8W |
|
电 阻 |
5.1K |
1 |
8W |
|
电 阻 |
5.6K |
1 |
1/8W |
|
电 阻 |
6.8K |
2 |
1/8W |
|
电 阻 |
9.1K |
1 |
1/8W |
|
电 阻 |
10K |
4 |
1/8W |
|
电 阻 |
10K |
1 |
8W |
|
电 阻 |
13K |
2 |
1/8W |
|
电 阻 |
15K |
1 |
1/8W |
|
电 阻 |
20K |
2 |
1/8W |
|
电 阻 |
24K |
1 |
1/8W |
|
电 阻 |
36K |
1 |
1/8W |
|
电 阻 |
39K |
1 |
1/8W |
|
电 阻 |
51K |
1 |
1/8W |
|
电 阻 |
68K |
1 |
1/8W |
|
电 阻 |
100K |
2 |
1/8W |
|
电 阻 |
130K |
1 |
1/8W |
|
电 阻 |
150K |
1 |
1/8W |
|
电 阻 |
300K |
1 |
1/8W |
|
电 阻 |
1M |
1 |
1/8W |
|
热敏电阻 |
1K |
1 |
1/8W |
|
电 位 器 |
470Ω |
1 |
1/2W |
|
电 位 器 |
1K |
2 |
1/2W |
|
电 位 器 |
4.7K |
1 |
1/2W |
|
电 位 器 |
10K |
1 |
3W |
|
电 位 器 |
47K |
1 |
1/2W |
|
电 位 器 |
100K |
1 |
1/2W |
|
电 位 器 |
470K |
2 |
1/2W |
|
电 位 器 |
1M |
1 |
1/2W |
|
电解电容 |
0.1uF |
1 |
25V |
|
电解电容 |
10uF |
3 |
25V |
|
电解电容 |
33uF |
1 |
25V |
|
电解电容 |
47uF |
2 |
25V |
|
电解电容 |
100uF |
3 |
50V |
|
电解电容 |
220uF |
1 |
63V |
|
电解电容 |
470uF |
1 |
63V |
|
瓷片电容 |
300P |
1 |
63V |
|
瓷片电容 |
390P |
2 |
63V |
|
瓷片电容 |
1000P |
2 |
63V |
|
瓷片电容 |
1500P |
1 |
63V |
|
瓷片电容 |
4700P |
1 |
63V |
|
瓷片电容 |
5300P |
1 |
63V |
|
瓷片电容 |
6800P |
2 |
63V |
|
瓷片电容 |
0.01uF |
2 |
63V |
|
瓷片电容 |
0.1uF |
1 |
63V |
|
瓷片电容 |
0.22uF |
2 |
63V |
|
瓷片电容 |
0.47uF |
1 |
63V |
|
瓷片电容 |
1uF |
1 |
250V |
|
瓷片电容 |
2uF |
3 |
250V |
|
音频输入变压器 |
|
1 |
|
|
音频输出变压器 |
|
1 |
|
|
变压器 |
220V/24+6+6 |
1 |
|
|
变压器 |
220V/110V+36V |
1 |
100VA |
|
LC变压器 |
|
1 |
|
|
二 极 管 |
4007 |
4 |
|
|
二 极 管 |
2AP9 |
1 |
|
|
发 光 二 极 管 |
|
4 |
|
|
光 敏 二 极 管 |
2Cu |
1 |
|
|
稳 压 二 极 管 |
2CW54 |
2 |
|
|
稳 压 二 极 管 |
2CW76 |
1 |
|
|
场 效 应 管 |
3DJ6 |
1 |
|
|
单 结 管 |
BT33 |
1 |
|
|
晶 闸 管 |
KP1 |
1 |
|
|
三 极 管 |
3DG6 |
2 |
|
|
三 极 管 |
3DG12 |
2 |
|
|
三 极 管 |
3AX31 |
1 |
|
|
三 极 管 |
3DA1 |
1 |
|
|
三 端 稳 压 |
7805 |
1 |
|
|
指示灯(信号灯) |
6V/0.1A |
1 |
|
|
指示灯(信号灯) |
12V/0.2A |
1 |
|
|
开 关 |
|
5 |
|
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
继 电 器 |
6V |
1 |
|
|
音乐集成 |
4V |
1 |
|
|
电 感 |
10mH |
1 |
|
|
电 感 |
100mH |
1 |
|
|
电流插座 |
|
6只 |
|
|
互感线圈、铁棒、磁铁 |
|
1套 |
|
|
整 流 桥 |
|
1只 |
|
|
继电控制实验箱一 |
GSY01 |
1 |
|
|
继电控制实验箱二 |
GSY02 |
1 |
|
|
继电控制实验箱三 |
GSY03 |
1 |
|
|
继电控制实验箱四 |
GSY04 |
1 |
|
|
三相负载 |
GSY05 |
1 |
|
|
三相电动机 |
180W |
1 |
|
|
电平开关与逻辑电平指示 |
|
2 |
|
|
直流电表 |
1mA |
1 |
44型 |
|
直流电表 |
25mA |
1 |
44型 |
|
直流电表 |
±100uA |
1 |
44型 |
|
集 成 座 |
14脚 |
4 |
|
|
集 成 座 |
16脚 |
2 |
|
|
集 成 座 |
20脚 |
1 |
|
|
集 成 座 |
28脚 |
1 |
|
|
集成运放 |
uA741 |
2 |
|
|
集成运放 |
uA458 |
2 |
|
|
定 时 器 |
NE555 |
1 |
|
|
功率放大器 |
LA4101 |
1 |
|
|
数模转换器 |
DAC0832 |
1 |
|
|
模数转换器 |
ADC0809 |
1 |
|
|
TTL与非门 |
74LS00 |
1 |
|
|
TTL集电极开路与非门 |
74LS03 |
1 |
|
|
TTL非门 |
74LS04 |
1 |
|
|
TTL与门 |
74LS08 |
1 |
|
|
TTL三输入与门 |
74LS11 |
2 |
|
|
TTL四输入与非门 |
74LS20 |
2 |
|
|
TTL或门 |
74LS32 |
1 |
|
|
TTL触发器 |
74LS74 |
2 |
|
|
TTL异或门 |
74LS86 |
1 |
|
|
JK触发器 |
74LS112 |
2 |
|
|
缓 冲 器 |
74LS125 |
1 |
|
|
译 码 器 |
74LS138 |
2 |
|
|
数据选择器 |
74LS153 |
1 |
|
|
计 数 器 |
74LS160 |
2 |
|
|
D触发器 |
74LS175 |
1 |
|
|
加减计数器 |
74LS192 |
2 |
|
|
移位寄存器 |
74LS194 |
1 |
|
|
计 数 器 |
74LS196 |
3 |
|
|
CMOS与非门 |
CD4011 |
1 |
|
|
工 具 |
|
万 用 表 |
MF47 |
1 |
|
|
数字万用表 |
DT890B+ |
1 |
|
|
尖 嘴 钳 |
|
1 |
|
|
电 烙 铁 |
|
2 |
|
|
烙 铁 架 |
|
2 |
|
|
螺 丝 刀 |
|
3 |
|
|
剥 线 钳 |
|
1 |
|
|
连 接 线 |
|
25根 |
|
|
其 他 |
|
实验台 |
|
1台 |
|
|
实验桌 |
|
1张 |
|
|
凳子 |
|
2张 |
|
|
防腐皮 |
|
1块 |
|
|
双门立柜 |
|
1个 |
全套1个 |
