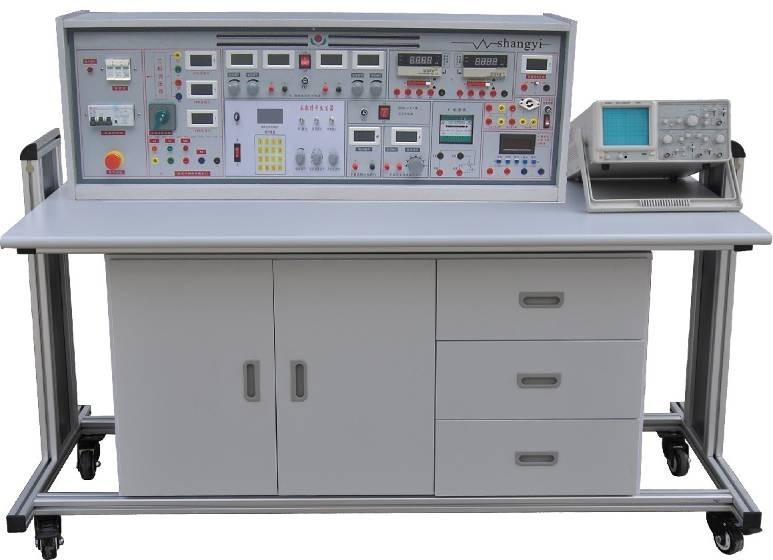

KCGD-858A型高级电工实验台
高级电工实验台特点
产品具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进。实验项目更加丰富、覆盖面广、实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配了智能化数字交直流电表，测量精度高、测量范围宽、使用方便。电工强电部分实验均采用隐蔽式电学插座，接触可靠、安全；继电接触器、按钮、时间继电器等做成独立箱式，元器件接点均已引至电学专用插座上，实验方便、快捷。弱电部分在九孔通用实验底板上完成，实验机动、灵活、动手动脑能力强。元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。平台式设计，实验元件分立式，院校除能完成指导书上实验，还可以利用元器件设计符合自身学校要求的实验内容。实验台高度为1.15M，实验室布局不受设备高度限制。
二、适用范围
适用高等院校及要求较高的中专、技校、职业学校、科研单位，可完成电工学、电工原理、电路分析、继电控制等课程实验、实训。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。
三、实验台构成与性能
1、电源及参数
1.1输入电源：三相四线电源，输入时指示灯亮。
1.2电源输出：有嵌入式保险盒和三相漏电开关二级保护功能。
A组：单、三相可调交流电源，提供0－380V连续可调的交流电源，同时可得到0—240V单相可调电源（配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压输出电压）。
B组：低压交流3、6、9、12、15、18、24V电源，最大输出电流1.5A。
C组：低压直流稳压电源，电压5V，电流0.5A。
D组：双路恒流稳压电源，二路输出电压均为0—30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，每组输出有0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
E组：单相交流市电输出，由万能插板供用户自备设备使用。
2、函数信号发生器
2.1输出波形：正弦波，三角波，方波。
2.2频率范围：5HZ－550KHZ，分五个频段。
2.3频率指示：由HZ表直接读出
2.4电压输出范围：正弦波5HZ－250KHZ>4.5V,250KHZ-550KHZ>3.5V,三级衰减：0db,20db,40db,具有连续可调，有表指示。矩形波：5HZ－250KHZ＞4.5V，250KHZ－550KHZ＞3.5V幅度连续可调；三角波：5HZ－550KHZ＞1V
2.5内置式电度表：台内装有一台单相电度表，接线端孔引到面板，具有工作可视框。
2.6内置式日光灯组件：台内己安装一套日光灯组件，实验方便、安全。
2.7智能型直流电流表：精度0.5级，量程分4档，分别为±4mA、±40mA、±400mA、±4000mA,具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按键，可根据实验情况随时更改任一量程上下限报警数值和回差数据，使用方便，精度高，安全可靠。
2.8智能型交流电流表：精度0.5级，量程分4档，分别为4mA、40mA、400mA、4000mA具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按键，可根据实验情况随时更改任一量程上下限报警数值和回差数据，使用方便，精度高，安全可靠。
2.9智能型功率表、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
四、实验操作桌
由双面饰面板制成，不变形，不褪色。尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
五、整套设备构成与配备（以二十四座为例）
1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板（尺寸：35×90cm），低压电路实验在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装方便。继电控制实验由实验箱与专用隐蔽式控制线来完成，根据高压实验与低压控制不同特点配置不同导线、不同实验方法，实验安全系数大大提高。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面（如需要在桌上放置电动机、焊接等）实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
3、实验台，共12台，每张学生实验操作桌上配置1台。
4、器材配备：

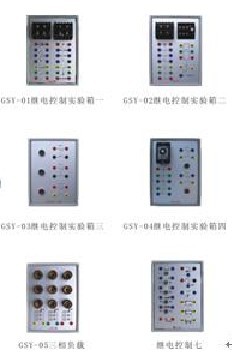

GSY-01继电控制实验箱一 GSY-02继电控制实验箱二
GSY-03继电控制实验箱三 GSY-04继电控制实验箱四
GSY-05三相负载
13台0.18KW三相电动机，39只电流测试插座，26只1.5级直流电表，13只MF-7万用表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套低压实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、集成座等元件单元盒（元件已装在透明单元盒内），25张学生凳，双门立柜1个。
5、用户自备器材：滑动变阻器、毫伏表。六、实验项目
|
1．电工测量仪表的使用及减少内阻测量误差的方法
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．未知电阻元件伏安特性测绘
5．电源的外特性
6．电位值、电压值的测量及电路电位图的绘制
7．电流表和电压表的扩程
8．欧姆表的设计
9．基尔霍夫定律的验证
10．验证楞次定律
11．迭加原理与互易定理的验证
12．戴维南定理与诺顿定理的验证
13．电压源与电流源的等效变换
14．受控源特性的研究
15．示波器和信号发生器的使用及典型电信号
的观察与测量
16．一阶电路实验
17．二阶电路过度过程
18．研究LC元件在直流和交流电路中的特性
19．负载获得最大功率的条件 |
20．三表法测定交流电路参数
（用三表法测量交流电路等效参数）
21．正弦交流电路中RLC元件的频率特性
22．RL及RC串联电路实验
23．RLC串联谐振电路
24．日光灯电路的连接及功率因数的改善
25．三相负载的星、三角接法
26．三相电路功率的测量
27．RC网络频率特性和选频特性的研究
28．二端口网络的研究
29．单相铁芯变压器特性的测试
30．互感线圈电路的研究
31．单相电度表的校验
32．负阻抗变换器实验
33．回转器特性测试
34．三相异步电动机的使用和起动
35．三相异步电动机继电接触控制基本电路
36．按钮、接触器复合联锁的控制电路
37．三相异步电动机时间继电器控制Y-△起动控制实验
……自由设计实验项目 |
高级电工实验台元件配置清单（每台）
|
元 件 名 称 |
型 号 |
数 量 |
备 注 |
|
电 阻 |
0.5Ω |
1 |
2W |
|
电 阻 |
1Ω |
1 |
2W |
|
电 阻 |
2Ω |
1 |
2W |
|
电 阻 |
12Ω |
2 |
2W |
|
电 阻 |
100Ω |
3 |
2W |
|
电 阻 |
160Ω |
1 |
2W |
|
电 阻 |
200Ω |
2 |
1W |
|
电 阻 |
300Ω |
1 |
1W |
|
电 阻 |
330Ω |
1 |
1/8W |
|
电 阻 |
400Ω |
1 |
1/8W |
|
电 阻 |
510Ω |
3 |
1/8W |
|
电 阻 |
620Ω |
1 |
1/8W |
|
电 阻 |
680Ω |
2 |
1/8W |
|
电 阻 |
800Ω |
1 |
1/8W |
|
电 阻 |
820Ω |
1 |
1/8W |
|
电 阻 |
1K |
2 |
1/8W |
|
电 阻 |
1.2K |
1 |
1/8W |
|
电 阻 |
1.3K |
1 |
1/8W |
|
电 阻 |
2K |
2 |
1/8W |
|
电 阻 |
5.1K |
1 |
8W |
|
电 阻 |
10K |
1 |
1/8W |
|
电 阻 |
10K |
1 |
8W |
|
电 位 器 |
470Ω |
1 |
1/2W |
|
电 位 器 |
1K |
2 |
1/2W |
|
电 位 器 |
4.7K |
1 |
1/2W |
|
电 位 器 |
10K |
1 |
3W |
|
电 位 器 |
100K |
1 |
1/2W |
|
瓷片电容 |
5300P |
1 |
63V |
|
瓷片电容 |
0.1uF |
1 |
250V |
|
瓷片电容 |
0.22uF |
2 |
250V |
|
瓷片电容 |
0.47uF |
1 |
250V |
|
瓷片电容 |
1uF |
1 |
250V |
|
瓷片电容 |
2uF |
3 |
250V |
|
电 感 |
10mH |
1 |
|
|
电 感 |
100mH |
1 |
|
|
指示灯 |
6.3V/100mA |
1 |
|
|
二 极 管 |
4007 |
1 |
|
|
稳 压 二 极 管 |
2CW54 |
1 |
|
|
开 关 |
|
5只 |
|
|
电流插座 |
|
6只 |
|
|
互感线圈 |
|
1套 |
|
|
铁棒 |
|
1根 |
|
|
磁铁 |
|
1条 |
|
|
三 极 管 |
3DG12 |
1只 |
|
|
整 流 桥 |
5A |
1只 |
|
|
变压器 |
220V/110V+36V |
1只 |
100VA |
|
直流电表 |
1000uA |
1只 |
|
|
直流电表 |
25mA |
1只 |
|
|
直流电表 |
±100uA |
1只 |
|
|
继电控制实验箱一 |
GSY01 |
1 |
|
|
继电控制实验箱二 |
GSY02 |
1 |
|
|
继电控制实验箱三 |
GSY03 |
1 |
|
|
继电控制实验箱四 |
GSY04 |
1 |
|
|
三相负载 |
GSY05 |
1 |
|
|
三相电动机 |
180W |
1只 |
|
|
工 具 |
|
万 用 表 |
MF47 |
1只 |
|
|
数字万用表 |
DT890B+ |
1只 |
|
|
电 烙 铁 |
|
2只 |
|
|
烙 铁 架 |
|
2只 |
|
|
剥 线 钳 |
|
1把 |
|
|
尖 嘴 钳 |
|
1把 |
|
|
螺 丝 刀 |
|
3把 |
|
|
其 他 |
|
实验台 |
|
1台 |
|
|
实验桌 |
|
1张 |
|
|
学生凳 |
|
2张 |
|
|
胶 布 |
|
1块 |
|
