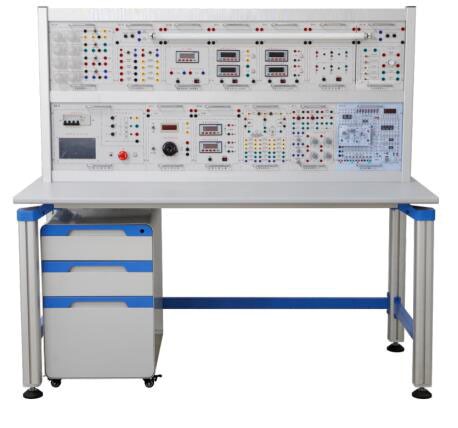

KCDBH-888C型电工电子综合实验平台

一、基本功能：

1.实验平台能完成高等院校电路分析、电工技术、电路原理、电子技术等多门课程的实验教学。

2.平台配套测量仪表精度高，采用数字化、智能化及人机对话模式，各种仪表均有可靠的保护功能。

3.平台操作面板采用铝制面板，面板厚度2mm，文字符号采用现代彩色喷描技术处理，面板标识清晰，铝面板颜色和实验台颜色一致。

4.整体采用模块化结构形式，电源和仪器仪表全部采用独立挂箱式结构，各实验模块任务明确，方便学校根据自身的教学要求，选择不同的实验配置，易于后期扩展升级。实验模块之间的工作电源用短接导线连接，既接通各模块电源，又使各模块连成一体。

5.平台装有电压型漏电保护装置，若有漏电现象，即产生告警信号并切断总电源，确保实验进程安全；装有一套电流型漏电保护器，若有漏电现象，当漏电流超过一定值时，即切断电源；各种电源及各种仪表均有可靠的保护功能。实验连接线及插座采用不同的结构，使用安全、可靠、防触电。

二、技术性能：

1.输入电源：三相四线(或三相五线)AC380V±10% 50Hz

2.装置容量：＜1.5kVA

3.外形尺寸：约1650mm×720mm×1540mm

三、实验台主要配置及功能：

实验平台由实验桌、实验台架、存储柜、实验挂箱组件、配件等组成。具体参数如下：

序号	部件名称	功能及技术参数	数量
1	实验桌	1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。 2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。 3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。 4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。	1套
2	实验台架	实验台架采用独立框架式结构设计，框架由上中下左右五根工业铝型材分割为上下两个区域，所有型材表面滑，无凹槽，用于放置仪表、实验模块等。	1套
3	存储柜	采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深450x高655（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。	1套
4	三相交流电源	（1）提供线电压380V交流电源、相电压220V交流电源。交流电源输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。（2）实验室智慧用电安全控制系统智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。	1套
5	交流可调电源	提供0～250V连续可调交流电源一路，数显电压变显示输出电压值，输出具有短路、过流保护等功能。提供交流电压表一只，测量范围0～500V，三位半显示，能够测量输入交流电压。	1套
6	直流可调电源	提供双路直流程控电源:采用DAC加MOS管恒流输出，每路输出0-30V/3A，电压稳定度≤0.3%，电流稳定度≤0.3%，有短路、过流自动保护功能，设有短路软截止自动保护和自动恢复装置。 12864液晶屏显示输出电压、输出电流、负载电压和负载电流，并且具有恒流提醒功能。采用菜单式按键调节输出电流和限位电流，调节精度0.01V/1mA。	1套
7	低压直流电源、智能直流恒流源	一路0-500mA/12V恒流源:采用DAC加MOS管恒流输出，负载稳定度≤5×10-4 ，额定变化率≤5×10-4 。12864液晶屏显示输出电流值、限位电流和负载电流，且具有恒流提醒功能。采用菜单式按键调节输出电流和限位电流，调节精度1mA。低压直流电源：±5V、±12V四路固定输出，每路均具有短路、过流保护及自动恢复保护功能。	1套
8	智能交流电压表、电流表	智能交流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四量程，量程具有手动、自动切换,超量程报警。3.12寸液晶屏显示四位测量值，具有超量程自动提示功能。智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，具有量程手动、自动切换,超量程自动报警功能。3.12寸液晶屏显示四位测量值，具有超量程提示功能。	1套
9	智能直流电压表、电流表	智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，具有量程手动、自动切换,超量程自动报警功能。3.12寸液晶屏显示四位测量值，具有超量程提示功能。智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，具有量程手动、自动切换,超量程报警功能。2.8寸TFT液晶屏显示四位测量值，超量程提示。	1套
10	智能交流数显功率表	智能交流数显功率表1只：功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。3.12寸液晶屏显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，具有超量程提示功能。负载类型：L、R、C。	1套
11	函数信号发生器	1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。 2）2.7寸TFT液晶屏显示输出频率、波形、占空比、幅度、衰减、偏置。 3）正弦波输出幅度≥10V，输出阻抗50Ω，失真度<1%（1HZ-- 10KHz）。 4）频率范围1HZ~3MHz, EC11旋钮编码器调节。 5）输出幅度采用EC11旋钮编码器调节，正弦波输出具有20db,40db，60db衰减。 6）方波占空比可调, 调节范围：5%-95%调节； 7）外测频率功能，频率计测量范围1HZ-100MHz，幅度3.3V，具有自动换档功能。 8）上位机设置函数信号发生器各个参数，并有实时监视及锁定和关断功能 9）上升时间≤50。 10) 5V正反相单脉冲输出。 11) 工作温度范围：-20℃～+50℃。	1套
12	电路基础模块（一）	提供电阻、电感、电容、电路基础实验模块和故障按键（3个）等，完成叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、电压源与电流源的等效变换、一阶、二阶电路过渡过程的研究、RLC串联谐振电路的研究等实验。	1套
13	电路基础模块（二）	提供各种功率电阻、灯泡（12V/0.1A）、稳压管（2CW51）、二极管、电位器（1k/2W、10k/2W、100k各一只）、电阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一组）等。	1套
14	电路基础模块（三）	仪表量程扩展实训（电流表、电压表量程的扩展）。
15	交流电路模块（一）	提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。	1套
16	交流电路模块（二）	提供四组负载和四组独立的电流插座。每组负载由两个独立的白炽灯螺口灯座组成(每组设有一个开关与一个电流插座)。可插60W以下的白炽灯八只。能够完成三相交流电路实验。	1套
17	电工综合技能实训（一）	电流表、电压表和欧姆表的设计。	1套
18	电工综合技能实训（二）	运算放大器的应用实训、报警保护电路的设计及其应用实训、互感器的应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用实训。
19	继电接触控制实训模块	提供网孔板（404mm×298mm）一块、交流接触器（线圈电压为220V）三只、热继电器一只、时间继电器一只、按钮三只（黄、绿、红各一只）、按钮开关盒（三孔）一个、变压器（220V/26V/6.3V）一只、整流桥一个、能耗制动电阻（10Ω/25W）一个、接线端子排（TB1510）一个、专用实训连接线10根。可完成三相异步电动机点动和自锁控制线路、正反转控制线路、Y-△自动降压起动控制线路、能耗制动控制线路等实训项目。
20	继电接触控制实训	提供交流接触器（线圈电压为220V）两只，按钮三只（黄、绿、红各一只）。
21	铁芯变压器、互感/电度表实训	铁芯变压器一只（50VA、36V/220V），原、副边均设有保险丝及电流插座，方便测试并能可靠保护防止变压器损坏；互感线圈一组，实训时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实训时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实训方便。
22	模拟电路实验模块	提供低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、三极管（3DG6、3DG12、3CG12）、二极管（1N4007、1N4148）、稳压块（7812、7815、7915、LM317）、电阻、单结晶体管、蜂鸣器、电容等。配有相关实验元器件。	1套
23	数字电路实验模块	提供四位十进制译码显示器、八位逻辑电平开关、八位逻辑电平指示器、三态逻辑笔（红、黄、绿指示）、脉冲信号源（正、负输出单次脉冲和频率为0.5Hz～300kHz连续可调的计数脉冲源各一路），设有一些高可靠圆脚集成电路插座（14P、16P、28P、40P若干只）。配有相关实验元器件。	1套
24	实验导线	根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；两种导线都只能配合相应内孔的插座，不能混插。	1套
25	导线架	用于悬挂和放置实验专用连接导线，外形尺寸约530mm×430mm×1200mm，设有五个万向轮。	1件
26	实验配件	提供与实验设备相匹配的实验指导书、配件等。	1套
27	电动机	三相鼠笼电机（380V/180W）	1台

四、 完成的实验项目：

（一）电工基础实验

1.基本电工仪表的使用与测量误差的计算

2.减小仪表测量误差的方法

3.欧姆定律

4.电阻的串、并、混联电路

5.电阻分压器电路

6.电容的充放电电路

7.伏安法测电阻

8.节点电压法

9.回路电压法

10.支路电流法

11.电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值

12.电压表量程的扩展

13.电流表量程的扩展

14.已知和未知电路元件的伏安特性

15.直流电阻电路故障的检查

16.电路中电位的测量

17.基尔霍夫电压定律

18.基尔霍夫电流定律

19.电压源外特性的测定

20.叠加原理

21.电压源与电流源的等效变换

22.负载获得最大功率的条件

23.戴维南定理

24.诺顿定理

25.互易定理

26.二端口网络

27.双联开关两地控制

28.RLC串联交流电路

29.RLC并联交流电路

30.RLC串联谐振电路

31.电感、电容元件在直流和交流电路中的特性

32.正弦稳态下RL、RC串联电路

33.日光灯电路的连接

34.提高功率因数的方法

35.互感耦合电路

36.互感线圈同名端的判断

37.一阶电路过渡过程的研究

38.二阶电路过渡过程的研究

39.单相变压器

40.变压器参数测定及绕组极性判别

41.交流电路参数的测量

42.三相负载的星形联结

43.三相负载的三角形联结

44.三相交流电路功率的测量

45.功率因数及相序的测量

46.单相电度表的安装及使用

47.三相鼠笼式异步电动机的使用

48.三相异步电动机点动控制

49.三相异步电动机自锁控制

50.三相异步电动机既可点动又自锁控制

51.接触器联锁正反转控制

52.按钮联锁正反转控制

53.接触器和按钮双重联锁正反转控制

（二）模拟电路实验

1.晶体二极管的判别与检测

2.PN结的单向导电特性

3.晶体三极管的判别与检测

4.单结晶体管特性

5.晶体管共射极单管放大器

6.场效应管放大电路

7.负反馈放大电路

8.差动放大电路

9.射极跟随器

10.场效应管共源极放大电路

11.共集电极放大器

12.共基极放大器

13.两级阻容耦合放大器

14.运算放大器的基本接法

15.集成运放同相比例放大器

16.集成运放反相比例放大器

17.集成运放加法电路

18.集成运放减法电路

19.集成运放积分电路

20.集成运放微分电路

21.电压跟随器

22.电压比较器

23.RC桥式正弦波振荡器

24.方波发生器

25.三角波发生器

26.文氏电桥正弦波发生器

27.锯齿波发生器

28.过零比较器

29.比较器

30.窗口比较器电路实训

31.集成运放的调零电路

32.电源极性错接的保护电路

33.输入端限幅保护电路

34.输出端限幅保护电路

35.OTL功率放大器

36.RC正弦波振荡器及选频放大器

37.晶闸管可控整流电路

38.单相半波整流、滤波电路

39.单相全波整流、滤波电路

40.单相桥式整流、滤波电路

41.稳压管稳压电路及其稳压原理

42.三端集成固定稳压电源

43.正电源输出可调集成稳压电源

44.串联型晶体管稳压电源电路

（三）数字电路实验

1.晶体二极管开关特性

2.晶体三极管开关特性

3.二极管限幅器

4.三极管限幅器

5.二极管钳位器

6.TTL集成逻辑门

7.集成与门逻辑功能测试

8.集成非门电路逻辑功能测试

9.集成或门电路逻辑功能测试

10.集成与非门逻揖功能测试

11.CMOS门电路的测试

12.TTL电路和CMOS电路的输出特性测试

13.集成逻辑电路的连接与驱动

14.组合逻辑电路

15.半加器

16.全加器

17.译码器

18.译码器逻辑功能测试

19.数据选择器逻辑功能测试

20.四选一数据选择器

21.八选一数据选择器

22.集成触发器逻辑功能测试

23.基本RS触发器

24.JK触发器

25.D触发器

26.CMOS触发器

27.计数、译码和显示

28.计数器及其应用

29.十进制可逆计数器的逻辑功能测试

30.二进制加法计数器

31.十进制加法计数器

32.测试移位寄存器的逻辑功能

33.移位寄存器及其应用

34.脉冲分配器及其应用

35.555时基电路

36.单稳态触发器

37.多谐振荡器

38.施密特触发器

（四）电工综合技能实训

1.运算放大器的应用

2.受控源的设计

3.电流表、电压表和欧姆表的设计

4.互感器的应用

5.整流滤波电路的设计及应用

6.报警保护电路的设计及其应用

7.过流保护的设计及其应用
