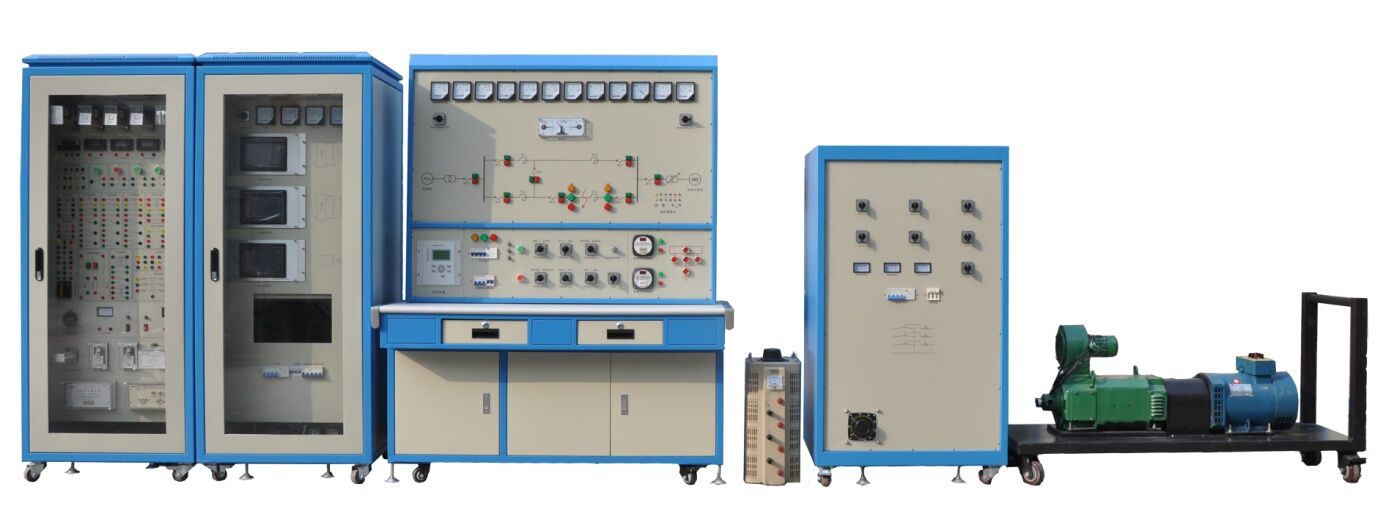

KCDL-01F型电力系统综合自动化实验平台

一、概述

电力系统综合自动化实验平台要满足《电力系统》、《发电厂及变电站电气设备》、《发电厂及变电站二次回路》、《电力系统自动装置》、《继电保护技术》等专业课程的教学实训要求，并且可以完成模拟电厂运行操作实训。适应了电力体制改革和电力职业教育发展的需要。平台适合高职院校的电力技术类专业，发电厂及电力系统、电厂设备运行与维护、电力系统继电保护与自动化、电网监控技术，以及电力系统自动化技术教学等专业的教学和技能实训。

外壳采用优质钢板做骨架，经大型成型机械加工而成，外表面喷涂彩色环氧聚塑并经高温烘烤处理，面板采用优质铝板加工，彩色喷绘工艺，表面清晰美观，发电机、变压器控制屏上装有微机保护、电力仪表、励磁保护控制装置、同期并网装置、整步表、相序测试装置、以及发电机变压器组控制原理图，充分的体现了真实发电机组发电控制过程，发电厂系统道闸控制屏装有模拟倒闸开关，彩色喷绘有发电厂送电倒闸控制线路图，该屏用于训练学生对发电厂倒闸控制回路的正确操作。

二、系统特点

1.系统性：真实模拟发电厂的一次和二次部分；

2.全面性：不仅能完成发电机组自动装置和微机保护装置的接线和调试，而且能对发电厂电气运行进行模拟操作；

3.实操性：接线设置灵活，能全面考核学生的动手能力。

5.自动装置全部采用7吋彩色人机界面显示，直观、清晰

6.自动装置将指示灯和按键组合在人机界面上，美观、简洁、操作方便

7.自动装置采用软件调试和校准，调试人员不拆面板即可调试

8.自动装置人机界面上可以直接设置系统运行参数，及实时显示运行状态

9.具有完善的人身保护功能

三、额定参数

1.额定电压: 三相五线～380V±10% 50HZ

2.额定容量:＜5kVA

3.工作环境:温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拨＜4000m

4.外形尺寸：发电机、变压器组控制屏1240mm×500mm×1900mm

发电厂系统道闸控制屏1240mm×500mm×1900mm

5.发电机组：同步发电机5.5KW，380V、直流拖动电机Z4系列

四、实训项目

1.原动机的起动与运转

（1）调速装置操作

（2）调速装置及原动机控制

2.发电机机电特性

（1）发电机的空载特性曲线测试

（2）发电机的短路特性曲线测试

（3）发电机外特性及调整特性

（4）发电机零功率因数负载特性

3.同步发电机励磁控制

（1）微机励磁装置基本操作

（2）不同α角（控制角）励磁电压波形观测

（3）同步发电机起励

（4）控制方式及其相互切换

（5）逆变灭磁和跳灭磁开关灭磁

（6）伏赫限制

（7）欠励限制

（8）同步发电机强励

（9）调差特性

（10）过励限制

4.准同期并列运行

（1）微机准同期装置基本操作

（2）自动准同期条件测试

（3）线性整步电压形成（相敏环节）测试

（4）导前时间整定及测量方法

（5）压差、频差和相差闭锁与整定

（6）手动准同期并网

（7）半自动准同期并网

（8）自动准同期并网

5.单机----无穷大系统稳定运行方式

（1）单回路稳态对称运行

（2）双回路和单回路的稳态对称运行比较

（3）单回路稳态非全相运行

6.单机带负荷

（1）独立系统特性

（2）投、切不同负荷

（3）单机甩负荷

7.电力系统功率特性（功角）和功率极限（静态稳定性）

（1）无调节励磁时，功率特性和功率极限的测定

（2）手动调节励磁时，功率特性和功率极限的测定

（3）微机自并励时，功率特性和功率极限的测定

（4）微机他励时，功率特性和功率极限的测定

（5）单回路、双回路输送功率与功角关系

（6）提高电力系统静态稳定性

8.电力系统暂态稳定性

（1）短路类型对电力系统暂态稳定性的影响

（2）故障切除时间对暂态稳定的影响

（3）有无强励磁对暂态稳定性影响试验

（4）线路重合闸及其对系统暂态稳定性影响

（5）同步发电机异步运行和再同步

（6）提高电力系统暂态稳定性的措施

五、配置清单

序号	名称	单位	数量
1	三相同步发电机	台	1
2	Z4型直流电动机	台	1
3	三相自耦调压器	台	1
4	电流互感器	只	3
5	电压互感器	只	6
6	电力仪表	只	10
7	交流接触器	只	9
8	交，直流继电器	只	8
9	转换开关	只	8
10	各类按钮	只	14
11	智能电量采集模块	只	2
12	微机调速器	台	1
13	微机励磁装置	台	1
14	微机准同期装置	台	1
15	励磁控制器	台	1
16	三相整流模块	台	1
17	微机线路保护装置	台	1
18	发电厂系统倒闸控制屏	台	1
19	实训指导书	本	1
