产品展示--[通用电力拖动实验台(带直流电机实验)]

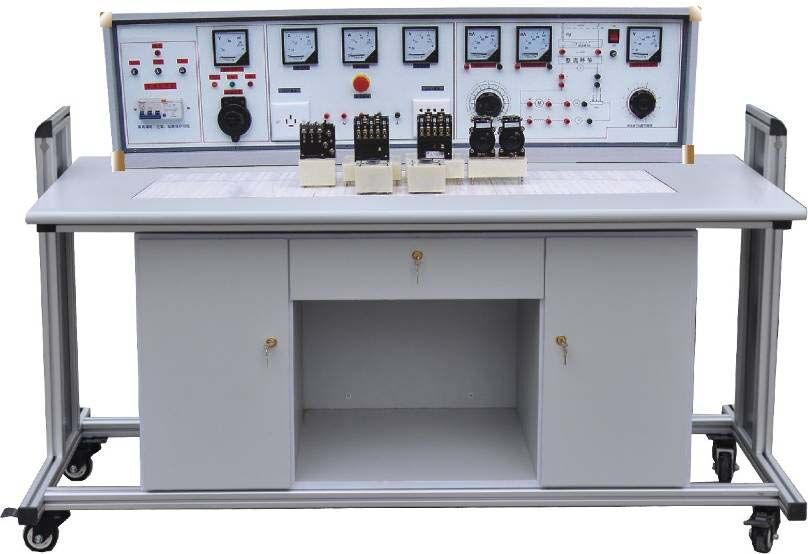

KC-18D型通用电力拖动实验台(带直流电机实验)

一、产品特点：

电源控制柜具有三相漏电开关，十分醒目的带自锁急停按钮等，以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。最巧妙的是实验元器件均已装在元件盒上，实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验，大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。除能完成交流电机拖动控制实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体，节省实验室，节省管理人员，节省资金。本设备安全可靠，实验操作方便，是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。

二、结构与配备（以三十座为例）：

1、配有15台学生实验桌，一台二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸为90×35cm，桌下部是元件储存柜。

2、其他器材配备见清单（以三十座为例）

器材清单：

序号	名称	型号（或规格）	单位	数量	备注
1	学生桌		台	1×15
2	学生凳		张	2×15
3	保护皮		张	1×16
4	保险管	2安培	只	6×16
5	交流接触器	CJ10-l0A 380V	个	6×16	已装元件盒上
6	指示灯	XD-5	〃	3×16	已装元件盒上
7	整流二极管	IN5408	只	5×16	已装元件盒上
8	电阻	RX-510Ω/30W	〃	3×16	已装元件盒上
9	钮子开关	KN1×2	〃	3×16	已装元件盒上
10	行程开关	LXl9-001	〃	4×16	已装元件盒上
11	按钮-红	LAl9-ll	〃	2×16	已装元件盒上
12	按钮-绿	LAl9-11	〃	4×16	已装元件盒上
L3	倒顺开关	KO-3 380V/10A	〃	１×16	已装元件盒上
14	三相闸刀	380V l5A	〃	１×16	已装元件盒上
15	三相双投闸刀	380V l5A	〃	1×16	已装元件盒上
16	热继电器	JRO-20/3	〃	2×16	已装元件盒上
17	时间继电器	JS₇-1A 380V	〃	2×16	已装元件盒上
18	变压器	BK-25W 380V/6.3V 36V	〃	１×16	已装元件盒上
19	导线	铜蕊线1.0MM	米	若干
20	尖咀钳		把	1×16
21	螺丝刀		把	3×16
22	万用表	MF-47型	只	1×16	大号、小号平头、十字
23	电动机	Y/Δ380V	台	2×16
24	直流电机	220V/100W	台	1×16
