五、装置的基本装备
1、DQ01电源控制屏(铁质喷塑结构，铝质面板)
(1) 交流电源
    提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
    提供220V(0.5A)励磁电源及20～230V(3A)连续可调稳压电枢电源(具有过压、过流、过热及短路软截止自动恢复保护功能)各一组，并设有直流数显电压表及切换开关。
(3) 人身安全保护五大体系

设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
    设有电压型漏电保护器1，如果隔离变压器前的线路有漏电现象，即能实施保护并切断电源；
    设有电压型漏电保护器2,如果隔离变压器后的线路及实验过程中的接线等有漏电现象,即能告警并切断电源；
    设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
(4) 仪表保护体系

设有多只信号插座，与仪表相连，仪表超量程，即能告警并切断电源，对仪表起到良好的保护作用。

(5) 定时器兼报警记录仪（服务管理器）：具有设定时间、到时报警、切断电源及记录各种告警次数等功能。
(6) 控制屏正面大凹槽内，设有两根不锈钢钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。
2、DQ02实验桌
    实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、DQ03不锈钢电机导轨、测速发电机及转速表
    包括测速发电机及固定电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。
4、DQ03-1不锈钢电机导轨、1024光电编码器测速系统及智能数显转速表

5、DQ04不锈钢电机导轨、涡流测功机及1024光码盘测速系统

6、DQ05三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）
7、DQ06三相芯式变压器（三柱铁芯结构的三相三绕组变压器，每柱铁芯上均装高压、中压和低压三个绕组，其额定值分别为127V/0.4A、63.6V/0.8A、31.8V/1.6A）
8、DQ07直流复励发电机
9、DQ08直流串励电动机
10、DQ09直流并励电动机
11、DQ10三相鼠笼式异步电动机
12、DQ11三相线绕式异步电动机
13、DQ12线绕式异步电机起动与调速电阻箱
14、DQ13线绕式异步电机起动与调速电阻箱
15、DQ14三相同步电机
16、DQ15单相电容起动异步电动机
17、DQ16单相电容运转异步电动机
18、DQ17单相电阻起动异步电动机
19、DQ18三相双速异步电动机
20、DQ19校正直流测功机
21、DQ20三相鼠笼电动机（△220V）（“继电接触控制”实验用）
22、DQ21直流电动机
23、DQ20-1三相鼠笼电动机（△380V）（“继电接触控制”、“可编程控制器实验”实验用）
24、DQ22直流数字电压、毫安、安培表(三只)
    直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围0-200V。手动量程为：2V、20V、300V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
    直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
    直流数显电流表一只，测量范围0～5A，三位半数显，精度为0.5级，具有超量程报警、指示及切断总电源等功能。
25、DQ23智能真有效值电流表（三只）
    由单片机主控测试电路构成全数显和全测程交流电流表三只,通过键控、数显窗口实现人机对话功能控制模式。能对交流信号（20-20KHz）进行真有效值测量，测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示。同时能对数据进行存储、查询、修改（共15组，掉电保存）。
    设有指针式精密交流电流表一只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，设有超量程告警、指示及切断总电源功能。
26、DQ24智能真有效值电压表（三只）
    交流数字电压表三只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-450V，频率范围：10Hz-20KHz。手动量程为：2V、20V、500V。测量精度为0.5级。具有数据存储与查询功能。
27、DQ25单三相智能型功率、功率因数表
    由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
28、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)
29、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)
30、DQ28三相可调电抗器
    每相均由一个127V/0.5A的固定电抗器和一个0～250V的自耦调压器组成，既可作固定电感和可调电抗器使用，也可作自耦调压器使用。
31、DQ29可调电阻器、电容器
    提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。
32、DQ30异步发电机专用电容器
33、DQ31波形测试及开关板
    由变压器的波形测试部分和两个三刀双掷开关、一个双刀双掷开关组成。
34、DQ32旋转灯、并网开关、同步机励磁电源
    由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<5～40V/2.5A可调>组成。
35、DQ33整步表及开关（由一个Mz10整步表及一个三刀双掷开关组成）
36、DQ34智能转矩、转速、输出功率测试
可直接数字显示转矩、转速、输出功率，可保存15组实验数据，并带计算机接口（与“DQ03”和“DQ03-1”配套）。
37、DQ35智能电机特性测试及控制系统
38、DQ36步进电机控制箱及步进电机实验部件

本控制箱适用于三相、四相、五相步进电动机的控制，能实现步进电机的单步运行、连续运行、预置步数运行、单拍、双拍、单双拍及电机可逆运行的功能，提供三相步进电机实验部件一套。

39、DQ37旋转变压器中频电源及实验部件

    提供0～70V/400Hz连续可调的中频电源（带电压输出监视）及旋转变压器一只。

40、KCZJ-1型自整角机实验装置

    提供接收机、发送机及砝码一盒。

41、DQ38交流伺服电机实验挂箱及实验部件

提供伺服电机控制器件及SL系列鼠笼转子两相伺服电机。

42、DQ44数/模交流电流表（四只）

由三只数字交流电流表和一只指针式精密交流电流组成。测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示。指针式精密交流电流表一只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，设有超量程指示，告警等功能。
 43、DQ45数/模交流电压表（四只）

    由三只数字交流电压表和一只指针式精密交流电流组成。 测量范围0～450V，量程自动判断、自动切换，精度0.5级，四位数码显示。指针式精密交流电压表一只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～500V，分10V、30V、100V、300V，500V五档，精度1.0级，直键开关切换，设有超量程指示、告警等功能。

44、DQ46三相永磁同步电机及控制系统

提供三菱FR-D740-0.75k变频器一台，Y接法380V、180W、1500r/min三相永磁同步电机一台。

45、DQ47直线电机运行控制及实验部件

提供电压为Y 接法380V，推力F＝8N直线电机及电机次级、电机导轨、测力传感器、数字显示系统等实验部件及运行控制实验箱。

46、DQ48高压直流无刷电机及控制系统

高压直流无刷电机控制器采用DSP控制技术，能够实现电机正、反转控制及调速等功能。提供220V、100W、1500r/min高压直流无刷电机一台。

47、DQ49开关磁阻电机及控制器

控制器采用TI公司生产的TMS320LF2407型DSP芯片，针对四相8/6极结构开关磁阻电机而设计开发的控制系统。它采用先进的DSP技术控制单元、功率驱动单元、电压、电流及转速显示单元、键盘单元、系统过压、过流、欠压保护单元等组成。（提供开关磁阻电机一台）。

48、DQ50旋转编码器实验

由等精度频率计及计数器组成。本仪器以高速低功耗CPLD(400M)器件为核心模块，配备高灵敏度的模拟变换电路与逻辑控制CPU，它不但能满足教学实验的某些特殊要求，而且还具有专业测量仪表的水准：计量范围宽、精度高、灵敏度高。

49、DQ51直流电气控制

提供欠电流继电器一只，直流接触器（线圈电压220V）二只，直流热继电器一只（0.7～3A），电子式时间继电器（断电延时，工作电压220V）一只，中间继电器（线圈电压220V）一只，万能转换开关（LW42A2-3370\LF708），三相整流电路。面板上画有器件的外形，并将各器件的工作端子引到面板上，供实验接线用，器件的工作状态均有发光二极管指示。

50、DQ39继电接触控制(一)
   提供交流接触器（线圈电压220V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压220V）一只，变压器（220V/26V/6.3V）、整流电路、能耗制动电阻（10Ω/25W）各一组，带灯按钮（黄、绿、红各一只）三只。面板上画有器件的外形，并将各器件的工作端子引到面板上，供实验接线用，器件的工作状态均有发光二极管指示。面板设有摇臂结构，可看到具体器件并对可需要调节的器件进行调节。

51、DQ39-1继电接触控制(二)
   提供中间继电器（线圈电压220V）二只，热继电器一只，熔断器三只，转换开关三只，按钮一只，行程开关四只，信号灯、保险丝座各一只。各器件的工作端子均已引到面板上，供实验接线用，中间继电器及热继电器的工作状态用发光二极管指示。
52、DQ39-2继电接触控制(三)
   提供中间继电器(线圈电压220V，工作状态用发光二极管指示)二只，时间继电器(断电延时，线圈电压220V)一只，按钮二只。各器件工作端子均引到面板上，供实验接线用。
53、DQ39-3继电接触控制
   提供交流接触器（线圈电压380V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压380V）一只，变压器(220V/26V/6.3V)、整流电路、能耗制动电阻(10Ω/25W)各一组，带灯按钮（黄、绿、红各一只）三只。面板上画有器件的外形，并将各器件的工作端子引到面板上，供实验接线用，器件的工作状态均有发光二极管指示。面板设有摇臂结构，可看到具体器件并可对需要调节的器件进行调节。

54、DQ52  PLC可编程控制器主机及模拟实验（三菱）

配备日本三菱的FX1S-20MR型可编程控制器主机，配套日本三菱编程电缆（用户可选购FX-20P—E型手持编程器）。提供实验所需的+24V直流电源。设有过压保护电路，对主机进行过压保护，使主机不会因承受过高的电源电压而导致损坏。提供三个实验模块：（1）基本指令编程练习；（2）三层电梯控制系统的模拟；（3）自动售货机的模拟。

55、DQ53  PLC可编程控制器主机及模拟实验（西门子）

功能与DQ53基本一样，不同之处是配备西门子CPU224主机AC/DC/RELAY 14路输入/10路输出，配套PC/PPI通信编程电缆。

56、DQ54 PLC可编程控制器模拟实验（一）

提供以下四个实验模块：（1）液体混合装置控制的模拟；（2）电机控制（需配WDJ26电机）；（3）自动配料/四节传送带的模拟；（4）机械手动作的模拟。

57、DQ55  PLC可编程控制器模拟实验（二）

提供以下五个实验模块：（1）LED数码显示控制的模拟；（2）五相步进电机的模拟控制；（3）十字路口交通灯模拟控制；（4）装配流水线的顺序模拟控制；（5）水塔水位的模拟控制。

58、DQ56 PLC可编程控制器主机及模拟实验（三菱）

配备日本三菱的FX1N-40MR型可编程控制器主机，配套日本三菱编程电缆（用户可选购FX-20P—E型手持编程器）。其产品特点、保护措施等均与“D65”挂件相同。提供三个实验模块：（1）基本指令编程练习；（2）四层电梯控制系统的模拟；（3）自动售货机的模拟。

59、DQ57  PLC可编程控制器主机及模拟实验（西门子）

功能与DQ56基本一样，不同之处是配备西门子CPU224主机AC/DC/RELAY 14路输入/10路输出，数字量扩展模块EM223 ，8路输入/8路输出，配套PC/PPI通信编程电缆。

69、DQ58  PLC可编程控制器模拟实验（三）

提供以下六个实验模块：（1）轧钢机控制系统的模拟；（2）邮件分拣系统的模拟；（3）霓虹灯饰的模拟；（4）运料小车控制的模拟；（5）喷泉的模拟；（6）加工中心控制系统的模拟。

70、KC05 结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

 六 装置的安全保护体系

1、三相四线制(或三相五线制)电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
   2、控制屏电源由接触器通过起、停按钮进行控制。
   3、屏上装有两套电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断总电源，确保实验进程安全。
   4、屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
   5、屏上三相调压器原、副边各设有一套过流保护装置。调压器短路或所带负载太大，电流超过设定值，系统即告警并切断总电源。
   6、设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
   7、各种电源及各种仪表均有可靠的保护功能。
   8、实验连接线安全、可靠、防触电。

七、订购指南

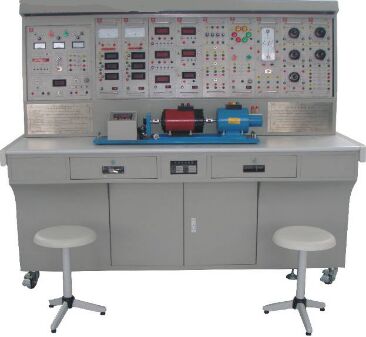

“KCDQ-1D型电机及电气技术实验装置”将为用户展示美观大方的外形，先进实用的结构和工艺，产品质量稳定可靠。并为用户提供培训、维修等服务。

本装置实验功能完备，通用性强，电机及电气类课程实验均可进行，具体学校可根据自己的需要进行配置。用户如有特殊的要求，本企业可另行提供特殊要求的部件。

本装置用途广泛，实验功能完备，投资效益明显，因此是全日制高等院校、电大、职大、中专、职业技术学校等电类及非电类专业理想的实验设备。
