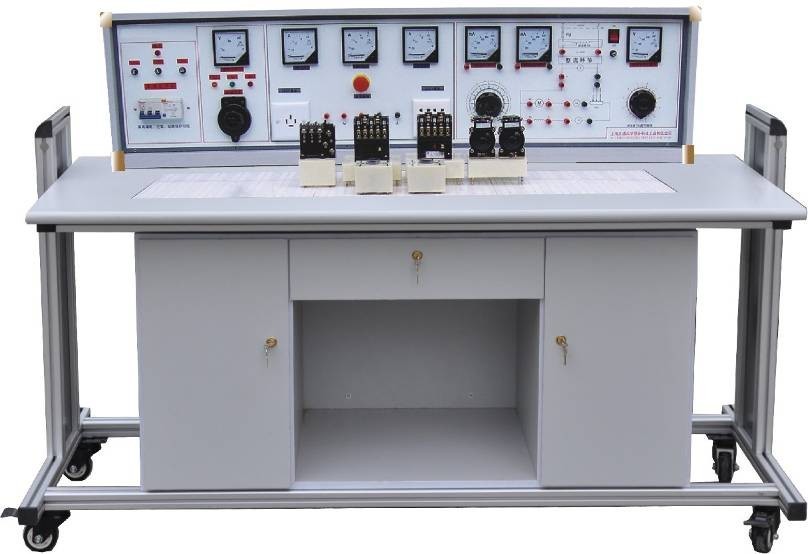

KCTY-183B型通用电力拖动实验台

通用电力拖动实验台的意义:

本产品是在“KCTY-183A型通用电力拖动实验台”的基础上研制而成，并增加交直流调压环节，直流电机调速环节，直流电机等。除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体，节省实验室，节省管理人员，节省资金。本设备安全可靠，实验操作方便，是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。

二、结构与功能：

1、学生台桌:配有学生桌12台，尺寸:160×68×80cm，一台2座，桌左右各有一个元件储存柜，中间抽屉放工具。

2、示教控制台:能分别控制12台学生桌的电源，示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。

3、学生实验桌中部装有通用实验底板，实验时把元件盒插入实验板，即可连线实验。

4、通用电力拖动实验台:

(1)电源输入指示

(2)U_FU、V_FU、W_FU三相电源输入熔断器

(3)电源总开关:具有漏电，过载、短路保护功能

(4)电压换相开关:用来观察三相线电压，450V电压表指示。

(5)电流表2A3只，分别指示U、V、W相电流输出值。

(6)急停按钮:按到底切断实验台电源

(7)三相四线输出接线座

(8)三相电源插座

(9)220v市电插座，供外接仪器使用

(l0)电源开关:控制"交直流调压电源"

(11)FU：交直流调压电源保险座

(12)0～240V交流输出 0～240V交流输出接线座

(13)0～220V直流输出 0～220V直流输出接线座

(14)电压表250V:指示调压电源的输出电压值

(15)Ra、Rf调节旋钮　　

(16)Ra、Rf接线座　

(17)直流电机Ia、If指示表

三、器材配备：以二十四座为例：

序号	名称	型号（或规格）	单位	数量	备注
1	保险管	2安培	只	6×13
2	交流接触器	CJ10-l0A 380V	个	6×13	已装元件盒上
3	指示灯	XD-5	〃	3×13	已装元件盒上
4	整流二极管	IN5408	只	5×13	已装元件盒上
5	电阻	RX-510Ω/30W	〃	3×13	已装元件盒上
6	钮子开关	KN1×2	〃	3×13	已装元件盒上
7	行程开关	LXl9-001	〃	4×13	已装元件盒上
8	按钮-红	LAl9-ll	〃	2×13	已装元件盒上
9	按钮-绿	LAl9-11	〃	4×13	已装元件盒上
l0	倒顺开关	KO-3 380V/10A	〃	１×I3	已装元件盒上
11	三相闸刀	380V l5A	〃	1×13	已装元件盒上
12	三相双投闸刀	380V l5A	〃	1×13	已装元件盒上
13	热继电器	JRO-20/3	〃	2×13	已装元件盒上
14	时间继电器	JS₇-1A 380V	〃	2×13	已装元件盒上
I5	变压器	BK-25W 380V/6.3V 36V	〃	１×13	已装元件盒上
16	导线	铜蕊线1.13MM	米	若干	已装元件盒上
l7	尖咀钳		把	１×13
18	螺丝刀		把	3×13
19	万用表	MF-47型	只	1×13	大号、小号平头、十字
20	电动机	Y/Δ380V	台	2×13
21	直流电机		台	１×13

四、实验内容

1．闸刀开关正转控制线路

2．接触器点动正转控制线路

3．具有自锁的正转控制线路

4．具有过找保护的正转控制线路

5．倒顺开关控制正反转控制线路

6．接触器联锁的正反转控制线路

7．按钮联锁的正反转控制线路

8．按钮接触器复合联锁控制线路

9．自动往返行程控制线路

10．接触器控制串联电阻降压起动线略

11．时间继电器控制串联电阻降压控制线路

12．手动Y/△降压起动

13．接触器控制Y/△降压起动

14．时间继电器控制Y/△降压起动

系列产品：

电工实验台

电子实验台

电工电子实验台

电工实训考核装置

电子实训考核装置

电工电子实训考核装置

电拖实训考核装置

电工电子电拖实训考核装置

心肺复苏模拟人

15．QX3-13型Y/△自动起动控制线路

16．半波整流能耗制动控制线路

17．全波整流能耗制动控制线路

18．C620车床电气控制线路

19．手动降压起动

20．单相运行反接制动控制线路

21．电动葫芦电气控制线路

22．C6163车床电气控制线路

23．控制电路联锁控制线路

24．主电路联锁控制线路

25．直流电机启动

26．直流电机的调速

27．直流电机的反转

28．直流电机制动实验

该产品被浏览7022次
