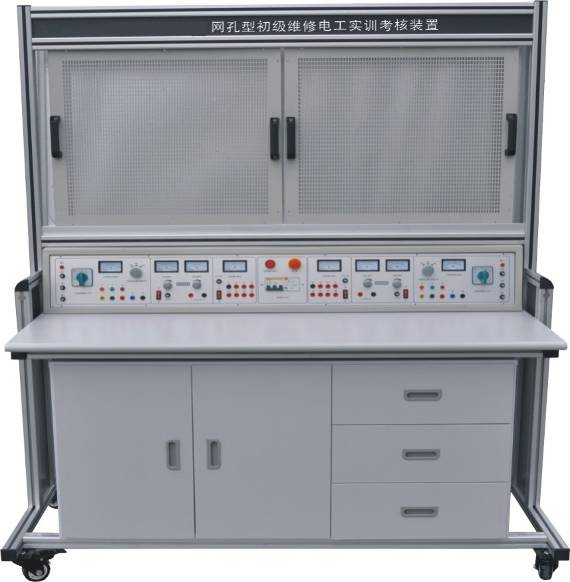

KCWDG-820D网孔型维修电工实训考核装置
(网孔板、双面四组型)

一、概述

该实训装置主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选的项目选择相应的元器件，也可作为电工考证的考核设备。

二、特点

1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训；

2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；

3.设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠；

4.实训台为四人座，即可以四个同学同时进行实训，电源独立，互不干扰。

5．实训台输入电源由总控台无线控制，便于工管理与学生用电安全。

三、技术性能

1.输入电压：三相四线～380V±10% 50HZ

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜3kVA

4.外形尺寸：1600mm ×1300mm×1650mm

四、实训台配备

1．总电源控制：每一面设有一个总电源开关，具有漏电保护功能，当漏电电流达到30mA时，保护装置动作。

2．电网电压指示：设有450V指针式交流电压表1只，通过切换开关可分别指示电网输入的三相线电压。

3．三相电源输出：为每个工位单独提供线电压380V和相电压220V两种电源插座，设有急停按钮，按下按钮切断电源的输出

4.整流二极管：四个工位都提供四只IN5408整流二级管，用于整流和电机能耗制动。

5.网孔板：每个工位提供一张网孔板（4张），尺寸660mm*600mm。

6.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有两个抽屉（带锁），下部配置元件柜。

五、参考实训项目

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．声控开关控制白炽电路训练

4．二地控制一盏灯电路训练

5．三地控制一盏灯电路训练

6．日光灯线路接线训练

7．单相电度表直接安装接线

8．单相电度表经电流互感器安装接线

9．室内照明电路安装训练

10．配电板安装训练

11．交流负载电功率的测量

12．三相异步电动机直接启动控制

13．三相异步电动机接触器点动控制线路

14．三相异步电动机接触器自锁控制线路

15．三相异步电动机Y/△自动控制线路

16．用倒顺开关控制三相异步电动机正反转线路

17．接触器联锁的正反转控制线路

18．按钮联锁的三相异步电动机正反转控制线路

19．双重联锁的三相异步电动机正反转控制线路

20．三相异步电动机多地控制

21．工作台自动往返控制线路

六、全室参考配置表（以四十八座为例）

序号	名称	每台数量	全室数量	单位	备注
1	控制屏	1	12	套
2	实训桌	1	12	张
3	学生凳	2	48	张
4	网孔板	4	48	块
5	器材配备	1	48	套	见表一

表一：每套器材配备配置清单

序号	名称	型号与规格	数量
1	低压断路器	DZ108-20/10-F（0.63～1A）	1
2	螺旋式保险丝	RL1-15/3A	3
3	直插式保险丝	RT14-20/2A	2
4	交流接触器	CJX2-0910	3
5	辅助触头	F4-22	2
6	热继电器	R16B-20/3	1
7	通电延时时间继电器	ST3PA-B/380V(0-60S)	1
9	接线端子排	JF5-2.5/5	5
10	G端子导轨		1
11	时间继电器座	PF-083A	1
12	按钮开关合（三个开关）	TYX3-P(黑、绿、红)	1
13	按钮开关合（两个开关）	TYX2-P(绿、红)	1
14	按钮（不带灯）	LAY16	5
15	行程开关	LX9-222	2
16	行程开关	LX9-001	2
17	日光灯灯管	YZ10RR25/10W	1
18	镇流器	YZ13/220V50H_Z 13W	1
19	启辉器	S10/4～65W	1
20	启辉器座		1
21	日光灯管座		2
22	倒顺开关	KO3-15	1
23	塑料安装卡子		190
24	不锈钢自攻螺丝		90
25	三相鼠笼式异步电动机	KCDJ-01(380VY/△)	1
