维修电工技能实训考核装置电工实训考核鉴定装置电工上岗培训设备是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求，根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜，利用柜体的双面空间，布置电器及配套实验器材，能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目，该电工、电拖实训考核装置坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校电力公司电工电力培训中心考核设备电工证书培训使用证明，该柜体设计合理、实操方便，占地面积少。该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
一、结构及电器配置：
维修电工技能考核柜以标准的配电柜为主柜，合理利用柜体的内部空间，科学地布置电器及配套实验器材，本实用新型的目的在于克服上述现有技术中的不足之处，提供一种占地面积小、布局合理、结构紧凑、功能齐全，提高考核效率的创新技术方案。

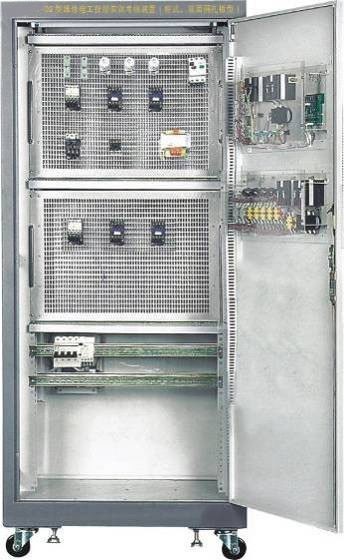

该种维修电工教学柜式实训考核装置，包括有柜架、观察窗、仪表操作盘、电气系统、电机机组组成，柜体前门配有控制按钮、开关、指示灯等，柜体后门配置有按钮、开关、指示灯、电压表、电流表等。按生产现场的电气控制柜设计，元件按生产实际中常用的控制电路配备，选用元件与生产、生活中实际使用的元件一样，创设工作情景，实训与生产实际的工作过程相同，得到的技能训练全面，掌握的专业知识和技能牢固，对学生形成职业能力的训练效果好。配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。经鉴定中心多次使用实践证明，是一种理想的职业教育实训设备
维修电工考核台按标准电气控制柜设计制造规格，充分利用柜内位置，柜内装有网孔板，由学生自己动手布置固定元器件连线实训考核。
二、主要技术参数：
（1）输入电源：三相五线制 380V±5% 50Hz 电流5A
（2）输出电源：单相交流 220V/10A 50Hz；三相交流380V/5A 50Hz；高压直流 220V/3A；直流电源24V/1A
（3）外型尺寸：800mm×750mm×1800mm
（4）整机容量：≤3.0KVA
（5）重量：＜230kg
（6）工作条件：环境温度：-10℃～+40℃、相对湿度：≤85%（25℃）
（7）材料：1.2mm厚度的冷轧钢板
三、实验操作项目：
1、触摸开关控制白炽灯电路；
2、白炽灯控制电路；
3、人体感应开关控制楼梯白炽灯电路；
4、声控开关控制楼梯白炽灯电路；
5、日光灯控制电路；
6、单相电度表直接安装电路；
7、单相电度表间接安装电路；
8、单相电动机控制电路；
9、并励直流电动机调磁调速电路；
10、并励直流电动机电枢回路串电阻调速电路；
11、并励直流电动机电枢回路串电阻二级起动控制电路；
12、并励直流电动机电枢反接法正反转控制电路；
13、电流互感器与电流表配用接线电路；
14、电压表、电流表安装电路；
15、三相四线有功电度表直接安装电路；
16、三相四线有功电度表间接安装电路；
17、三相四线无功电度表直接安装电路；
18、三相四线无功电度表间接安装电路；
19、一台电流互感器用于单相回路的接线电路；
20、两台电流互感器接成不完全星形接线电路；
21、三台电流互感器接成星形接线电路
22、两台电流互感器差接接线电路；
23、三台电流互感器接成三角形接线电路；
24、万能转换开关和电压表测量三相电压接线电路；
25、异步电动机点动控制电路；
26、异步电动机自锁控制电路；
27、具有过载保护自锁控制电路；
28、异步电动机单向点动、起动控制电路；
29、异步电动机两地控制电路；
30、异步电动机联锁正反转控制电路；
31、正反转点动、起动控制电路；
32、双重联锁正反转控制电路；
33、自动往返控制电路；
34、位置开关作自动停止正反转起动控制电路；
35、带有点动的自动往返控制电路；
36、异步电动机星、三角控制电路；
37、接触器控制星、三角控制电路；
38、串电阻降压起动控制电路；
39、异步电动机反接制动控制电路；
40、异步电动机能耗制动控制电路；
41、双速电动机的切换运行控制电路；
42、手动顺序起动控制电路；
43、自动顺序起动控制电路；
44、C620-1型车床控制电路；
45、电动葫芦 电气控制电路；
46、Y3150型滚齿机控制电路；
…………自由设计项目。
四、配置清单
|
序号 |
名称 |
型号规格 |
数量 |
单位 |
备注 |
|
1 |
电流表 |
6L2-5A |
3 |
只 |
装柜上 |
|
2 |
电压表 |
6L2-450V |
1 |
只 |
装柜上 |
|
3 |
万能转换开关 |
LW5D/16 |
1 |
只 |
装柜上 |
|
4 |
信号灯 |
红6.3V、AD16-22 |
2 |
只 |
装柜上 |
|
|
|
红24V、AD16-22 |
2 |
只 |
装柜上 |
|
|
|
绿6.3V、AD16-22 |
2 |
只 |
装柜上 |
|
|
|
绿380V、AD16-22 |
2 |
只 |
装柜上 |
|
5 |
按钮 |
红ZB2-BE102C |
3 |
只 |
装柜上 |
|
|
|
绿ZB2-BE102C |
3 |
只 |
装柜上 |
|
|
|
ZB2-BE101C（红/绿） |
2 |
只 |
装柜上 |
|
6 |
三相有功电度表 |
DT862、3*3(6)A |
1 |
只 |
|
|
7 |
三相无功电度表 |
DX862、3*3(6)A |
1 |
只 |
|
|
8 |
漏电断路器 |
DZ47LE-63 |
1 |
只 |
|
|
9 |
电流互感器 |
BH-0.66、30I型、30/5 |
3 |
只 |
|
|
10 |
交流接触器 |
380VCJX2-0910 |
4 |
只 |
|
|
|
交流接触器触头 |
F4-22 |
4 |
只 |
|
|
11 |
电磁继电器 |
AC110VSA-2502 |
2 |
只 |
带座 |
|
12 |
热继电器 |
JR16B-20、1.6A |
3 |
只 |
|
|
13 |
中间继电器 |
JZ7-44、380V |
2 |
只 |
|
|
14 |
时间继电器 |
JS7-2A、380V |
1 |
只 |
|
|
|
|
JS7-4A、380V |
1 |
只 |
|
|
|
|
ST3PC-B、AC380V |
2 |
只 |
带座 |
|
15 |
行程开关 |
LX9-222 |
2 |
只 |
|
|
|
行程开关 |
LX9-001 |
2 |
只 |
|
|
16 |
控制变压器 |
BK-100、380/110、36、24、6 |
1 |
只 |
|
|
17 |
整流器 |
KBP2510 |
2 |
只 |
|
|
18 |
电阻器 |
RX20T-50、300Ω |
3 |
只 |
|
|
19 |
熔断器 |
RT14-20、3A |
2 |
只 |
|
|
20 |
接线端子 |
H2519-2 |
47 |
只 |
|
|
|
|
H2519-3 |
16 |
只 |
|
|
|
|
H2519-5 |
35 |
只 |
|
|
21 |
并励直流电动机 |
50W 220V |
1 |
只 |
|
|
22 |
三相交流电动机 |
Y-△180W 380V |
1 |
台 |
|
|
23 |
双速电动机 |
180W 380V |
1 |
台 |
|
