产品展示--[电工电拖实训考核柜]

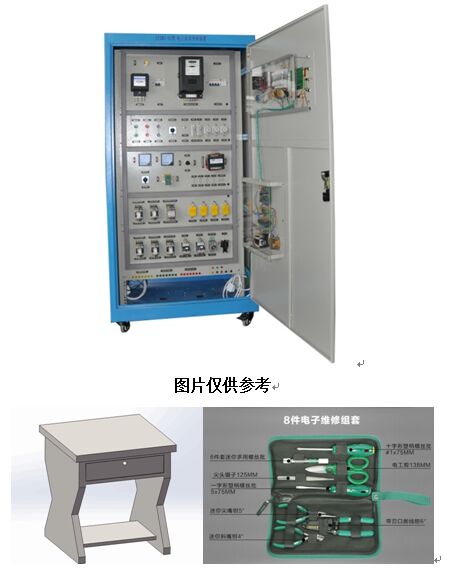

KCWXG-01C型电工电拖实训考核柜

（柜式、双面型）

一、概述

电工电拖实训考核装置（柜式、双面型）可完成“电工技术”、“工厂电气控制”、“机床线路控制”、等多门课程的实训。装置资源开放，可充分培养学生的实际动手能力，适合当今教育教学中的实训训练。本装置采用用标准配电柜为主体柜、双面结构，包含如下资源：电源控制、三相交流电源、交流接触器、按钮、指示灯、时间继电器、行程开关、中间继电器、三相异步电机、等。适用于大学、专科院校及各类职业教育培训机构的实训教学、考核鉴定。

本装置是教育培训机构的实训教学、考核鉴定。学生通过对接线、布线、构建各种控制系统，实训特点，进一步了解实训装置的性能及结构。

二、特点

1.本装置采用开放式配电柜为主体柜，充分利用该柜双面空间位置，其中装有可方便拆卸的电源控制、交直流电源、测量仪表、低压电气器件，该配电柜占地面积小，外形美观；

2.电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过端子学生可自行接线、布线，构建控制系统，实训特点明显，同时具有一定的扩展性；

3.技能实训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路，也可满足机床的电气故障分析及排故的训练要求；

4.提供过压、过流、漏电保护电路，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；

三、技术性能

1.输入电压：三相四线制380V±10% 50HZ

2.工作环境：环境温度范围为-5℃～+40℃

相对湿度＜85%（25℃）

海拔＜2000m

3.装置容量：＜1.5KVA

4.外形尺寸：850mm×600mm×2000mm

5.设备重量：250Kg

四、配置清单

序号	名称	规格型号	单位	数量	备注
1	实训柜体	850mm×600mm×2000mm	台	1
2	日光灯管	20W	只	2
3	日光灯座		个	4
4	电子式镇流器	20W	个	2
5	电感式镇流器	20W	个	2
6	启辉器		套	2
7	白炽灯座		只	20
8	白炽灯	25W	只	20
9	按钮	NP4-11BN 红	只	8
10	按钮	NP4-11BN 绿	只	8
11	指示灯	ND16-22 110V	只	8
12	指示灯	直径16黄 220V	只	2	电源指示
13	指示灯	直径16绿220V	只	2	电源指示
14	指示灯	直径16红220V	只	2	电源指示
15	万能转换开关	LW5-16 0 UAB UBC UAC	只	2
16	电流表	6L2 5A	只	6
17	电压表	6L2 450V	只	2
18	漏电开关	DZ15LE-40 3P+N	只	2
19	单相电度表	DD862-4	台	2
20	三相四线有功电度表	DT864	台	2
21	三相三线无功电度表	DX865-2/4	台	2
22	电流互感器	LMZ(J)1-0.5	只	6
23	交流接触器	CJX2-0910 AC110V	只	12
24	辅助触头	F4-22	只	12
25	中间继电器	JZC4-22 AC110V	只	4
26	热过载继电器	JRS1-0.63-1	只	4	含底座
27	时间继电器	JSZ3A 60S AC110V	只	4
28	大功率电阻		只	6
29	行程开关	JLXK1-311	只	12
30	保险	RT18 3P	套	2	含熔丝
31	保险	RT18 2P	套	2	含熔丝
32	控制变压器	BK150	台	2
33	桥堆	10A	只	2
34	可控硅		只	2
35	三相鼠笼异步电动机	380V/Y/△180W	台	2
36	三相鼠笼异步电动机	380V/Y/△180W配离心开关	台	2
37	接线端子		套	若干
38	工具包	世达8件套	套	2
39	多功能实操台	600mm×600mm×750mm	台	1
