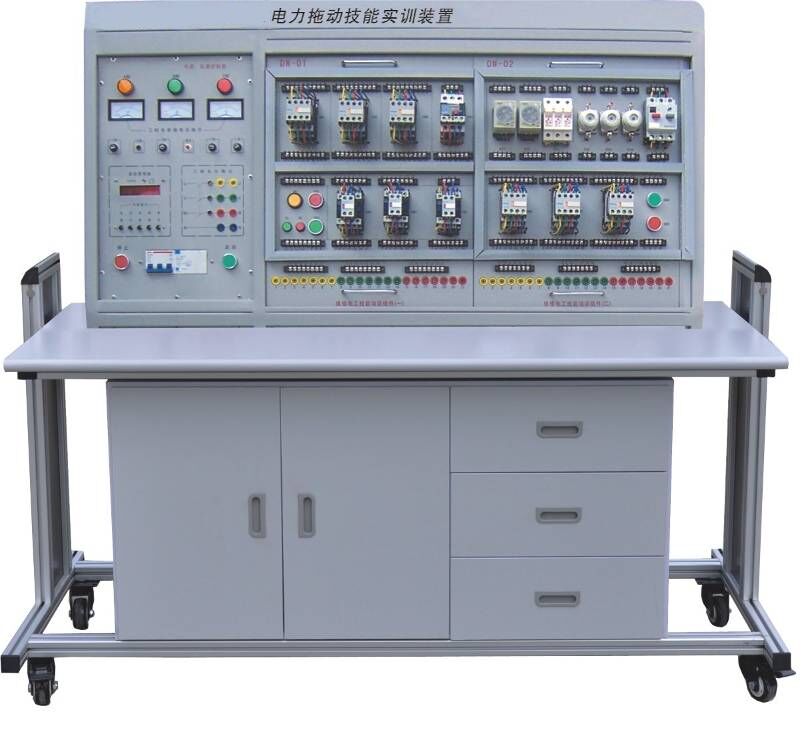

KCWKD-870B型电力拖动技能实训装置

为配合职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构，实训项目可扩展性强，可扩展PLC与变频调速实训项目。所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工业现场。

一、特点：

1、电气控制线路都装在挂箱上，操作方便、更换便捷，可扩展功能或开发新实训项目，如PLC或变频调速，实训的内容具有典型性、实用性。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，减少基建投资。

3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全。各电源输出均有软截止保护功能。

4、控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。

5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。

二、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、外形尺寸：1300×700×1400（mm）

三、装置配备

（一）电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。

1、三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。

2、设有450V指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。

3、设有定时器兼报警记录仪，平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数，为学生实训技能的考核提供一个统一的标准。

（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉和储存柜。

（三）实训组件

1、DW-71 电力拖动培训组件（一）

交流接触器3只，中间继电器2只，热继电器2只，控制按钮3只，指示灯2只

2、DW-72 电力拖动培训组件（二）

时间继电器2只，保险盒3P 1只，陶瓷保险盒3只，断路器1只，行程开关4只，二极管1只，整流桥1只，控制按钮2只。

3、DW-73 电力拖动培训组件（三）

转换开关1只，变压器380V/3，6，36V 1只，大功率电阻3只

4、三相异步电动机 380V Y/△接法，带离心开关 2台

5、实验连接线：采用高可靠护套（封闭式）结构手枪插连接线，里面采用无氧铜抽丝而成，头发丝般的多股线，外包聚氯乙烯绝缘层，具有柔软、耐压、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

四、实训项目

1、闸刀开关正转控制线路

2、接触器点动正转控制线路

3、具有自锁的正转控制线路

4、具有过找保护的正转控制线路

5、倒顺开关控制正反转控制线路

6、接触器联锁的正反转控制线路

7、按钮联锁的正反转控制线路

8、按钮接触器复合联锁控制线路

9、自动往返行程控制线路

10、接触器控制串联电阻降压起动线路

11、时间继电器控制串联电阻降压控制线路

12、手动Y/△降压起动

13、接触器控制Y/△降压起动

14、时间继电器控制Y/△降压起动

15、QX3-13型Y/△自动起动控制线路

16、半波整流能耗制动控制线路

17、全波整流能耗制动控制线路

18、C620车床电气控制线路

19、手动降压起动

20、单相运行反接制动控制线路

21、电动葫芦电气控制线路

22、C6163车床电气控制线路

23、控制电路联锁控制线路

24、主电路联锁控制线路

五、设备配置清单

序号	名称	全室数量	单位	备注
1	控制屏	1	套
2	实训桌	1	张
3	学生凳	2	张
4	器材配备	1	套	见下表

器材配备清单

序号	名称	数量	单位
1	DW-71 电力拖动培训组件（一）	1	套
2	DW-72 电力拖动培训组件（二）	1	套
3	DW-73 电力拖动培训组件（三）	1	套
4	三相异步电动机 380V Y/△接法，带离心开关	2	台
5	特制安全导线	20	根
