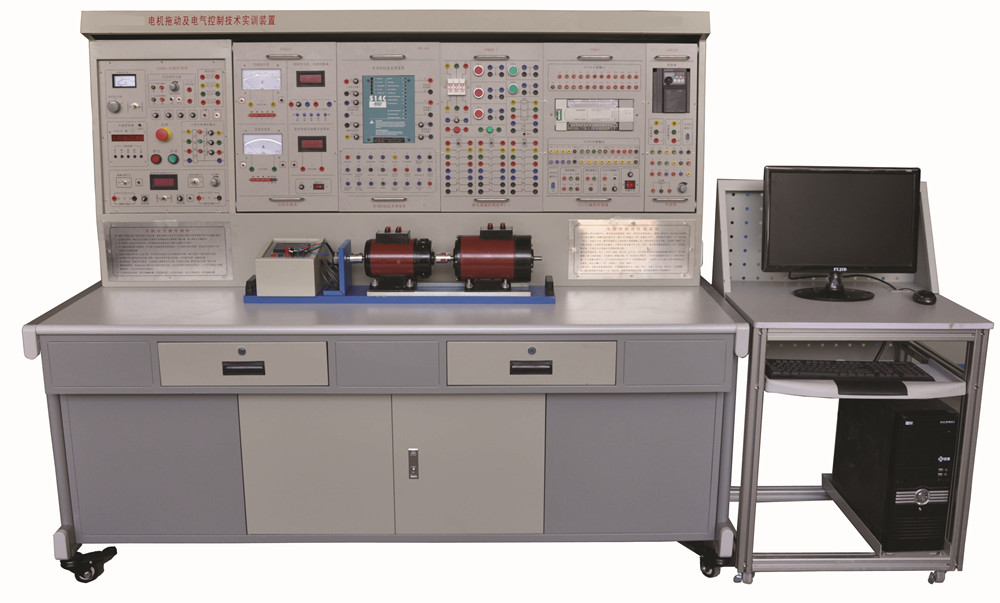

KCGWDJ-01型维修电工高级技师实训考核装置
一、概述
本装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。该实训考核设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电力电子技术》《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块的职业能力教学与实训。
二、产品特点
1、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验；操作内容的选择具有典型性、实用性；
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
3、技能实训用的控制线路和配套的电机通用性强，易于购买和替换，可模拟实际机床的电气线路，也可满足机床的电气故障分析及排故的训练要求；
4、电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，电源输出端接入过电流保护装置，电流超过设定值，系统即切断总电源；使用安全可靠；控制屏还设有定时器兼报警记录仪（服务管理器），为实验技能的考核提供了一个统一的标准；
5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；电气原理图明确直观，接线整洁，标识清晰。
三、主要技术参数
1、输入电源：三相四线制 380V±10% 50Hz
2、外型尺寸：175cm×70cm×160cm
3、输出电源：三相四线 380V±10% 50Hz
4、工作环境温度：-10℃—+40℃
5、工作环境相对湿度：≤80%（25℃）；海拔≤4000m
6、装置功耗：＜1.5kVA
7、重量：＜350kg
四、主要培训项目
1、日光灯的实训；
2、转换开关与电压表连接测量三相电压。
3、功率因数的测量；
4、三相电流的实时测量；
5、三相电压的实时测量；
6、交流异步电动机的点动控制电路连接
7、交流异步电动机的单向连续转动的控制电路连接
8、接触器联锁的三相交流异步电动机正、反转控制电路的连接
9、按钮联锁的三相交流异步电动机正、反转控制电路的连接
10、按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接
11、万能转换开关控制三相异步电动机的正反转
12、三相交流异步电动机Y-△（手动切换）启动控制电路的连接
13、三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接
14、定子绕组串联电阻启动控制电路连接
15、电动机半波整流能耗制动控制电路连接
16、两地控制电路的连接
17、离心开关配合的反接制动控制电路的连接
18、电动机全波整流能耗制动控制线路
19、三相交流异步电动机反接制动控制电路连接
20、电动机往返行程控制电路连接
21、直流电动机正反转控制
22、直流电动机调速实验
23、他励直流电动机机械特性测试
24、点动与连续转动电路连接
25、按钮切换的双速电动机调速控制电路连接
26、时间继电器切换的双速电动机调速控制电路的连接
27、变频器功能参数设置和操作实验
28、变频器对电机点动控制、启停控制
29、电机转速多段控制
30、工频、变频切换控制
31、基于模拟量控制的电机开环调速
32、基于面板操作的电机开环调速
33、变频器的保护和报警功能实训
34、基于PLC的变频器开环调速
35、PLC的交通灯控制实训
36、PLC控制电机顺序启动
37、PLC控制三相异步电动机Y-△启动电路
38、触摸屏的参数设置
39、触摸屏的编程
40、触摸屏、变频器、PLC的综合实训
41、两相混合式步进电机的控制
42、两相混合式步进电机的力矩测量实训
43、交流伺服电机的控制
44、交流伺服电机的力矩测量实训
45、三相晶闸管全（半）控桥（零）式整流电路及三相集成触发电路的研究
46、双闭环三相晶闸管全控桥式整流直流调速系统的调试与机械特性的测定
47、欧陆514C直流调速控制系统；
48、逻辑无环流可逆直流调速系统；
五、维修电工高级技师实训考核装置配置列表
|
序号 |
名称 |
主要电器元件及规格 |
数量 |
|
1 |
电源控制屏 |
1、铁质双层亚光密纹喷塑结构，铝质面板
2、提供三相交流电源：三相交流电源380V（带过流保护）
3、高压直流电源
(1)励磁电源：直流220V/0.5A，具有短路保护。
4、单相可调电源0-250V
5、交流电压表：可通过其下方的波段开关切换指示三相电网输入线电压，精度2.5级；
6、数字电压表一只：测量范围0～±300V，三位半数显，输入阻抗为10MΩ，精度0.5级，为直流调速系统提供电压指示；
7、数字电流表一只：测量范围为0～±2A，三位半数显，精度0.5级，为直流调速系统提供电流指示。
8、数字交流电压，电流表，三位半数显。
9、三相隔离变压器，三相同步变压器 |
1套 |
|
2 |
实训桌 |
规格：175cm×70cm×160cm，实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局 |
1张 |
|
3 |
电力拖动部分 |
主要元件：断路器、熔断器、指示灯、按钮、选择开关、十字开关、交流接触器、热继电器、时间继电器、行程开关、万能转换开关； |
1套 |
|
4 |
电能测量部分 |
主要元件：电流表、电压表、单相电能表、三相电能表、电流互感器、功率表、功率因数表、电压转换开关； |
1套 |
|
5 |
PLC单元 |
三菱FX2N-48mR主机，集成数字量I/O（24路数字量输入，24路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等 |
1台 |
|
6 |
变频器单元 |
三菱变频器，工作电源，AC380 V；输出功率≥0.75 kW（FR-E740-0.75KW） |
1台 |
|
7 |
触摸屏 |
昆仑通态TPC7062KS 彩色 7寸 配下载线 |
1台 |
|
8 |
直流调速器 |
欧陆514C/16A |
1套 |
|
9 |
两相混合式步进电机细分驱动器 |
SH-20403（3A） |
1台 |
|
10 |
两相混合式步进电机 |
35BYG250 |
1台 |
|
11 |
交流伺服电动机 |
55SL5A2 |
1台 |
|
12 |
电机机组1 |
三相异步电动机（带离心开关）三相双速异步电动机 |
1套 |
|
13 |
电机机组2 |
直流他（并）励电机，校正直流测功机 |
1套 |
|
14 |
电力电子单元 |
直流电源模块；
三相晶闸管全控桥式整流电路；
三相晶闸管KC785集成触发电路；
电流调节器、速度调节器及过流保护电路； |
1套 |
|
15 |
电机导轨、光码盘测速系统及智能数显转速表 |
不锈钢电机导轨、光码盘测速系统及智能数显转速表，智能数显转速表可在线设置量程，反馈系数. |
1套 |
|
16 |
电机转矩测量工具 |
转矩，功率测量 |
1套 |
|
17 |
实训连接线 |
根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。（高可靠护套结构手枪插连接线 |
1套 |
|
18 |
PLC编程软件 |
GX Developer8.34 L-C（光盘） |
1套 |
|
19 |
RS232C/RS422通讯电缆 |
长2000mm；用于PLC主机与计算机之间的通讯； |
1套 |
|
20 |
电工电子电力拖动仿真软件 |
维修电工电子电力拖动仿真软件（3D仿真） |
1套 |
|
21 |
计算机小推车 |
铝木结构；用于放置计算机。 |
1套 |
|
22 |
电脑 |
联想扬天w4020 H110 PCI／G4400／4G DDR4/SATA 500G(7200转)/SATA DVD/声卡／集成千兆网卡／集成高性能显卡／USB浮岛式键／ win7home／配备20寸显示屏 |
1台 |
|
23 |
实训指导书 |
纸质+电子版 |
1套 |
|
24 |
辅助工具 |
螺丝刀、剥线钳、斜口钳、万用表 |
1套 |
