KCQDG-01C型汽车电工电子实验台

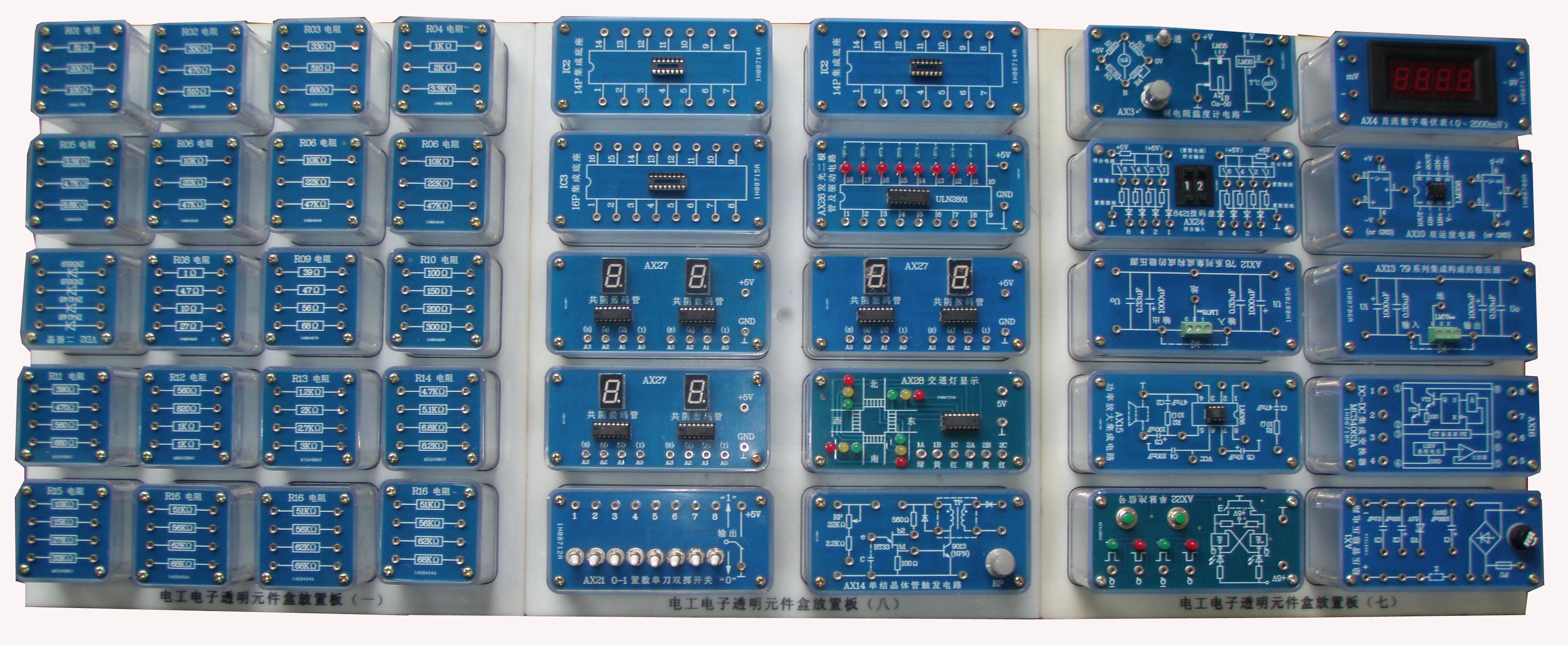

透明模块示例

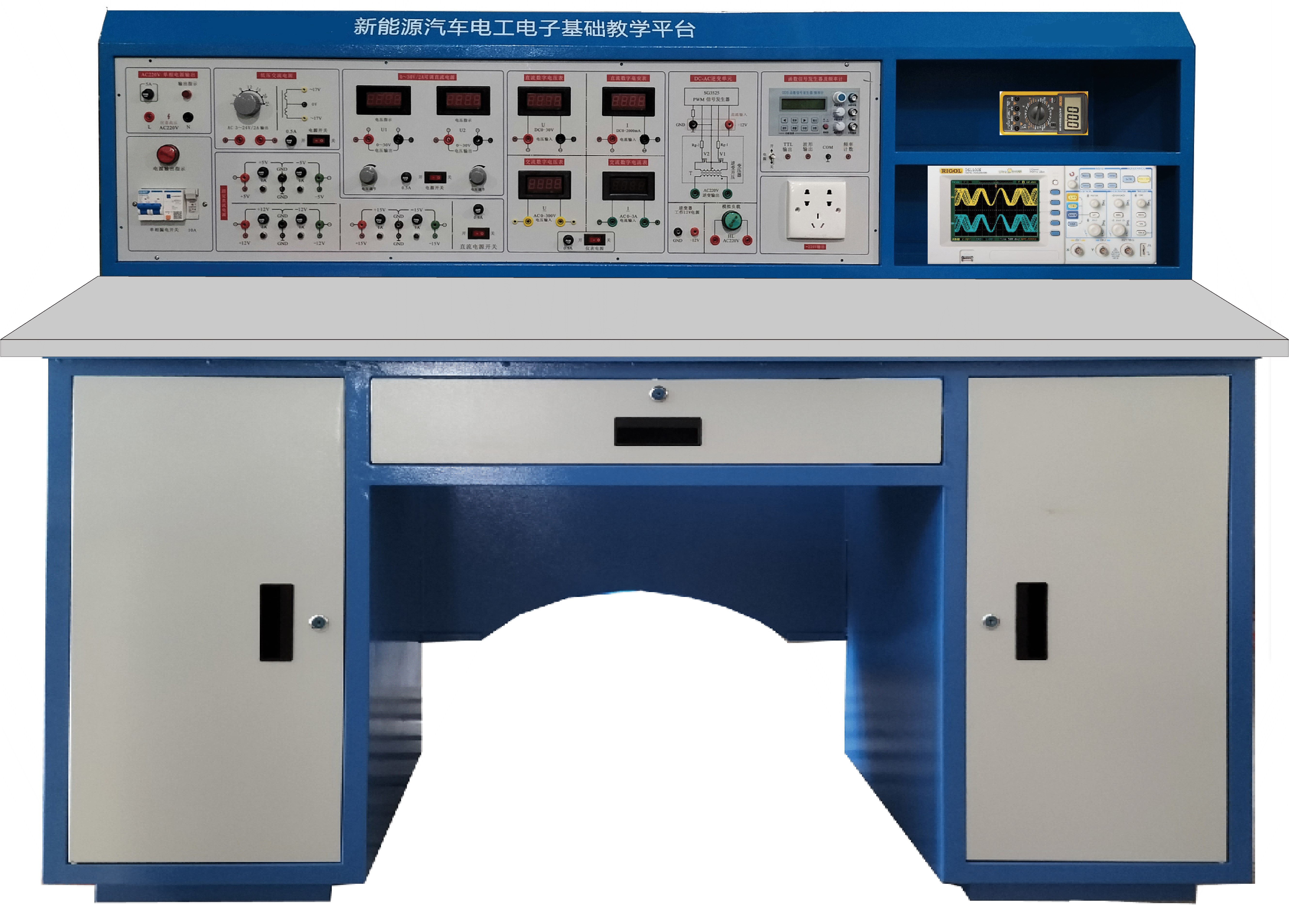

设备外形参考图片，具体以实物配置为准
一、产品特点概述:
本装置配备各种交直流电源、信号源、仪表、汽车电工电子实训模块等，具有较完善的安全保护措施，适用于国内新能源汽车电工电子基础、电工原理、电路分析等课程实验。
汽车电工电子实训模块由透明封闭元件盒及PCB板构成。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、元件更换容易。
透明元件盒采用多元件、典型实训单元电路、典型传感器等制成；导线插孔采用2mm防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训模块有四个弹性插脚，与专用实训孔板配套使用。透明封闭元器件放置在实验操作桌下边存储柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、设备技术指标
1.工作电源：单相三线 AC 220V±10% 50Hz。
2.温度：－10～40℃；环境湿度：≤90%（25℃）
3.外形尺寸：长×宽×高=1650×700×1250mm（可根据实际要求定做）
4.整机功耗：≤500V.A
5.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。
三、实训台基本配置及功能介绍
实训装置由实训台、电源控制屏、实训模块、实训工具等组成。
（一） 电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，钢质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：
1.交流电源
(1) 高压交流电源：四路AC220V电源接口，可为外配仪器设备提供工作电源。
(2) 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、过载保护及自动复位功能，同时还提供带中心抽头双17V交流电源。
2.直流电源
(1)可调直流电源：两路0.0V～30V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
(2)固定直流电源：±12V/1A、±5V/1A固定输出，每路均具有短路保护措施。
3.测量仪表
（1）数字直流电流表:测量范围：0～2000mA，三位半数显。
（2）数字直流电压表:测量范围：0～30V，三位半数显。
4.功率函数信号发生器/频率计
（1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
（2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
（3）频率范围: 0.1HZ~2MHz。
（4）输出幅度采用电位器调节，正弦波输出具有20db衰减。
（5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
（6）频率计最高测量范围50MHz。
（二）实训桌
采用铁质双层亚光喷塑结构，右边是仪器存放格。桌子中间是抽屉，放置常用工具，桌子下部左右是元件储存柜，放置实验元器件。桌中央配置通用九孔电路板(尺寸：35×30cm )，根据实验电路在其上拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然。
（三）配套工具
数字式万用表VC890D、小十字螺丝刀、小一字螺丝刀、小镊子，便携式汽车示波器等常用工具。
四、设备配置清单
|
序号 |
配置名称 |
型号规格 |
单位 |
数量 |
备注 |
|
1 |
学生电源仪表台 |
|
台 |
1 |
|
|
2 |
学生桌 |
|
个 |
1 |
含电工电子基础透明创新实验模块（详见附件清单） |
|
3 |
学生凳子 |
|
张 |
2 |
|
|
工具1套 |
|
（1） |
螺丝刀 |
小一字 |
把 |
1 |
|
|
（2） |
螺丝刀 |
大一字 |
把 |
1 |
|
|
（3） |
镊子 |
通用 |
把 |
1 |
|
|
（4） |
数字万用表 |
VC890D |
只 |
1 |
|
|
（5） |
便携式汽车示波器 |
|
只 |
1 |
|
五、 新能源汽车电子电力基础透明创新实验模块配置清单（每台）
|
序号 |
透明实验模块名称 |
透明有机元件盒型号/规格 |
数量 |
|
1 |
电阻元件盒 |
尺寸58mm*58mm |
3只 |
|
2 |
电位器 |
尺寸58mm*58mm |
2只 |
|
3 |
电解电容 |
尺寸58mm*58mm |
1只 |
|
4 |
CBB无极性电容 |
尺寸58mm*58mm |
1只 |
|
5 |
二 极 管 |
尺寸58mm*58mm |
1只 |
|
6 |
发光二极管/光敏二极管 |
尺寸58mm*58mm |
1只 |
|
7 |
IGBT 模块（G4PC50UD） |
尺寸58mm*58mm |
1只 |
|
8 |
继电器 |
尺寸58mm*58mm |
1只 |
|
9 |
钮子开关 |
尺寸58mm*58mm |
1只 |
|
10 |
三端集成稳压管 |
尺寸58mm*58mm |
1只 |
|
11 |
热敏电阻、光敏电阻 |
尺寸58mm*58mm |
1只 |
|
12 |
三极管模块（9012和9013） |
尺寸58mm*58mm |
1只 |
|
13 |
色码电感，色环电感，工字电感 |
尺寸58mm*58mm |
1只 |
|
14 |
灯座 |
尺寸58mm*58mm |
1只 |
|
15 |
变压器模块 |
尺寸58mm*124mm |
1只 |
|
16 |
熔断器模块 |
尺寸58mm*124mm |
1只 |
|
17 |
直流斩波电路（SG3525触发与驱动） |
尺寸124mm*146mm |
1只 |
|
18 |
0-1电平开关 |
尺寸58mm*124mm |
1只 |
|
19 |
简单RC电路频率特性测试模块； |
尺寸58mm*124mm |
1只 |
|
20 |
线性运放电路模板； |
尺寸58mm*124mm |
1只 |
|
21 |
D/A 转换电路模板； |
尺寸124mm*146mm |
1只 |
|
22 |
A/D 转换电路模板 |
尺寸124mm*146mm |
1只 |
|
23 |
空调电子扇控制模板 |
尺寸58mm*124mm |
1只 |
|
24 |
车前灯自动转换装置模板； |
尺寸124mm*146mm |
1只 |
|
25 |
汽车雨刷自动控制器模板； |
尺寸58mm*124mm |
1只 |
|
26 |
燃油喷射系统模板； |
尺寸58mm*124mm |
1只 |
|
27 |
汽车电机光电测速模块 |
尺寸124mm*146mm |
1只 |
|
28 |
点火控制模块 |
尺寸58mm*124mm |
1只 |
|
29 |
水温传感器电阻检测模板 |
尺寸58mm*124mm |
1只 |
|
30 |
汽车转向灯控制模块（闪光继电器） |
尺寸124mm*146mm |
1只 |
|
31 |
组合逻辑多路故障报警电路模块 |
尺寸124mm*146mm |
1只 |
六、可完成实验项目:
（一）汽车电工电子基础实验
1.直流电的测量
2.交流电的测量
3.电路元件的伏安特性测绘
4.欧姆定律的验证
5.基尔霍夫定律
6.串联并联电路的测量
7.短路故障的测试
8.断路故障的测量
9.电容的测量与使用
10.可调电阻的使用
11.热敏电阻的测量
12.光敏电阻的测量
13.二极管的测量
14.三极管的测量
15.整流管的使用，整流、滤波电路的测试
16.发光二极管的使用
17.IGBT的测量
18.熔断器的测量
19.继电器的测量
20.数字门电路测量
21.组合逻辑多路故障报警电路
22.D/A转换电路
23.A/D转换电路
24.变压器的使用与测量
25.555定时器的应用--多谐振荡器
26.集成运放的线性运算电路
27.简单RC电路的过渡过程
28.集成功率放大器
29.空调电子扇控制模块
30.车前灯开关自动转换电路
31.汽车雨刷器电路
32.汽车点火电路
33.燃油喷射系统控制
34.水温传感器
35.车速传感器及测速实验
36.汽车转向灯控制电路
（二）汽车电力电子变流技术基础实验
1.整流电路的调试与测量（AC-DC）
2.斩波电路的调试与测量（DC-DC）
