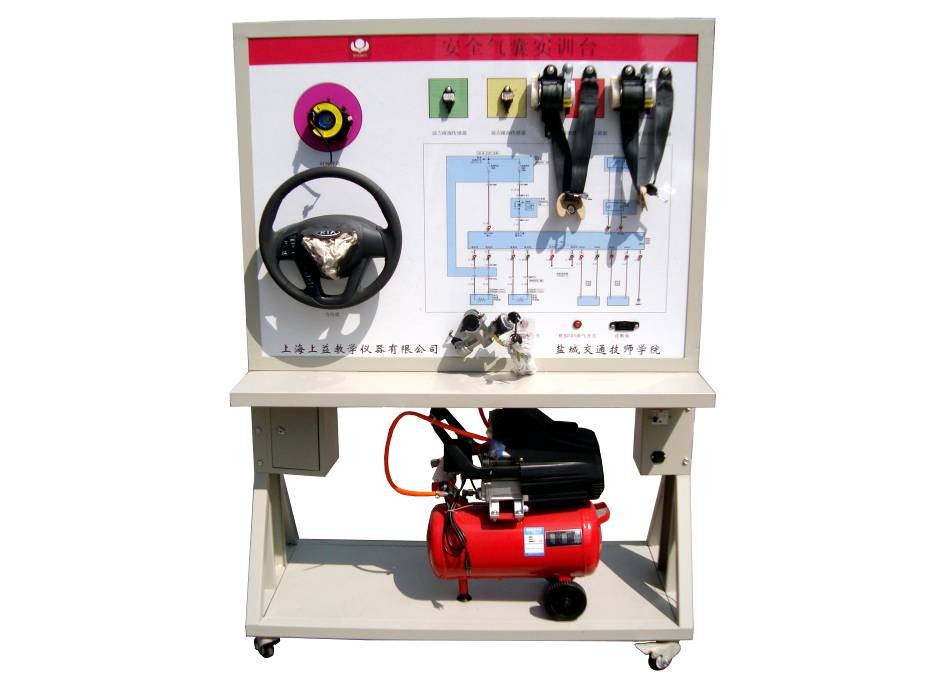

凌志LS430安全气囊实训台
一．产品简介
本产品选用原车安全气囊系统实物，展示汽车安全气囊系统的结构与原理；面板上绘有汽车安全气囊系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
二．主要用途
1．适用于各类型院校及培训机构对汽车安全气囊系统理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车安全气囊系统模块单元教学需要。
3．适用于汽车职业技能鉴定考核的需要。
4．适用于汽车安全气囊系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
安全气囊电控单元、安全气囊总成、方向盘、碰撞传感器、弹性线束、空气泵总成、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及实训指导书等。
四．功能特点
1．可运行汽车安全气囊系统，展示汽车安全气囊系统的组成结构及原理。
2．操纵点火开关与调节开关，可真实模拟演示汽车安全气囊系统的工作过程（模拟碰撞）。
3.故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
4.面板上安装有检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
5.装有诊断座，可读取故障码与数据流。
6．面板上绘有原车一致的彩色UV平板喷绘电路图，4mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析系统的工作原理。
7．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺带万向自锁脚轮装置。
8. 配备有使用说明书、实验指导书等相关资料。
9．台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等。
五．外形与颜色
设备外形：1240×650×1700mm(长×宽×高)
设备颜色：亚光灰（用户可选择各种颜色）
六．制造工艺
1．设备检测面板
采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm
3.设备底座架
3.1钢性结构焊接
3.2方管：40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺，厚度0.3mm
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：50mm×50mm(直径×宽度)
4.5脚轮支撑：0.5T
七．技术指标
1.工作电源：直流12V
2.工作温度：-40℃～+50℃
3．交流电源：220V
