汽车充电系统示教板

汽车充电系统示教板简介

选用汽车充电系统实物，展示汽车充电系统的结构与原理；电机驱动模拟发动机运转，示教板可产生自行充电，示教板上部还对发电机进行解剖、了解发电机的基本构造，面板上绘有完整的充电系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。

汽车充电系统示教板

（一）结构组成

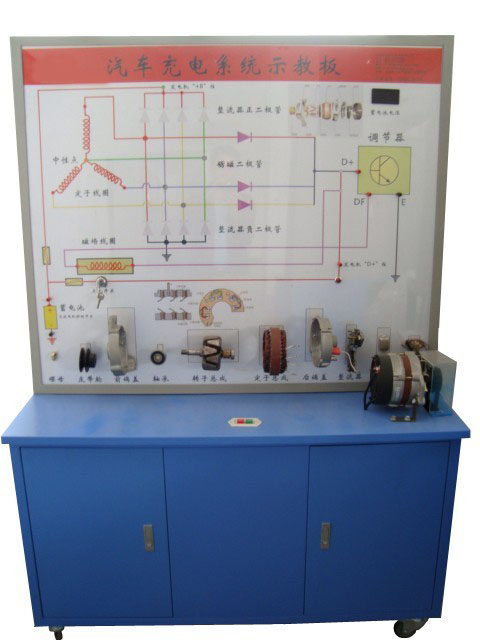

示教板上半部分为发电机的分解零部件，下半部分为实物总成；蓄电池、点火开关、电源总开关、彩色原理与结构图、故障设置系统、交流电动机及使用说明书及任务驱动式实训指导书等。

（二）功能特点

1．操纵开关及按钮，可真实演示汽车充电系统的工作过程。

2．数显表显示充电电压值；

3．通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；

4．发光二极管显示发电机状态；

5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。

6．汽车油漆高温烤漆处理；转动部件外加装防护装置；加装交流电源漏电保护装置。

7．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。

（三）技术参数

外形尺寸：1240mm×550mm×1850mm（长×宽×高）；

动力电源：220V交流电压；

工作电压：12V直流电压；

工作温度：-50℃～50℃；

蓄电池：60AH/12V

电机：220V/750W
