产品展示--[汽车灯光系统示教板(桑塔纳)]

汽车灯光系统示教板(桑塔纳)

汽车灯光系统示教板(桑塔纳)简介

   产品选用原车灯光系统实物,展示汽车灯光系统的结构与原理;面板上绘有完整的灯光系统的电路图,设置有检测端子,可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。

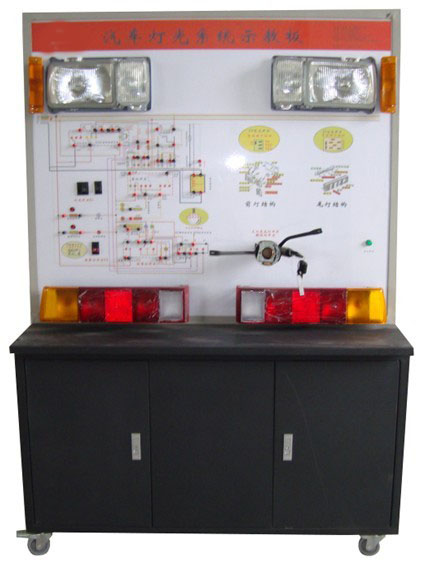

汽车灯光系统示教板(桑塔纳)



(二)结构组成

   前大灯、前角灯、前雾灯、侧灯、灯光开关总成、变光开关总成、尾灯、牌照灯、后雾灯、刹车灯开关、倒车灯开关、故障设置系统、电源、彩色原理与结构图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。

(三)功能特点

1.操纵开关及按钮,可真实演示汽车灯光系统的工作过程。

2.数显表显示电压值;

3.通过面板上对应的电路检测端子,可测试电压、电流、阻值等各种信号参数;

4.发光二极管显示灯光状态;

5.故障模拟系统可模拟实际运行工况,设置多种实车常见故障。具体内容详见故障模拟设置装置说明。6.汽车油漆高温烤漆处理;加装交流电源漏电保护装置。

7.底架部分采用实验桌,台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等,表面采用烤漆工艺,带自锁脚轮。

(四)技术参数

    外形尺寸:1240mm×550mm×1850mm(长×宽×高)

    电源:220V交流电压

    工作电压:12V直流电压

    工作温度:-50℃~50℃
