产品展示--[自动变速器电控系统示教板]

自动变速器电控系统示教板

自动变速器电控系统示教板简介

      选用丰田自动变速器电控系统材料为基础制作,模拟汽车行驶,演示自动变速器电控系统的工作过程;本示教板功能齐全、操作方便、安全可靠。

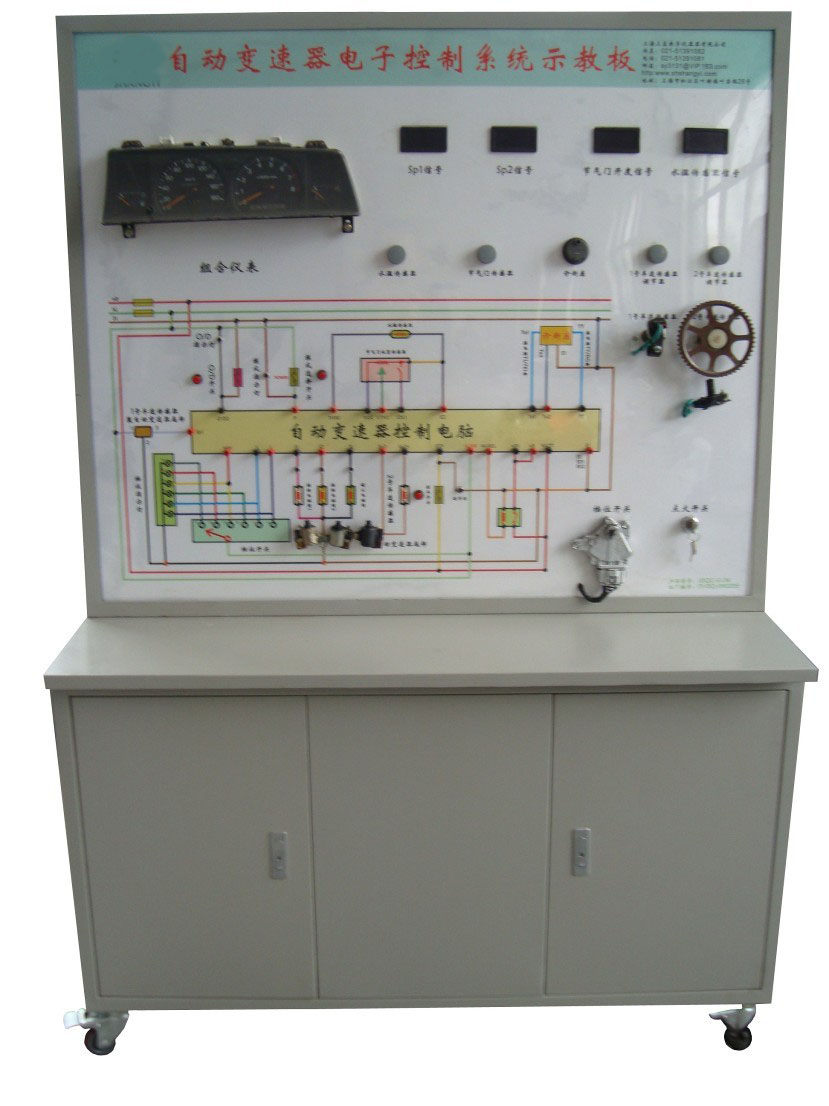

自动变速器电控系统示教板



(二)结构组成

   变速器控制单元、变速器电磁阀总成、车速传感器、仪表、换档开关等。检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。

(三)功能特点

1.面板上绘有完整的自动变速器电控系统原理图。设有检测端子,可通过仪器仪表检测传感器,执行器等各种信号参数如电压、电阻、频率等。

2.操纵开关及按钮,可真实演示自动变速器电控系统的工作过程。

3.数显表显示各传感器信号电压值。

4.发光二极管显示电磁阀状态。

5.故障模拟系统可模拟实际运行工况,设置多种实车常见故障。具体内容详见故障模拟设置装置说明。

6.汽车油漆高温烤漆处理;加装交流电源漏电保护装置;转动元器件外加装防护装置。

7.底架部分采用实验桌,台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等,表面采用烤漆工艺,带自锁脚轮。

8.装有诊断座,可读取故障码与数据流等。

(四)技术参数

外形尺寸:1240mm×550mm×1850mm(长×宽×高);

电源:220V交流电压;

工作电压:12V直流电压;

工作温度:-50℃~50℃;
