产品展示--[丰田5A发动机电路示教板]

丰田5A发动机电路示教板



丰田5A发动机电路示教板配置:

1、包括完整的发动机(顺序喷射)电控系统元件:所有传感器、ECU、执行器、诊断端子、电源电路、仪表。

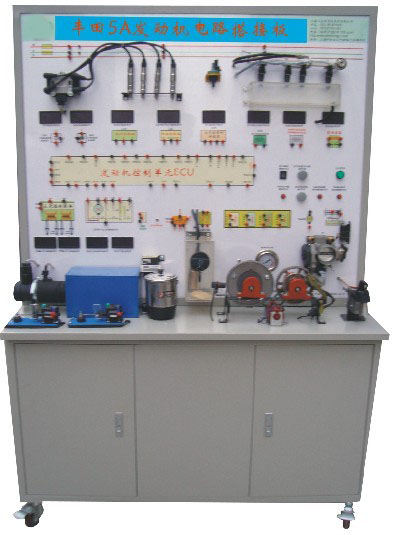

丰田5A发动机电路搭接板



2、包括模板:

1)发动机ECU模块,

2)进气歧管绝对压力传感器模块,

3)进气温度和发动机冷却液温度传感器模块,

4)分电器模块,

5)转速传感器模块,

6)火化塞模块,

7)点火模块模块,

8)VSV阀模块,

9)喷油系统模块(含油泵,油箱,油轨,喷油器),

10)氧传感器模块,

11)爆震传感器模块,

12)开关信号组模块,

13)节气门体模块,

14)发动机电源开关及保险模块,

15)主继电器模块,

16)油泵继电器模块,

17)起动继电器及吸拉线圈模块,

18)诊断端子(DLC3)模块,

19)发动机组合仪表模块等。

3、其他配置:稳压电源、各色带插头的导线若干、模板装配架。

4、说明:各模块要素包括元件、连接插孔、元件原理图。



二.主要技术参数:

1、发动机电控元器件学习:元器件原理、检测、性能试验;

2、发动机电控系统电路搭接;

3、发动机电控系统检测。



 外形尺寸:1740mm×550mm×1850mm(长×宽×高);

电源:220V交流电压

工作电压:12V直流电压

工作温度:-50℃~50℃
