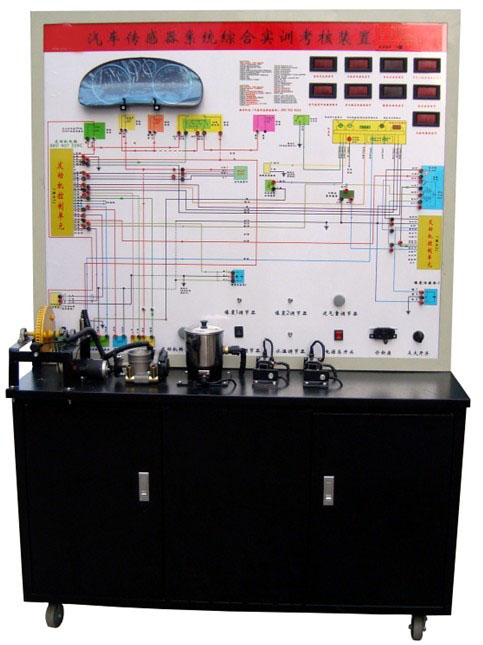

产品展示--[汽车传感器综合示教板(帕萨特)]
汽车传感器综合示教板(帕萨特) 汽车传感器综合示教板简介 选用全新大众帕萨特发动机传感器系统材料为基础制作,模拟发动机运转,演示发动机传感器系统的工作过程;本示教板功能齐全、操作方便、安全可靠。 (二)结构组成 发动机电控单元、(仪表)防盗控制单元、防盗钥匙、发动机各类传感器、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。 (三)功能特点 1.面板上绘有完整的发动机传感器系统原理图。设有检测端子,可通过仪器仪表检测传感器,执行器等各种信号参数如电压、电阻、频率等。 2.操纵开关及按钮,可真实演示发动机各传感器的工作过程。 3.数显表显示各传感器信号电压值。 4.发光二极管显示工作元器件状态。 5.故障模拟系统可模拟实际运行工况,设置多种实车常见故障。具体内容详见故障模拟设置装置说明。6.防盗匹配等操作。 7.汽车油漆高温烤漆处理;加装交流电源漏电保护装置;转动元器件外加装防护装置。 8.底架部分采用实验桌,台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等,表面采用烤漆工艺,带自锁脚轮。 9.装有诊断座,可读取故障码与数据流等。 (四)技术参数 外形尺寸:1240mm×550mm×1850mm(长×宽×高) 电源:220V交流电压 工作电压:12V直流电压 工作温度:-50℃~50℃ 系列产品:
