一、概述

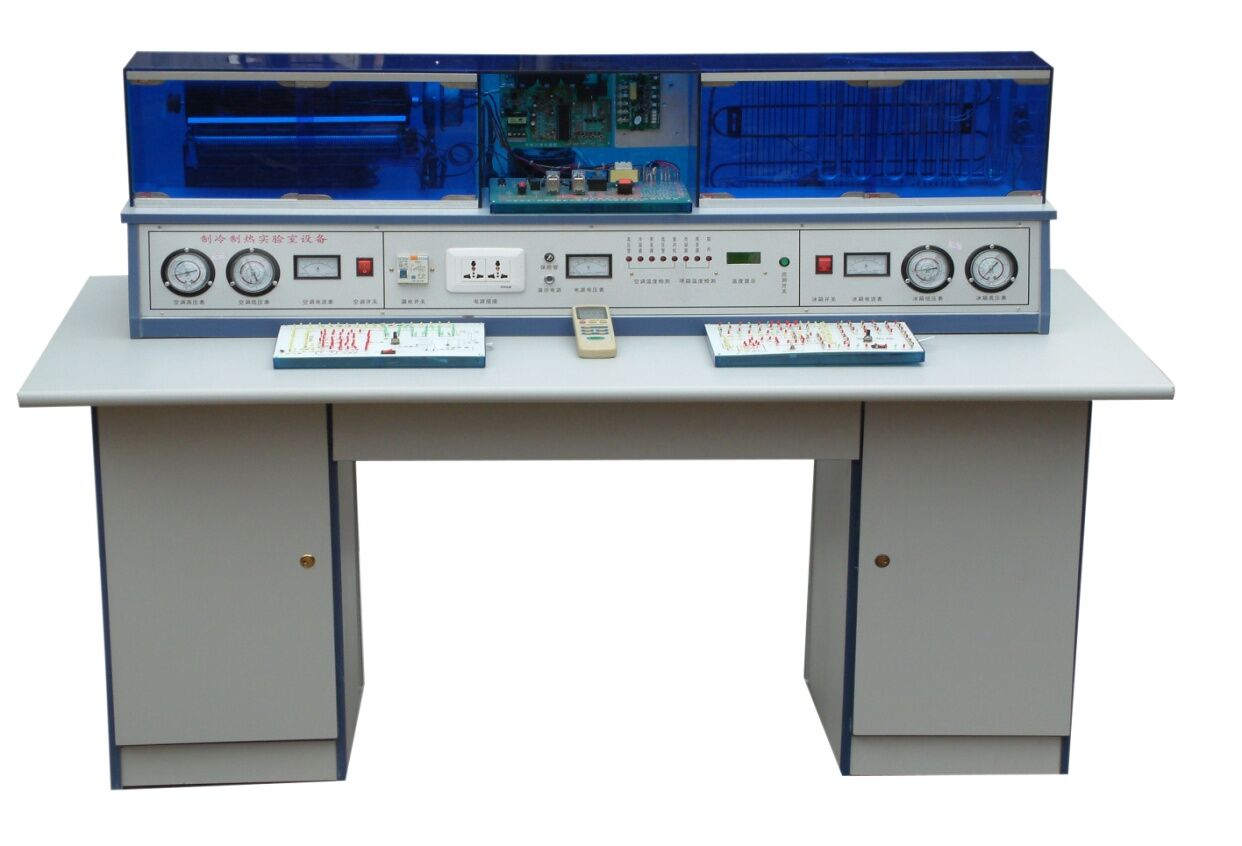

空调冰箱制冷制热实验装置适用范围：适用于职业学校、技校、大中专院校变频空调制冷制热实验。实验台采用透明有机玻璃制作，实验器材直观明了，实验效果好。是各职业学校、技校、大中专院校变频空调制冷制热实验室理想的实验设备。
二、主要技术参数
1、工作电源AC220V±10%，50H2。
2、最大遥控距离8m，角度90度。
3、噪声：内机37-44dB，外机是55-65dB。
4、环境温度-10℃到40℃。
5、相对湿度≤85%（25℃）。
6、输入功率＜1KVA
7、实验台规格（mm）1600×700×1180mm
8、环境温度100C到400C。
9、人身安全保护功能：该设备具有漏电保护装置，地线浮空。
10、压缩机功率： 空调：1ph 冰箱：1/10ph
制冷剂类型： 空调：R22 冰箱：R12
11、具有温度巡测功能，数码显示，即温度巡测器可检测制冷制热实验设备的各关健部位的工作温度，提供实验数据。
12、具有压力检测功能，检测空调器与电冰箱的高压压力与低压压力供实验分析故障判答。
13、具有电流、电压检测功能，显示设备工作时电压与电流观察机器是否正常工作。
14、纯软件模拟仿真制冷、制热全过程。
15、具有电脑板故障演示功能（演示电脑板的常见故障及排除方法详见说明书与教学演示软件）
16、利用彩灯演示分体空调、变频空调、电冰箱的工作原理。
17、利用演示软件，演示电冰箱制冷、空调器制冷制热的全部工作过程。
18、演示软件提供50多种电冰箱、空调器的电路原理演示使学生思维更加丰富。
19、将空调器、电冰箱、全方位解剖，同时还保证单独进行空调的制冷制热、模式运转及电冰箱制冷运行等实验，使学生掌握冰箱、空调器的运行原理，使用方法，故障原因及排除方法。
20、空调器在遥控模式下能自动开机、自动关机。
21、具有遥控、手控二种演示功能，空调器制冷制热可由遥控控制工作，也可通过手动机械控制工作。
三、特点
1、分为热泵式分体空调和电冰箱两个部分，制冷管道分层次纵向展开而变得简洁明快，从而使复杂的制冷结构变得非常容易掌握，电冰箱采用直冷和风（间）冷两种结构形式，便于学生全面了解电冰箱结构特点和工作原理；空调采用指示灯显示设置温度和蒸发器当前空气温度，直接展示空调的温度控制原理，而使得学生轻松掌握。冰箱设置了13个常见故障点，空调设置了18个常见故障点，通过故障检测板对故障进行检测和查找。在制冷系统故障设置有冰堵、脏堵、压缩机高低压串气；配套制冷教学软件，可全面地演示制冷的各部分工作原理和结构原理。
2、温度巡测检测系统
温度巡回检测系统可分别检测电冰箱及分体式空调器各关键点的温度值。
（1）可检测的关键点分别是：
1）、正常环境温度；2）、空调压缩机排气管；3）、空调压缩机回气管；4）、空调冷凝器排风口；5）、空调蒸发器出风口；6）、电冰箱压缩机；7）、电冰箱冷凝器；8）、电冰箱蒸发器。
（2）数码温度检测器：
1）巡测开关是选择检测冰箱、空调的各关键点的温度。
2）数码温度显示器检测显示冰箱、空调各关键点工作温度。
3）温度测器显示冰箱、空调各关键点工作温度，提供学生实验、实训分析。
4）数码温度检测器显示“―――℃”时表示检测器没有检测温度是待机检测状态，显示“HHH℃“时表示检测温度超过，110℃时空调器不能在手控状态下工作，要在遥控状态下进行工作进行故障演示。
四、智能实训考核系统
1、智能考核终端由240×128点阵蓝底背光液晶屏、PVC轻触键盘、单片机、存储器、网络接口等组成。可单机进行日历和时钟设置、考核时间设置、密码设置、故障设置，具有已设故和排故信息掉电不丢失、误排信息记录、考核时间倒计时显示、功能。智能考核上位机软件具有设备在线检测、试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。
2、智能考核系统具有网络通讯接口，多台设备可组成智能考核网络，其中一台计算机作为教师机进行故障设置和考核管理。
1）计算机可以监控1-126台家用电器智能考核台
2)已设置多个故障点。
3)具有发卷功能
4)具有收卷功能
5)具有单台和全部实验台清零功能
6)具有自动检测各家用电器考核台的通讯联机情况
7)可以生成学生个人成绩单
8)可以对学生考核情况进行统计、分析
9)设有进入系统密码，进入系统后能够修改密码
10)具有打印功能
11)具有答题次数限制功能
五、实训故障
（一）电冰箱部分实训项目有：
1、电冰箱输入电源断路；
2、制冷压缩机过热保护器断路；
3、电冰箱冷风扇电机绕组断路制冷压缩机启动继电器PTC断路；
4、电冰箱冷藏室照明灯灯丝断路；
5、PTC启动器短路
6、电冰箱冷藏室门开关断路；
7、电冰箱温度控制器断路；
8、电冰箱制冷系统脏堵；
9、电冰箱制冷系统冰堵；
10、电冰箱除霜定时器计时电机断路；
11、电冰箱除霜温度保险丝断路；
12、电冰箱除霜加热管断路；
13、电冰箱除霜定时器常闭触点断路；
（二）、空调部分实训项目有：
1、整流二极管断路；
2、7812稳压管输出断路；
3、室内风机过热保护器断断路；
4、变压器初级线圈断断路；
5、低压保护继电器断路；
6、高压保护继电器断路；
7、遥控接收器+5VDC断路；
8、压缩机控制继电器触点断路；
9、室内风机高风挡控制继电器断路；
10、四通换向电磁阀控制继电器触点断路；
11、四通换向电磁阀电磁线圈断路；
12、温度传感器断路；
13、温度传感器短路；
14、室内风机启动电容器断路；
15、制冷压缩机吸排气串气故障；
16、过热过载保护器断路；
17、压缩机运转绕组断路；
18、室外冷凝风机断路；
六、制冷制热实验台组件配置清单：（每台/2座配置）
|
序号 |
名称 |
数量 |
单位 |
|
1 |
空调压缩机 |
1台 |
台 |
|
2 |
箱压缩机 |
1台 |
台 |
|
3 |
调冷凝器 |
1只 |
只 |
|
4 |
空调蒸发器 |
1只 |
只 |
|
5 |
四通阀 |
1只 |
只 |
|
6 |
空调控制主板 |
1套 |
套 |
|
7 |
遥控器 |
1只 |
只 |
|
8 |
手阀 |
4台 |
台 |
|
9 |
视液镜 |
2只 |
只 |
|
10 |
起动电容 |
1只 |
只 |
|
11 |
风机 |
3个 |
个 |
|
12 |
5W变压器 |
1个 |
个 |
|
13 |
10W变压器 |
1个 |
个 |
|
14 |
空调过滤器 |
1个 |
个 |
|
15 |
冰箱过滤器 |
1个 |
个 |
|
16 |
冰箱冷凝器 |
1个 |
个 |
|
17 |
冰箱蒸发器 |
1只 |
只 |
|
18 |
冰箱温控器 |
1只 |
只 |
|
19 |
实验台面板 |
1张 |
张 |
|
20 |
高压表 |
2只 |
只 |
|
21 |
低压表 |
2只 |
只 |
|
22 |
0~220V交流电表 |
1只 |
只 |
|
23 |
数显温度表 |
1只 |
只 |
|
24 |
0~5A电流表 |
2只 |
只 |
|
25 |
航空插 |
1只 |
只 |
|
26 |
指示灯 |
10只 |
只 |
|
27 |
保险管座 |
1只 |
只 |
|
28 |
漏电保护开关 |
1个 |
个 |
|
29 |
三插件 |
2个 |
个 |
|
30 |
B型四脚开关 |
2只 |
只 |
|
31 |
演示板 |
2块 |
块 |
|
32 |
圆形铜管 |
1套 |
套 |
|
35 |
制冷制热实训台架 |
1 |
套 |
|
36 |
热泵式分体空调制冷系统模拟装置 |
1 |
套 |
|
37 |
电冰箱制冷系统模拟装置 |
1 |
套 |
|
38 |
热泵式分体空调控制电路板 |
1 |
套 |
|
39 |
直冷电冰箱控制电路板 |
1 |
套 |
|
40 |
风冷电冰箱故障检测板 |
1 |
套 |
|
41 |
空调流程板 |
1 |
块 |
|
42 |
冰箱流程板 |
1 |
块 |
|
43 |
智能化考核系统学生机 |
1 |
块 |
