KCKT-01N型分体空调实训考核装置
一、概述
“变频空调实训考核装置”是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。
二、特点
1.整个变频空调系统真实完整, 与市场上的变频空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
2.装置直观展示了变频空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个变频空调系统的实时工作状态一目了然；主面板中间印有电气控制系统原理图，并设有相应测试点；，屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态
3.本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作
4.设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用手枪插式全封闭结构，使用方便、可靠、防触电
三、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜1.5kVA
3.外形尺寸：1060cm×68cm×162cm
4.制冷剂类型：R22
四、装置的基本装备
1.实训台：铁质双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固
2.变频空调系统：蒸发器、冷凝器、压缩机、四通阀、电气控制线路、视液镜、手动控制阀，
3.测量仪表：温度表、压力表、指针式交流电压表、指针式交流电流表等
四、设备配置功能

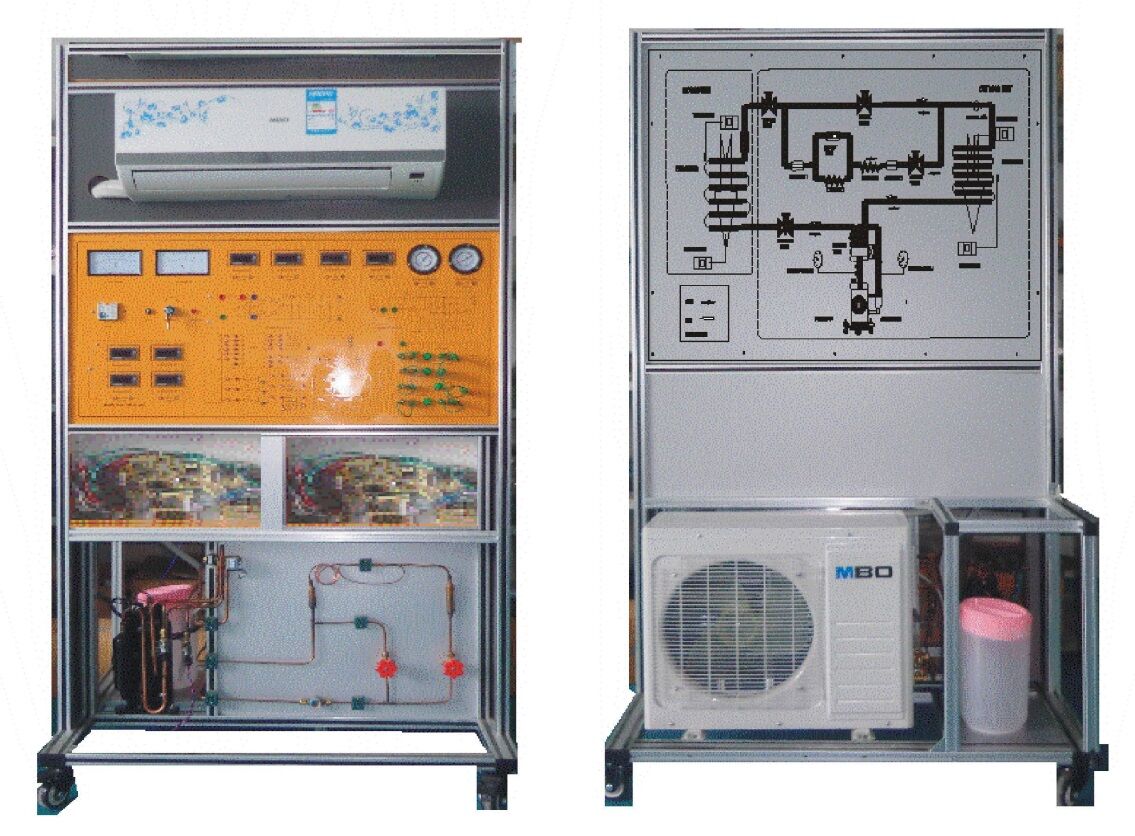

实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成
1.实训台：铝合金双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。，。装置背面可观察制冷系统管路的结构，前，用于模拟空调机机电气故障排除和设置。
2．设有故障设置故障单元，老师可在设置单元内设置几十个故障。
3．故障排除，当老师设置好故障后，学生可分析故障，检测出故障的发生单元和位置，也可通过数据分析系统自动测试来测出故障的发生单元并排除故障。，
4.空调整机单元1套：包括热泵型分体空调所必需的一些部件，如蒸发器、冷凝器、压缩机、四通阀等，管路中还设有控制阀等实训所必需的部件
5.交流电源控制单元：单相三线220V交流电源供电，交流电压表1只， 测量范围０～250V,用于监测电网电压；交流电流表1只,测量范围０～5A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
6.制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力
7.温度检测单元：提供4只温度表，，三位半数显，分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度
8.模拟故障设置：模拟故障设置多元化，制冷故障设置有蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵；电气故障设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等故障点。
9.制冷仿真软件： 主要包含制冷技术基本知识、制冷剂、载冷剂和润滑剂、蒸气压缩式制冷循环、制冷压缩机类型及结构原理、空调器的制冷系统、空调器的电气控制系统、家用电冰箱制冷及控制、家用制冷系统的延伸、中央空调系统等。
（1）空调系统：主要介绍了空调的制冷和制热原理，空调内部设备在工作状态下的工作过程：
（2）冰箱系统：主要介绍了电冰箱直冷式制冷系统、间冷式制热系统的工作原理。将制冷器件以动画的形式，表现出其在工作状态下的工作过程，并配以相应的文字介绍。将整个电冰箱的电气控制原理，以动画的形式，分别表现出间冷式和直冷式的电气走向。
（3）中央空调虚拟仿真：制冷原理，主要通过设置空调内部设备在制冷工作过程：
（4）器件原理说明演示：主要介绍中央空调的各个器件，以器件实物和器件工作原理仿真动画，搭配相关的文字说明，
（5）软件演示项目
|
序号 |
家用空调 |
中央空调 |
蒸发器 |
压缩机 |
|
1 |
分体式空调 |
双风道路式定量集中中央空调机组 |
U型管式换热器 |
转子压缩机 |
|
2 |
窗式空调 |
组合式中央空调机 |
板翅式换热器 |
涡旋式压缩机 |
|
3 |
柜式空调 |
节流型变风量中央空调机 |
板式换热器 |
半封闭式压缩机 |
|
4 |
四通阀原理 |
多房间单通道空调系统 |
沉浸蛇管换热 |
离心式压缩机 |
|
5 |
|
GM制冷机 |
浮头式换热器 |
开启式压缩机 |
|
6 |
|
V制冷机 |
夹套换热器 |
|
|
7 |
|
并逆流冷凝 |
焦化厂蓄热室 |
|
|
8 |
|
多次蒸发冷凝 |
螺旋板式换热器 |
|
|
9 |
|
布雷顿制冷机 |
喷淋式换热器 |
|
|
10 |
|
|
热管换热器 |
|
五、实训项目
1、初级技工基本技能实训
2、制冷系统专用工具的基本操作
3、制冷系统管件焊接
4、制冷系统的检漏
5、制冷系统的抽真空与充注制冷剂R22
6、中级技能实训（设计、安装、调试及检修）
7、KFR-23型空调主控板电路原理
8、空调电器元件的测量及系统运行
9、KFR-23型空调器故障与分析
10、空调检测与故障分析
11、变频空调电器元件的测量及系统运行
12、变频空调的故障与分析
13、N2线圈：模拟变压器T的副边N2开路，整机不工作
14、桥式整流桥堆：模拟桥式整流桥环+12V无输出，整机不工作
15、7805稳压块输出：模拟7805稳压块坏+5V无输出，整机不工作
16、红外接收管1脚：模拟红外接收管无电源输入，不能遥控
17、X105温度传感器电阻：模拟室内环境温度很高，可制冷不能制热
18、IC1的P13脚：模拟IC1的P13无信号输出
19、IC1的P12脚：模拟IC1的P12无信号输出
20、继电器RY4线圈：模拟继电器RY4线圈坏，辅助不起作用
21、继电器RY2线圈：模拟继电器RY2线圈坏，室外风机不转
22、继电器RY7线圈：模拟继电器RY7线圈坏，室内风机低速时风机不转
23、继电器RY6线圈：模拟继电器RY6线圈坏，室内风机中速时风机不转
24、继电器RY5线圈：模拟继电器RY5线圈坏，室内风机高速时风机不转.
25、断开继电器RY1线圈：模拟继电器RY1线圈坏，压缩机不工作
26、继电器RY3线圈：模拟继电器RY3线圈坏，电磁四通阀不工作
27、继电器工作指示灯：7个继电器的工作电源指示灯不亮
