产品展示--[电冰箱电气控制线路实训装置]

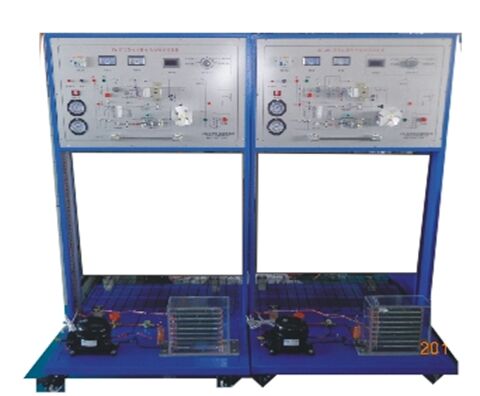

KCZL-01A型电冰箱电气控制线路实训装置 一、产品概述: 本装置敞开式设计,安装有制冷管路设备,配各种电路原理图实训板,并将电路所需的电器元件安装在实训板上,学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。提供复合式(单门直冷式、双门直冷式、双门间冷式)电冰箱电气控制线路的实际工业用电器,形象直观,可靠性好,使用寿命长,可自行连接线路,并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。
二、主要技术参数: 1.输入电源:AC220V±5% 50Hz 2.装置容量:<1KVA 3.环境温度:-5℃~40℃ 4.相对湿度:≤90%(25℃) 5.外形尺寸:1000×600×1200mm 6.制冷剂类型:R12 三:特点 (1)实训装置直观展示了直冷/间冷式冰箱的系统结构、工作原理,可以清楚的观测到制冷循环系统结构及主要部件的实物,便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;各段管路采用颜色标示,方便学生识别,其中高压管路为红色,低压管路为蓝色。 (2)实训柜集直冷式、间冷式电冰箱于一体,电冰箱系统真实完整,结构清晰、紧凑,与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求 (3)系统采用真实的制冷机组(压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等),与实际装置接轨。 (4)装置设有直冷式/间冷式冰箱电气控制线路接线区域,可完成不同启动方式的运行模式,有利于学生将理论应用于实际,并培养学生实际操作动手能力。 (5)可设置模拟故障,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作。 三、产品组成 1.直冷/间冷式电冰箱制冷系统 2.仪表 (1)交流电压表1只:测量范围0~250V,精度1.5级,用于监测电源电压。 (2)交流电流表1只:测量范围0~5A,精度1.5级,用于观测系统启动电流及正常工作电流。 (3)温度表1只:采用PT100传感器,三位半数显,用波段开关进行切换,可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。 (4)真空压力表2只:测量范围为-0.1~0.9MPa、-0.1~1.5MPa,可显示系统低压侧、高压侧的压力。 3.故障设置模块 (1)实训台设计有自动故障排除盒,学生通过对应电气控制原理图检测并找到故障后,只需通过操作故障排除按钮即可将对应故障排除。 (2)实训台设计有独立的故障设置系统,且各种故障现象均模拟实际故障情况,实现了电路实际故障的全模拟,更利于学员对实际电气控制电路的了解及实际故障情况的熟悉。 4.常用学习模块: 使用190×145mm的开模透明底盒,面板可以直观看到器件的实物及相关的原理介绍.对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。 分为三个区域,分别为图例标示区、识读要点区及认知检测区。 图例标示区:展示固定电阻、可调电阻、热敏电阻的符号及电阻的标示方法(色环法、直标法、数标法)。 识读要点区:展示色环符号的规定,提供四环电阻、五环电阻、贴片电阻的示例详解。 认知检测区:提供碳膜电阻,包括1/8W、1/4W、1/2W三类小功率共6个实际电阻,全部为E24系列阻值;金属膜电阻1/8W、1/4W、1/2W三类小功率共6个E96系列阻值实际电阻;贴片电阻类,包括0603、0805、1206、1210四类封装形式共6个实际电阻。所有电阻两端提供可供检测的台阶插座。 (1)常用电容学习模块 使用190×145mm的开模透明底盒,面板可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。 分为三个区域,分别为图例标示区、识读要点区及认知检测区。 图例标示区:展示普通电容器、极性电容器、可调电容器、单、双联电容器的符号。 识读要点区:展示E12、E24系列的标称值。提供色环电容、CBB电容、极性电容的标示及容值参数详解。 认知检测区:提供色环电容、瓷片电容、独石电容、涤纶电容、CBB电容、云母电容、钽电容、电解电容、微调电容、双联可调电容共18个典型通用电容,同时还按照封装提供0805及0603贴片电容、贴片铝电解电容、贴片极性电容共8个贴片电容。 (2)常用二极管学习模块 使用190×145mm的开模透明底盒,面板可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。 展示普通二极管、稳压二极管、光电二极管的标示方式,列举了普通二极管和发光二极管的判别方法及二极管的典型应用图示。展示了整流二极管、开关二极管、稳压二极管、发光二极管、检波二极管、红外发射接收二极管、光敏二极管、贴片二极管的实物及检测接口。 (3)常用晶体管学习模块 使用190×145mm的开模透明底盒,面板可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。 展示半导体三极管、达林顿管、场效应管、晶闸管图示,列举了常用9013、3DJ6F的识读方法;展示了小功率三极管、塑封大功率三极管、复合管、场效应管、晶闸管等实物,提供检测接口。 (4)常用数码管显示学习模块 使用190×145mm的开模透明底盒,面板可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。 展示共阴及共阳数码管的结构示意图及常用数字的数码显示方法,展示了单位数码管、双位数码管、四位数码管的实物及检测接口。 (5)常用集成IC学习模块 使用190×145mm的开模透明底盒,面板可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。 展示集成IC封装形式,如双列直插式(DIP)、表面贴装(SOP)、引线载体(PLCC)、四方扁平(QFP)。展示常用芯片引脚顺序标示图。提供了直插芯片、贴片芯片、板载芯片、特殊引脚芯片的实例。 四、实训内容 1.初级技工基本技能实训 (1)专用工具的操作 (2)制冷系统管件焊接 (3)制冷系统试压及检漏 (4)制冷系统抽真空及充注制冷剂 2.中级技能实训(设计、安装、调试及检修) (5)电冰箱电气线路器件的认识和测量 (6)直冷式电冰箱电气控制线路接线及系统运行 (7)间冷式电冰箱电气控制线路接线及系统运行 (8)直冷式电冰箱维修实训及故障分析 (9)间冷式电冰箱维修实训及故障分析 3.电冰箱故障检修 (10)门灯开路 (11)复合门开关公共端开路 (12)风扇电机开路 (13)门开关开路 (14)补偿开关开路 (15)化霜温控器开路 (16)WDF温控器H-L两端开路 (17)WDF温控器L-C两端开路 (18)WPF温控器L-C两端开路 (19)化霜时间继电器BW-BK两端开路 (20)化霜温度保险丝开路 (21)补偿电热丝开路 (22)化霜电热管开路 (23)保护继电器开路 (24)PTC启动器开路 (25)重锤启动器启动触点脱落 (26)压缩机启动绕组1-2两端开路 (27)压缩机运行绕组1-3两端开路 (28)系统脏堵 (29)系统冰堵
实训台提供1/9匹冰箱制冷压缩机QD30(85W 0.65A R12)、直冷式蒸发器(铝复合板吹胀式蒸发器及下蒸发器)、间冷式蒸发器(翅片盘管式蒸发器)、钢丝式冷凝器(17档)、冷凝风扇(间冷风机)、照明灯及门开关、定时化霜时间继电器、补偿电热丝、补偿开关、温控器(WDF型、WPF型)化霜温控器(-5℃ ),除霜温度保险丝(65℃ )、双金属片热保护继电器、PTC启动器、重锤启动器、毛细管、。
