产品展示--[电子膨胀阀控制实训系统]

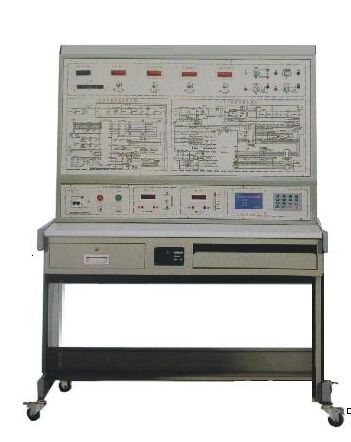

KCKT-01X型电子膨胀阀控制实训系统

一.概述

电子膨胀阀控制器专门用于中央空调系统中电子膨胀阀的开度控制,可以替代热力膨胀阀和毛细管,能达到良好的温度和制冷剂流量的控制效果,并能起到良好的节能作用。能实现制冷剂流量的自动调节,达到快速制冷、精确控温、节能等目的。具有可逆性,能实现制冷、制冷热状态下的流量自动控制。

.功能特点

1)多点温度检测电子膨胀阀控制器同时检测系统的制冷蒸发器进口温度、制热蒸发器进口温度和回气管温度。检测的温度可以手动查询显示,当传感器损坏时,显示故障代码。温度传感器:制冷蒸发器进口温度传感器(T1),制热蒸发器进口温度传感器(T2),回气管温度传感器(T3)控制器说明

2)电子膨胀阀控制器的控制对象是500P开度的电子膨胀阀

3)所有控制参数可设置电子膨胀阀控制器内所有与控制相关的温度参数和时间参数都可以调整,以适应不同的机组或电子膨胀阀。

4)温度和开度可显示查询电子膨胀阀控制器所有检测到的温度都可以被查询,电子膨胀阀的开度也可以实时查询显示。

5)手动调节功能在机组开发和调试阶段,可以通过电子膨胀阀控制器手动调整电子膨胀阀的开度,取得有效的试验数据。

6制冷自动调节
制冷运行时,如果对应压缩机关闭,则电子膨胀阀保持当前开度值不变。
压缩机启动后,膨胀阀控制器每隔 60S间调整一次膨胀阀的开度,调节依据是△TT回气-T 制冷)

7)设置查询键

可查询关键点管路路温度,以方便设定调试温度。

8)数码管显示器

在线显示膨胀阀开度、温度以及故障代码。

9)三只模拟温度表,实时显示在线模拟温度,三只模拟电位器,可设定在线测试温度,模拟制冷机组各种工作状态。

.技术参数:

1、工作电压:控制器变压器:初级220V/AC  次级①14.5V/AC   频率50HZ

2、工作环境温度:-10℃—+60

3、储存环境温度:-20℃—+70

4、相对湿度:40%—98%

.实训内容

1、膨胀阀门检测不到制冷蒸发器进口温度传感器开路,制冷系统不工作

2、膨胀数控阀门检测不到制热蒸发器进口温度传感器,制冷系统不工作

3、膨胀数控阀门检测不到回气管温度传感器 ,制冷系统不工作

4、膨胀数控阀门检测不到电子膨胀阀接口,制冷系统不工作

5、膨胀数控阀门管道的连接

6、膨胀数控阀门管道的连接后的调试

7、手动调节调试

8、自动控制调节
