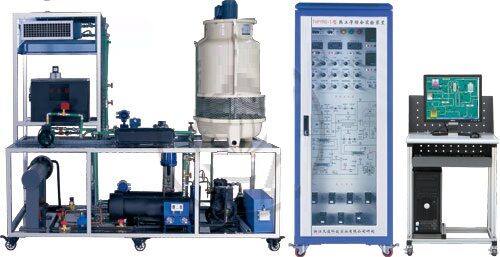

KCKT-01Z型蓄冷空调制冷技术实训装置（不含模拟房）
一、概述
冰蓄冷空调是利用夜间低谷负荷电力制冰储存在蓄冰装置中，白天融冰将所储存冷量释放出来，减少电网高峰时段空调用电负荷及空调系统装机容量，它代表着当今世界中央空调的发展方向。该实训装置是根据《蓄冷空调系统原理、工程设计及应用》、《蓄能空调技术及其发展》等课程的实践教学而开发设计的新型实训设备。整个装置采用直接蒸发制冰系统，系统主要由制冷机组、蓄冰装置、空调末端装置、空调循环水泵、乙二醇泵、载冷剂（乙烯乙二醇水溶液）等组成。适合各院校空调工程专业、建筑环境与设备工程等专业相关课程的实训教学。
二、特点
1.本装采用工业现场的真实蓄冷空调部件，与实际应用接轨；
2.蓄冷空调系统可组成蓄冷运行、取冷供冷运行和常规空调运行三种运行工况；
3.本装置将直接蒸发制冰蓄冷、制冷剂内融冰取冷及大温差过冷有机结合为一体。
4.系统结构简单紧凑、蓄冷取冷方便、控制灵活有效。
三、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃)；海拔＜4000m
3.装置容量：＜4kVA
4.制冷剂：R22
5.载冷剂：乙烯乙二醇水溶液
6.安全保护：设有电流型漏电保护、接地保护，安全符合国家标准
四、系统配置
1.实训台：采用不锈钢结构，结构清晰、紧凑。
2.控制柜：铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器(PLC主机)、接触器、热保护器等控制元件。面板上面有总电源控制开关、电压表、电流表、手动旋钮开关、工作状态指示灯、系统流程图及PLC主机单元。
3.交流电源控制：三相四线制AC380V电源供电，并设有漏电保护器控制控制屏总电源。
4.控制系统：控制系统由电气控制、PLC可编程控制器、计算机组态监控组成。
5.系统基本组成：主要由制冷机组、蓄冰装置、乙二醇泵、电磁阀、板式换热器、空调末端装置、空调循环水泵、乙二醇泵、载冷剂（乙烯乙二醇水溶液）等组成。
6.电源电压指示：提供系统电网监控交流电压表、交流电流表，制冷机组运行交流电流表等。
7.制冷系统压力指示：提供2只真空压力表和1只双组压力控制器，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力变化；对压缩机起到保护作用。
五、基本配置：
|
编号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
压缩机（3P） |
台 |
1 |
谷轮低温300C半封闭压缩机380V/50HZ |
|
2 |
定制一次蒸发器 |
只 |
1 |
3P干式 |
|
3 |
模拟锅炉 |
台 |
1 |
1000W冬天供热 |
|
4 |
储液器 |
个 |
1 |
2L |
|
5 |
电磁阀 |
套 |
1 |
DN20蓄能切换 |
|
6 |
冷却水系统 |
套 |
1 |
系Y型过滤网(材质：黄铜、进出口管径20mm)、闸阀(材质：黄铜、进出口管径20mm)、单向阀(材质：黄铜、进出口管径20mm)接头采用铝塑管和铜接头 |
|
7 |
冷冻水系统 |
套 |
1 |
Y型过滤网(材质：黄铜、进出口管径20mm)、闸阀(材质：黄铜、进出口管径20mm)、单向阀(材质：黄铜、进出口管径20mm)接头采用铝塑管和铜接头 |
|
8 |
乙二醇泵 |
套 |
1 |
输出功率：550W、额定转速：2850rpm、额定流量：38L/min、额定扬程：10m、进出口管径：25mm |
|
9 |
手阀 |
只 |
4 |
制冷管道 |
|
10 |
高低压表 |
只 |
2 |
1.5MP、3.0MP各一只 |
|
11 |
膨胀阀 |
只 |
1 |
星昌3MM |
|
12 |
继电器 |
只 |
1 |
|
|
13 |
蓄冰水箱400*300*300 |
只 |
1 |
定制、不锈钢水箱外部包有保温板，内置冰槽 |
|
14 |
冷却水泵 |
台 |
1 |
|
|
15 |
电磁阀 |
只 |
1 |
|
|
16 |
3吨冷却水塔 |
只 |
1 |
冷却塔（冷却水量：3m3/h、外形尺寸：Φ70×113cm、电机功率：0.18KW）、冷却水泵（输出功率：200W、输入功率：400W、额定转速：2850rpm、额定流量：3T、额定扬程：10m、进出口管径：25mm(1″)）、水流开关（进出口管径：20mm） |
|
17 |
过滤器3/8 |
个 |
1 |
|
|
18 |
视液镜3/8 |
个 |
1 |
|
|
19 |
风量调整开关 |
个 |
1 |
|
|
20 |
水路截止阀，升降式手轮阀，全铜1/2 |
只 |
10 |
全铜水阀 |
|
21 |
交流接触器 |
只 |
10 |
220V |
|
22 |
冷凝器水炮 |
只 |
1 |
3P |
|
23 |
中央空调板式换热器3P |
套 |
1 |
内部溶液为水。乙二醇泵板式换热器 （单片换热面积：0.023m2、最大流量：4m3/h、材质：不锈钢、设计温度：-195℃～220℃ |
|
24 |
冷却风机 |
个 |
1 |
300MM |
|
25 |
不锈钢补水水箱 |
套 |
1 |
规格：400*300*350 |
|
26 |
钢架（含水箱支架） |
套 |
1 |
规格：2000*1000*800 |
|
27 |
配电控制柜，网络式机柜 |
台 |
1 |
规格：1800*700*700 |
|
28 |
制冷水泵550W |
个 |
1 |
输出功率：550W、额定转速：2850rpm、额定流量：38L/min、额定扬程：10m、进出口管径：25mm(1″) |
|
29 |
微机与控制柜通讯连接线 |
条 |
1 |
|
|
30 |
制热水泵550W |
个 |
1 |
输出功率：550W、额定转速：2850rpm、额定流量：38L/min、额定扬程：10m、进出口管径：25mm |
|
31 |
中央空调控制实训软件 |
套 |
1 |
|
|
32 |
实验操作指导书 |
套 |
1 |
|
|
33 |
中间继电器 |
只 |
8 |
24V |
|
34 |
PLC，FX3U-32M |
台 |
1 |
|
|
35 |
数据采集系统 温度采集模块 |
套 |
2 |
FX2N-4AD-PT |
|
36 |
压力采集模块 |
块 |
1 |
FX2N-2AD |
|
37 |
压力变送器 |
只 |
2 |
0-10V |
|
38 |
温度传感器 |
个 |
6 |
PT100 |
|
39 |
可移动式学生终端计算机台架 |
套 |
1 |
（钢木结构≥材500×550×900 mm） |
|
40 |
直流开关电源 |
套 |
1 |
|
|
41 |
工业组态软件 |
套 |
1 |
|
|
42 |
PLC编程软件 |
套 |
1 |
|
|
43 |
中央空调PLC应用程序 |
套 |
1 |
|
|
44 |
中央空调组态应用程序 |
套 |
1 |
|
|
45 |
其他配件其他配件 |
套 |
1 |
活动扳手（0-250mm)，十字螺丝刀、内六角扳手 |
|
46 |
风机盘管 |
套 |
1 |
三档调速、接口25MM，额定转速：2850rpm量500，蒸发面积1平米 |
|
47 |
计算机，品牌电脑，配置不低于CPU Intel酷睿2双核E7500/内存 2G DDR2/硬盘320G/声卡全双工/DVD刻录/17寸液晶显示器/网卡/4个以上USB/WindowsXP操作系统。 |
套 |
1 |
电脑用户自配 |
六、实训项目
1、蓄冷空调系统结构及工作原理
2、蓄冷空调启动、运行和调试
3、蓄冷空调运行工作情况记录、运行参数检测
4、蓄冷空调的控制流程和控制原理
5、可编程控制器的编程、调试和应用
6、认识中央空调的结构及设备的实训；
7、中央空调启动和停止的实训；
8、中央空调的运行、调节操作实训；
9、对中央空调的运行工况及各运行参数进行检测实训；
10、对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训；
11、配套压力变送器、温度传感器和相应的A/D转换功能模块，可对整个中央空调的运行参数进行采集、实时监控等实训；
12、组态技术应用实训：采用组态技术实现对中央空调运行进行动画显示，运行数据显示、实时监控、组态等功能；
13、网络远程控制实训；
14、网络的安装及设置实训；
15、传感器及变送器安装和使用实训。
