产品展示--[冰箱空调制冷控制实训装置]

KCKT-01V型冰箱空调制冷控制实训装置

 冰箱空调制冷控制实训装置,是根据欧洲标准设计和一款出口转内销售产品,满足教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,以能力为本位、以就业为导向,紧密结合生产实际和职业岗位的技能要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(初级、中级、高级)》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。

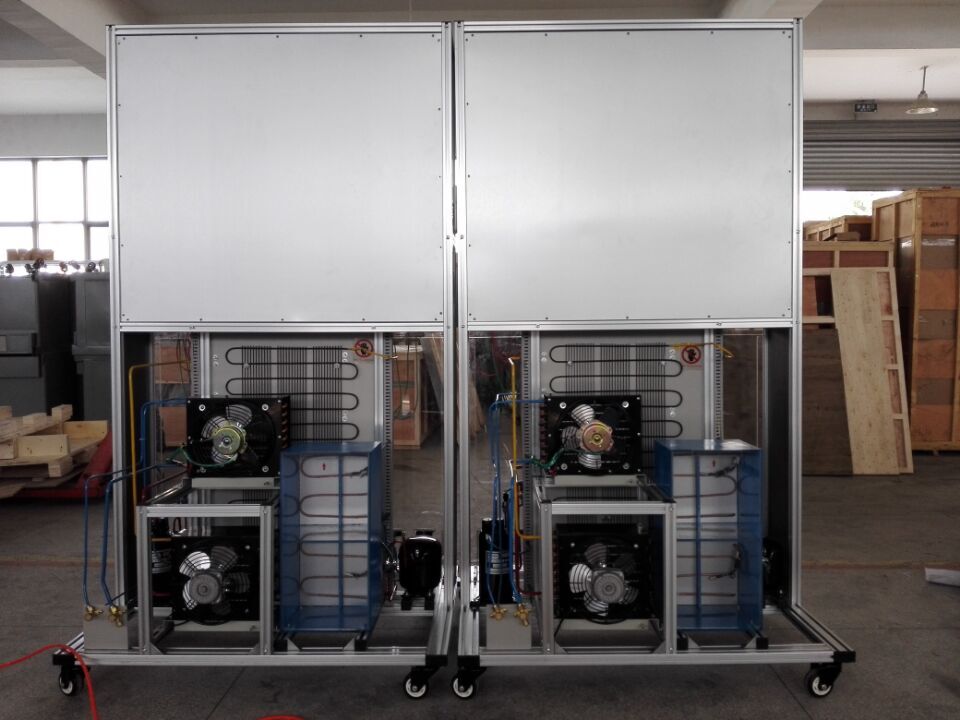

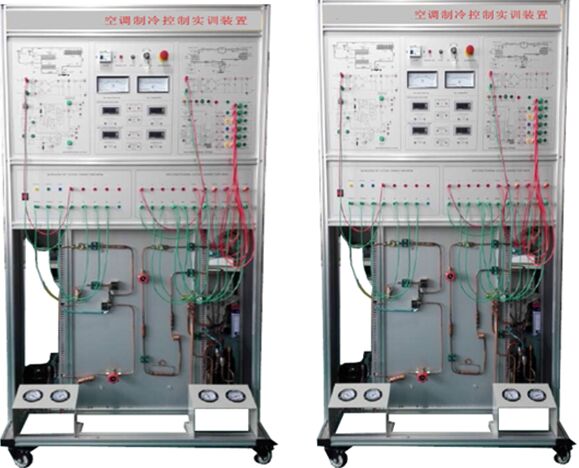

参考图片





一、特点

  系统集模拟空调、模拟冰箱于一体,采用真实的制冷机组,满足实际教学,装置配置了2套系统,空调系统1套、直冷式电冰箱综合系统1套可同时满足对空调、冰箱实训操作考核的要求整套实训装置集空调、冰箱的制冷系统、电气控制系统、故障模拟系统于一体,系统真实完整,结构清晰、紧凑实训装置直观展示了热泵型分体空调的系统结构、工作原理,可清楚的看到制冷循环系统结构及主要部件的实物,系统还配置有指针式交流电压表、指针式交流电流表、数显温度表、真空压力表、信号灯使整个热泵分体空调系统、冰箱系统的实时工作状态一目了然;此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分可模拟故障设置,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作。

二、技术参数

1、输入电源:单相三线~220V±10% 50Hz/60HZ

2、装置容量:<1.2kVA

3、外形尺寸:1000mm×700mm×1900mm

4、制冷剂类型:空调R22、冰箱12a

5、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

6、压力传感器:电压5V/输出信号0.5-10V

三、装置的基本装备

  本实训装置主要由电源控制屏、实训桌、故障箱、测试箱等组成。

1、电源、仪表控制屏:

控制屏为铝合金结构,铝质面板,为实训提供交流电源、各种测试仪表及实训器件等,具体功能如下:

交流电源控制单元:单相三线制220V交流电源供电,交流电压表2只 测量范围0~250V,用于监测电网电压,交流电流表2只测量范围分别为0~10A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制控制屏总电源,控制屏的供电由钥匙开关控制

制冷系统压力检测单元:提供4只真空压力表,测量范围分别为-0.1~0.9MPa、-0.1~1.5MPa、-0.1~3.5MPa,用于测量空调、冰箱系统高、低压侧压力

温度检测单元:提供三位半数字温度表4只,用波段开关切换,显示不同点的温度变化情况

电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。

冰箱和空调压缩:包括所有配件都采用单相三线~220V±10% 50Hz/60H,设计,可让学生在单相三线~220V±10% 50Hz/60HZ电源下运行实验。

配有四个数字压力测试仪:可同时显示空调高压0-3.5MP,空调低压0-1.5MP,冰箱高压0-3.5MP,冰箱低压0-1.5MP的实时动态压力值,压力传感器采用电压型传感器。

冰箱采用电子温度控制器RE204,设有模拟冰箱箱体,(包括冷冻室,冷藏室)

配有四个数字压力传感器:0-10V可同时显示空调高压0-3.5MP,空调低压0-1.5MP,冰箱高压0-3.5MP,冰箱低压0-1.5MP的实时动态压力值,压力传感器采用电压型传感

2、实训台

实训桌为铝合金双层亚光密纹喷塑结构,防水、耐磨高密度板,结构坚固,造形美观大方;桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定,有利于实训室的布局。

3、实训故障

提供模拟空调与模拟冰箱多个故障打接线点,提供常见的空调冰箱电气节电路连接,用来模拟系统的故障;设置类型有:电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、冰箱模拟故障开关量,满足多点故障设置要求。

四、制冷制热实验台组件配置清单:

序号

名称

数量

备注

1

空调压缩机

1

750W,50HZ/60HZ

2

箱压缩机

1

60W,50HZ/60HZ

3

调冷凝器

1



4

空调蒸发器

1



5

四通阀

1



6

空调控制主板

1



7

遥控器

1



8

手阀

2



9

视液镜

2



10

起动电容

1



11

风机

3



12

压力表支架

2



13

压力传感器

4

电源5V、输出信号0-10V/0-3.5MP

电源5V、输出信号0-10V/0-1.5MP

14

空调过滤器

1



15

冰箱过滤器

1



16

冰箱冷凝器

1



17

冰箱蒸发器

1



18

冰箱温控器

1



19

实验台面板

2



20

高压表

2



21

低压表

2



22

0~220V交流电表

1



23

数显温度表

4

显示关键点温度

24

0~5A电流表

2



25

数显压力表

4

KC-012W输入信号0-10V

26

指示灯

10



27

保险管座

1



28

漏电保护开关

1



29

三插件

2



30

B型四脚开关

2



31

连接线

15



32

圆形铜管

1



33

接水盒

2

蒸发器,冷凝器用

34

空调三通阀支架

1



35

空调三通阀

2

IP

36

冰箱

1

含冷藏和冷冻室

37

除霜传感器

1

10K

38

冷藏传感器

1

50K

39

冷藏电磁阀1

1

220V二通

40

冷冻电磁阀1

1

220V二通

41

冰箱控制主板

1



五:实验项目

1、直冷电冰箱系统调试

2、间冷电冰箱系统调试

3、冰箱制冷系统故障

4、空调制冷系统故障

5、电冰箱检测与故障分析

6、空调检测与故障

7、RE204控制电路故障

8、除霜传感器开路

9、RE204冰箱传感器开路

10、冷冻电磁阀1故障

11、冷藏电磁阀2故障

12、冰箱电源检测连接:电脑板不得电,整机不工作

13、外风机电路检测连接:电脑板不得电,整机不工作

14、空调,压缩机检测连接电脑板不得电,整机不工作

15、四通阀门检测连接:无+5V直流电源输出,整机不工作

16、室内风机高风检测连接

17、室内风机中风检测连接

18、室内风机低风检测连接

19、室内管温温度传感器短路

20、f1启动电容开路:电机无法启动,电机不工作

21、运行绕组开路:电机无法启动,电机不工作

22、四通阀YV线圈开路:四通阀不工作,制热工况时不起作用

23、保护继电器SAT开路:压缩机不能工作

24、室内温度传感器短路:压缩机不能工作,启动电流很大

25、压缩机运行绕组CM开路:压缩机不能工作,启动电流很大

26、快速冷冻电路检测连接

27、继电器RLY5线圈工作检测:模拟室内调速时,高档风速不起作用

28、继电器RLY4线圈工作检测:模拟室内调速时,中档风速不起作用

29、继电器RLY3线圈工作检测:模拟室内调速时,底档风速不起作用

30、继电器RLY2线圈开路:四通阀阀体不动作

31、继电器RLY1线圈工作检测:压缩机不工作

32、RE204控制电路故障
