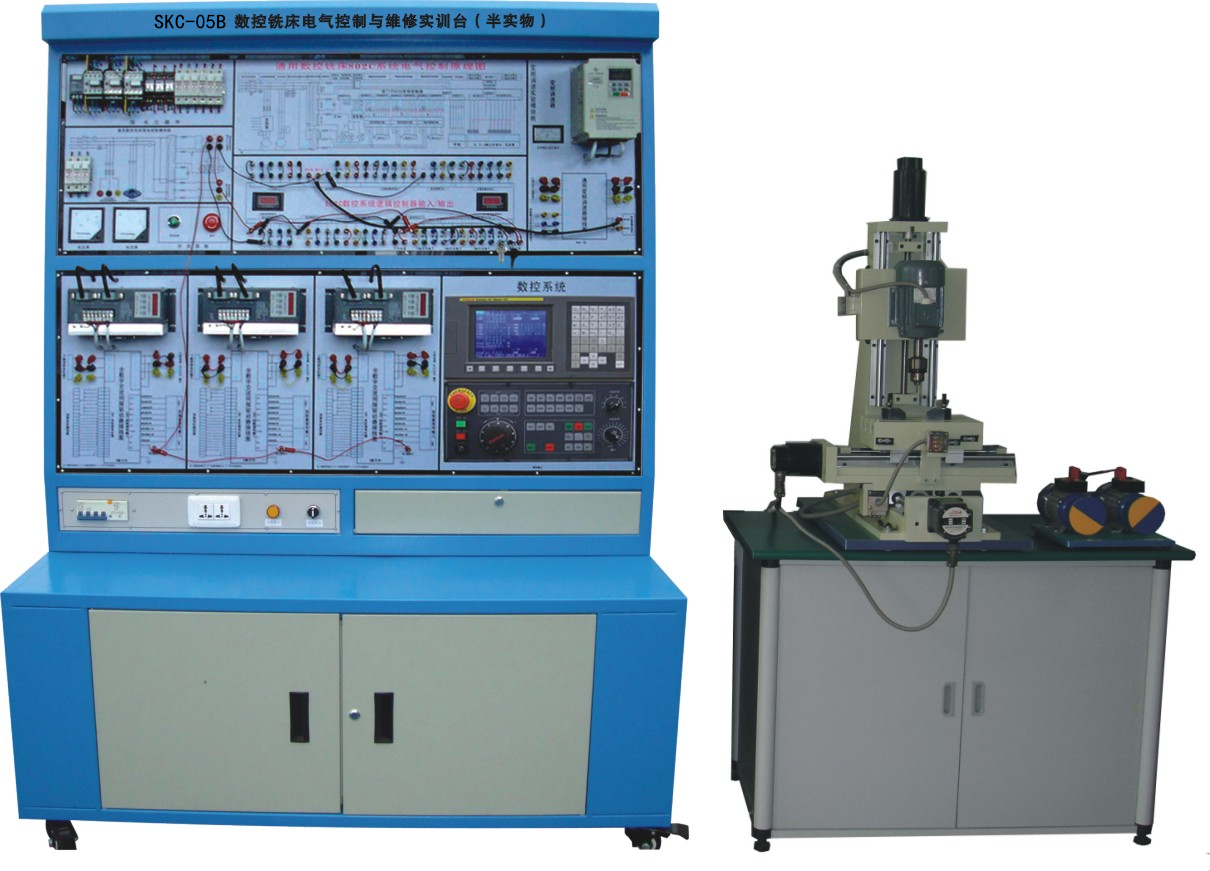

SKC-05B型数控铣床维修实训系统（西门子半实物）（各种系统）

数控铣床维修实训特点:

1.系统（西门子半实物）（各种系统）由实训台和半实物组成，能完成数控系统的安装调试、参数设置、PMC编程、故障诊断与维修、数控铣床装配调试、数控编程与加工操作等到多项教学实训。

2.系统采用开放式结构，将一台数控铣床电控系统在实训台上进行分解展示，模块化设计，将数控系统接口信号在各模块上展开，信号可测量。

3.数控系统单元采用法那科 “FANUC 0i Mate MC”数控系统。

4.半实物数控铣床采用直线圆形高碳钢导轨，具有一定的铣削能力，可对有机玻璃、塑料等材料进行简单铣削加工，具有真实数控铣床的机械运动，X、Y、Z进给轴采用伺服电机驱动，并设计有正负限位，参考点等开关，主轴采用三相异步电机变频控制，由三菱变频器驱动，实现无级调速控制。

二、技术性能

1、输入电源：三相四线380V±10% 50Hz

2、装置容量：＜2kVA

3、实训台外形尺寸：180cm×70cm×189cm

三、配置及功能

1、控制屏采用铁质双层亚光密纹喷塑结构。

2、电源部分采用三相四线380V交流电源供电，漏电保护器控制总电源，控制屏的供电由钥匙开关和启停开关控制，电压表监控电网电压。

3、X/Y/Z进给轴均采用βi系列交流伺服电机驱动。

4、主轴电机由变频器进行无级调速。

5、设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障；在实训台上有LCD点阵图滚屏显示故障代码，具有数控铣床的故障维修考核功能。配套试卷考题300道。

四、半实物数控铣床参数：

1.主轴夹头装夹范围：φ1-13 mm

2.工作台面积：300×200 mm

3.工作台T型槽数及宽度：3×10mm

4.X/Y/Z轴行程：200×200×150mm

5.定位精度：0.02 mm

6.主轴电机功率：180W

7.主轴最高转速：1500rpm

8.外形尺寸：700×600×800 mm

五、部分实训项目：

1、数控铣床电气系统的设计

2、数控系统的初始化

3、数控系统的参数设置

4、输入输出信号的使用

5、机床参考点的设置

6、进给驱动单元的调试与应用

7、主轴变频器的调试与应用

8、数控系统的通讯

9、PMC编程及应用

10、数控铣床故障诊断与维修

11、数控铣床编程操作与加工
