产品展示--[1690型综合型加工中心]

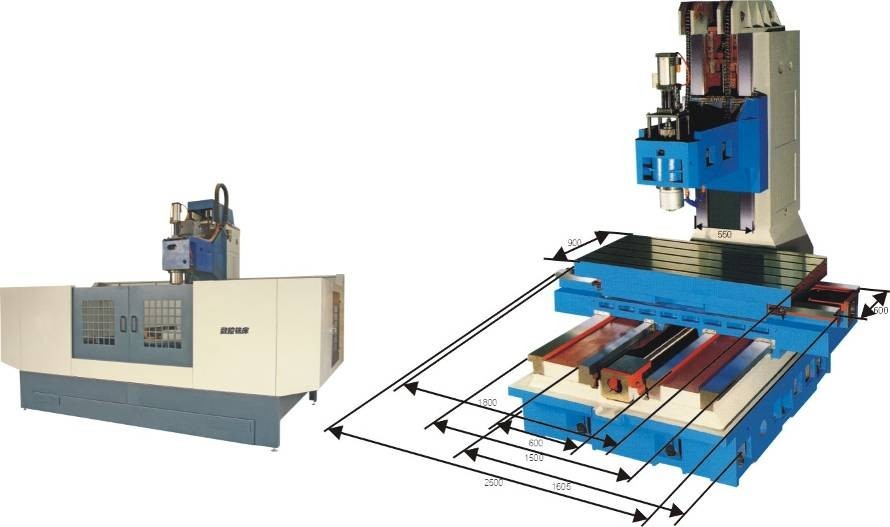

KC-1690型综合型加工中心

   综合型加工中心Y轴方向的底座采用4轨超大跨距,提高承载的刚性,同时机床保证机床灵活机动的移动性,是一款综合用途广泛的机型。

1、树脂砂铸件,淬火一贴塑滑动导轨副

2、采用台湾丝杆副,台湾增压缸

3、选用进口轴承,进口联轴器(R+W

4、不锈钢导轨防护,电动润滑

数控系统:三菱M70B或法那科0i MD

KC-1690型综合型加工中心



主要技术参数:

机型

KC1690

机型

KC1690

工作台

900×1800mm

Z滚珠丝杆规格

5508mm

X.Y.Z行程

1600×900×680mm

X/Y/Z电机连接方式

直联

主轴锥孔

BT50/155

推荐主电机功率

18.5KW

主轴转速(台大主轴)

8000rpm

伺服电机扭矩

X:24NMY:30NMZ:30NM

主轴中心至立柱导轨距离

950mm

T型槽

5-22×165mm

主轴端面至工作台面距离

160-840mm

工作台承重

1600kg

X/Y滚珠丝杆规格

5508mm

机床重量

15. t
