SHKCSXW-05B型数控铣床电气控制与维修实训台
（FANUC半实物）
近年来，随着数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控铣床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控铣床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。

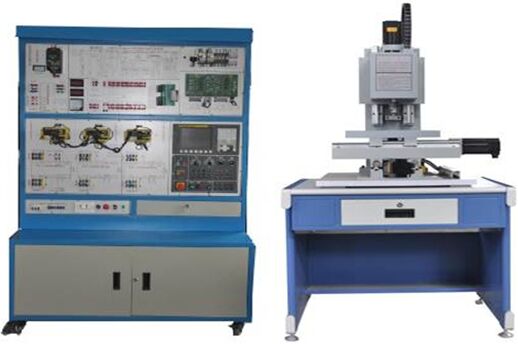

实训台配有：半实物铣床1台、主轴1套、冷却泵1台、伺服电机3台及限位开关和机床零点等。
一、实验台技术参数：
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核：32项（智能型）
3、工作环境：温度-200C～400 C
4、整机容量：≤3kVA；
5、实验台尺寸：
（1）：实训屏规格：长×宽×高（mm）=1370 mm×750 mm×1850 mm；
（2）：半实物含桌：长×宽×高（mm）=1000 mm×600 mm×1450 mm；
6、数控机床故障诊断维修考核功能，可设置数控机床数几十个典型的电气故障。考核系统采用智能考核的方式，并具有联网的功能。故障可通过计算机设置，也可在智能考核终端上设置。学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除，多台设备可通过无线网络和上位机进行联网，对教师登录、学生考试、故障题库、分别设置集中管理。并能对考试结果进行分析评估、存档、打印。
7、半实物数控铣床采用直线导轨，具有一定的铣削能力，可对有机玻璃、塑料等材料进行简单铣削加工，具有真实数控铣床的机械运动，X、Y、Z进给轴采用伺服电机驱动，并设计有正负限位，参考点等开关，主轴采用三相异步电机变频控制，由变频器驱动实现无级调速控制。
二、机床参数：
|
工作台面积 |
≥370×200mm |
|
T型槽 |
10×3 |
|
工作台最大承重 |
30Kg |
|
X向行程/导轨/滚珠丝杠形式 |
≥350mm/线轨/进口滚珠丝杆 |
|
Y向行程/导轨/滚珠丝杠形式 |
≥200mm/线轨/进口滚珠丝杆 |
|
Z向行程/导轨/滚珠丝杠形式 |
≥200mm/线轨/进口滚珠丝杆 |
|
X向快速移动速度 |
3m/min |
|
Y向快速移动速度 |
3m/min |
|
Z向快速移动速度 |
3m/min |
|
主轴电机功率 |
≥0.37Kw |
|
主轴转速（变频） |
≥50-2800rpm（无级调速） |
|
选用刀具直径范围 |
1-16mm |
|
定位精度 |
±0.01mm |
|
重复定位精度 |
±0.008mm |
|
数控系统控制轴数 |
≥3轴 |
|
机床外形尺寸(长宽高) |
≥1200×720×1500mm |
|
数控系统/分辨率 |
FANUC 0I MATE MD/0.001mm |
三、产品组成部分
数控铣床维修实验台是由FANUC 0I –MATE MD数控系统，机床电气控制接口板、伺服主轴实验板、交流伺服驱动器及伺服电机、输入输出模块、低压电气元件的原理和接线、编程、接线等组成。
四、产品的特点：
1.尽其所能将所配数控系统的精髓，用最直观的方法展示给用户，使用户能最大限度的参与并获得深切的体会以达到融会贯通的效果。
2.方便拆卸的方案设计，使得用户在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象。
3.涉及内容丰富；数控系统、伺服单元、逻辑控制、低压电器、电机…
五、基本实验实习项目
实验1：数控铣床维修实训装置电源控制
实验2：FANUC 0i数控系统的操作、接口实验
实验3：主轴调速实验（系统控制）
实验4：变频主轴参数优化实验
实验5：X轴伺服电机驱动控制实验
实验6：Y轴伺服电机驱动控制实验
实验7：Z轴伺服电机驱动控制实验
实验8：正负超程限位、零点实验
实验9：手轮（手摇脉冲发生器）实验
实验10：铣床数控系统控制加工实验
实验11：数控铣床系统通讯实验
实验12：数控铣床PMC编程与连接实验
实验13：数控铣床电气综合安装
实验14：PMC用户程序的设计
实验15：PMC用户程序的调试
实验16：数控铣床NC参数调试（－）
实验17：数控铣床NC参数调试(二)
实验18：数控铣床丝杆反向间隙补偿实验
实验19：数控铣床丝杆螺距补偿实验
实验20：数控铣床智能故障设置与排除实验
六、配置清单
|
序号 |
材料名称与规格型号 |
数量 |
单位 |
|
1 |
数控系统（采用FANUC 0I MATE MD） |
1 |
台 |
|
2 |
机床实训控制台（采用铁质钣金喷塑结构） |
1 |
台 |
|
3 |
半实物铣床 |
1 |
台 |
|
4 |
手摇脉冲发生器（手轮）（安装在面板上） |
1 |
台 |
|
5 |
轴选、倍率开关 |
2 |
只 |
|
6 |
冷却泵电机 |
1 |
台 |
|
7 |
三相交流伺服电机（βis系列）(安装在半实物上) |
3 |
台 |
|
8 |
交流伺服单元（βis系列，安装在面板上） |
3 |
台 |
|
9 |
X、Y、Z轴正负限位、机床回零开关（安装在半实物上） |
3 |
只 |
|
10 |
变频主轴电机（安装在实物上） |
1 |
台 |
|
11 |
I/O板 |
1 |
块 |
|
12 |
分线器(FS-50BB) （安装在面板上） |
1 |
块 |
|
13 |
电压表6L2（0~450V）（安装在面板上） |
1 |
只 |
|
14 |
电压表85L17（0~450V）（安装在面板上） |
1 |
只 |
|
15 |
24V数字直流电压表（安装在面板上） |
2 |
只 |
|
16 |
灭弧器31TX1-31A03（安装在面板上） |
1 |
只 |
|
17 |
交流接触器CJX1-22（正泰）（安装在面板上） |
2 |
只 |
|
18 |
直流继电器MY2N（安装在面板上） |
4 |
只 |
|
19 |
KT18-32（安装在面板上） |
3 |
只 |
|
20 |
断路器DZ47-60-C5（安装在面板上） |
2 |
只 |
|
21 |
漏电保护器DZ47LE-32（安装在柜上） |
1 |
只 |
|
22 |
EL（安装在面板上） |
1 |
只 |
|
23 |
风机（安装在柜内）（安装在面板上） |
2 |
只 |
|
24 |
急停开关（强电）（安装在面板上） |
1 |
只 |
|
25 |
急停开关（驱动）（安装在副面板上） |
1 |
只 |
|
26 |
钥匙开关（安装在副面板上） |
1 |
只 |
|
27 |
风机开关（安装在面板上） |
1 |
只 |
|
28 |
照明开关（安装在面板上） |
1 |
只 |
|
29 |
单相电源插座（安装在柜上） |
1 |
只 |
|
30 |
RS232通讯模块（安装在柜侧面） |
1 |
只 |
|
31 |
电源指示灯（安装在柜上） |
1 |
只 |
|
32 |
信号连接线（安装在面板上） |
54 |
条 |
|
33 |
强电连接线（安装在面板上） |
26 |
条 |
|
34 |
直流24V电源（安装在柜内） |
2 |
台 |
|
35 |
650W变压器（安装在柜内） |
1 |
台 |
|
36 |
1500W变压器（安装在柜内） |
1 |
台 |
|
37 |
12W变压器（安装在柜内） |
1 |
台 |
|
38 |
钥匙（每套2把） |
1 |
套 |
|
39 |
CAD/CAM软件光盘 |
1 |
张 |
|
40 |
FUANC 0I –MATTE MD操作说明 |
1 |
本 |
|
41 |
FUANC 0I –MATE MD维修手册 |
1 |
本 |
|
42 |
FUANC 0I –MATE MD参数说明 |
1 |
本 |
|
43 |
实训台指导书 |
1 |
本 |
