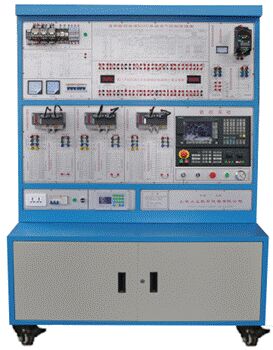

SHKCSKB-06M-3D型数控铣床电气控制与维修实训台
（SINUMERIK 808D）
近年来，随着数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控铣床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控铣床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
一、产品组成部分
SHKCSKB-06M-3D型数控铣床电气控制与维修实训台是由SINUMERIK 808D数控系统，机床电气控制接口板、伺服主轴实验板、交流伺服驱动器及伺服电机、输入输出模块、低压电气元件的原理和接线、编程、接线等组成。
二、产品的特点：
1.尽其所能将所配数控系统的精髓，用最直观的方法展示给用户，使用户能最大限度的参与并获得深切的体会以达到融会贯通的效果。
2.方便拆卸的方案设计，使得用户在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象。
3.涉及内容丰富；数控系统、伺服单元、逻辑控制、低压电器、电机…
4.可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、数控车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。要求采用开放式结构、模块化设计，既可用于教学、也可用于实训，有利于提高学生安装调试数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。要求该实验装置的主要器件均选用工控产品。
三、实训台配有：VM160型1台、主轴1套、冷却泵1台、伺服电机3台及限位开关和机床零点等。
四、实验台技术参数：
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核：28项
3、工作环境：温度-100C～400 C
4、整机容量：≤3kVA；
5、实验台尺寸：长×宽×高（mm）=1370 mm×750 mm×1900 mm；

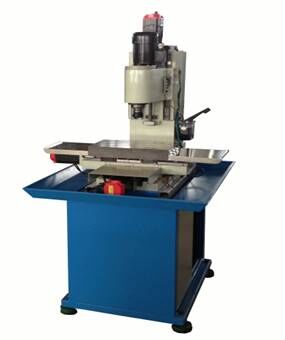

6、KC-VM160型实物小铣床主要参数：
（1)工作台面积: 500×240mm；
（2)T型槽: 10mm×3；
（3)工作台最大承重: 30Kg；
（4)X向行程/导轨形式:240mm/线轨；
（5)Y向行程/导轨形式:160mm/线轨；
（6)Z向行程/导轨形式:180mm/线轨；
（7)X向快速移动速度: 3m/min；
（8)Y向快速移动速度: 3m/min；
（9)Z向快速移动速度: 3m/min；
（10)主轴电机功率: 0.55KW；
（11)主轴转速:100-2800rpm（变频无级调速）；
（12)选用刀具直径范围: 1-16mm；
（13)刀柄形式:BT30；
（14)定位精度:±0.01mm；
（15)重复定位精度:±0.008mm；
（16) 机床外形尺寸(长宽高)：1100×960×1600mm ；
（17)机床重量：260kg；
五、产品结构
1、控制柜整体外壳为铁质钣金喷塑结构，坚固耐用。输入三相四线制380V交流电源。
2、柜体下面部分设计有两扇活动门，打开门里面空间宽敞，可安放仪器或其它物品。
3、柜体中间部分，左边装有总电源开关带漏电保护功能，总电源指示，柜体内部风机开关等；右边安装有一扇外翻的故障门，有专用钥匙锁上，设计比较隐蔽。打开故障门里面有28个考核开关，具备28项单项故障设计。
4、柜体上面部分是控制台的主控制区域，分九个控制单元：
⑴数控系统控制单元：要求控制台采用SINUMERIK 808D铣床系统。
⑵进给驱动控制单元：要求分X、Y、Z三个轴控制子单元。每个单元把各连接端子引到面板上，通过连接线的连接并可控制进给电机运行，方便学员进行操作连接。
⑶三相变频控制单元：要求本单元把各连接端子引到面板上，通过连接线的连接可控制电机运行，实现无级调速，方便学员进行操作连接。
⑷数控机床控制线路全局图：把数控机床的强电控制部分、继电器控制部分、数控系统的输入/输出部分全部展示出来，作为一个示范，以便学员能更加方便操作维修机床。
⑸数控系统输入/输出控制单元：全面剖析数控系统控制机床的原理与特点，内容包括伺服模拟信号输入/输出；主轴变频信号模拟量输出控制；冷却控制、机床零点信号控制、机床限位信号控制等。
⑹强电元器件安装区：把所有强电元器件统一安装在此处，如：交流接触器、直流继电器、保险管、三相灭弧器等。
⑺强电输出单元：把强电部分通过端子座引出，通过延长连接线对各单元进行连接。
⑻开关控制和电压电流指示单元：通过电压表和电流表来检测电源工作情况；用开关来控制及保护电路。
（9）故障考核模块：通过故障考核模块，老师可以随意给学生设定故障，让学生通过现象排除故障。
六、基本实验实习项目
实验1、数控铣床维修实训装置电源控制
实验2、数控系统的操作、接口实验
实验3、主轴调速实验（系统控制）
实验4、变频主轴参数优化实验
实验5、X轴伺服电机驱动控制实验
实验6、Y轴伺服电机驱动控制实验
实验7、Z轴伺服电机驱动控制实验
实验8、正负超程限位、零点实验
实验9、手轮（手摇脉冲发生器）实验
实验10、铣床数控系统控制加工实验
实验11、数控铣床系统通讯实验
实验12、数控铣床编程与连接实验
实验13、数控铣床电气综合安装
实验14、数控铣床NC参数调试（－）
实验15、数控铣床NC参数调试(二)
实验16、数控铣床丝杆反向间隙补偿实验
实验17、数控铣床丝杆螺距补偿实验
实验18、数控铣床智能故障设置与排除实验
七、配置清单
|
序号 |
材料名称与规格型号 |
数量 |
单位 |
|
1 |
数控系统（采用SINUMERIK 808D） |
1 |
台 |
|
2 |
机床实训控制台（采用铁质钣金喷塑结构） |
1 |
台 |
|
3 |
VM160型实物铣床 |
1 |
台 |
|
4 |
手摇脉冲发生器（含手轮、轴选、倍率开关）（安装在柜体侧面） |
1 |
台 |
|
5 |
冷却泵电机 |
1 |
台 |
|
6 |
三相交流伺服电机 (安装在实物铣床上) |
3 |
台 |
|
7 |
交流伺服单元（安装在面板上） |
3 |
台 |
|
8 |
X、Y、Z轴正负限位、机床回零开关（安装在实物铣床上） |
3 |
只 |
|
9 |
变频主轴电机（安装在实物铣床上） |
1 |
台 |
|
10 |
I/O板（安装在面板上） |
1 |
块 |
|
11 |
分线器(FS-50BB) （安装在面板上） |
1 |
块 |
|
12 |
电压表6L2（0~450V）（安装在面板上） |
1 |
只 |
|
13 |
电压表85L17（0~450V）（安装在面板上） |
1 |
只 |
|
14 |
24V数字直流电压表（安装在面板上） |
2 |
只 |
|
15 |
灭弧器31TX1-31A03（安装在面板上） |
1 |
只 |
|
16 |
交流接触器CJX1-22（正泰）（安装在面板上） |
2 |
只 |
|
17 |
直流继电器MY2N（安装在面板上） |
4 |
只 |
|
18 |
KT18-32（安装在面板上） |
3 |
只 |
|
19 |
断路器DZ47-60-C5（安装在面板上） |
2 |
只 |
|
20 |
漏电保护器DZ47LE-32（安装在柜上） |
1 |
只 |
|
21 |
EL（安装在面板上） |
1 |
只 |
|
22 |
风机（安装在柜内）（安装在面板上） |
2 |
只 |
|
23 |
急停开关（强电）（安装在面板上） |
1 |
只 |
|
24 |
急停开关（驱动）（安装在副面板上） |
1 |
只 |
|
25 |
钥匙开关（安装在副面板上） |
1 |
只 |
|
26 |
风机开关（安装在面板上） |
1 |
只 |
|
27 |
照明开关（安装在面板上） |
1 |
只 |
|
28 |
单相电源插座（安装在柜上） |
1 |
只 |
|
29 |
RS232通讯模块（安装在柜侧面） |
1 |
只 |
|
30 |
电源指示灯（安装在柜上） |
1 |
只 |
|
31 |
信号连接线（安装在面板上） |
54 |
条 |
|
32 |
强电连接线（安装在面板上） |
26 |
条 |
|
33 |
直流24V电源（安装在柜内） |
2 |
台 |
|
34 |
650W变压器（安装在柜内） |
1 |
台 |
|
35 |
1500W变压器（安装在柜内） |
1 |
台 |
|
36 |
12W变压器（安装在柜内） |
1 |
台 |
|
37 |
钥匙（每套2把） |
1 |
套 |
|
38 |
CAD/CAM软件光盘 |
1 |
张 |
|
39 |
编程与操作说明书 |
1 |
套 |
|
40 |
调试手册 |
1 |
本 |
|
41 |
诊断说明 |
1 |
本 |
|
42 |
实训台指导书 |
1 |
本 |
|
43 |
故障模块（含门锁） |
1 |
套 |
附件清单
|
序号 |
材料名称与规格型号 |
数量 |
单位 |
|
1 |
急停开关 |
1 |
只 |
|
2 |
钮子开关 |
4 |
只 |
|
3 |
24V继电器 |
1 |
只 |
|
4 |
保险管（4A） |
4 |
只 |
|
5 |
24V指示灯 |
1 |
只 |
|
6 |
220V指示灯 |
1 |
只 |
|
7 |
接插件（小） |
5 |
条 |
|
8 |
接插件（大） |
4 |
条 |
