SHKC-08B型普通车床拆装维修实训装置

一、产品概述

本装置是专门为职业院校、技工学校、职业教育培训机构研制的普通车床装调维修技能实训考核设备，根据机电类行业中普通机床维修技术的特点，并结合普通机床装调维修工的技能鉴定要求，对普通机床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了普通系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对普通机床的安装、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合普通机床装调维修工、车工等工种的考核与鉴定。

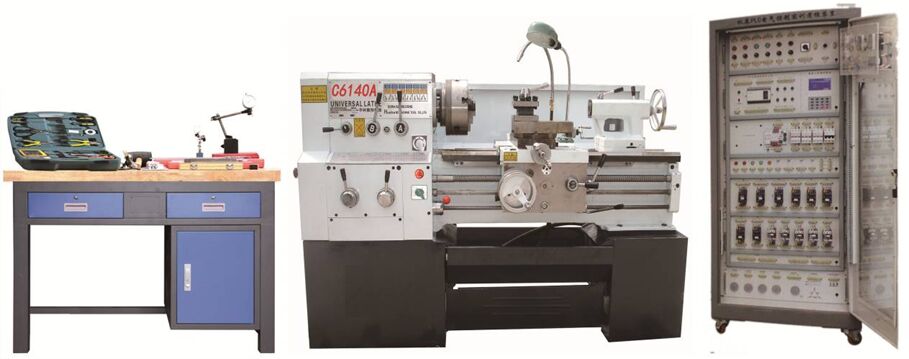

SHKC-08B型普通车床拆装维修实训装置实物图：

二、产品特点

1.产品依据普通机床装调维修工职业及岗位的技能要求，结合普通机床维修技术领域的特点，能让学员在较为真实的环境中进行训练，以锻炼学员的职业能力，提高职业素养。

2.产品结合目前国内普通系统的使用情况，以及普通教学和设备的现状，提供了普通系统，符合目前国内普通教学的现状和特点，为普通教学和实操训练提供支撑。

3.以实际工作任务为载体，根据工作任务开展过程中的特点划分实施环节，分系统设计、电气安装与连接、机械装配与调整、机电联调与故障排除、机床精度检测、机床试加工等几个真实工作过程的职业实践活动，再现典型普通机床电气控制及机械传动的学习领域情境，着重培养学员对普通机床的机械装调、电器安装接线、机电联调、故障检测与维修、普通机床维护等综合能力。

4.与实际应用技术相结合，包含普通系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，培训学员对普通机床装调的基本工具和量具的使用能力，强化学员对普通机床的安装、接线、调试、故障诊断与维修等综合能力。

三、技术性能

1．输入电源：三相四线AC380V±10% 50Hz

2．装置容量：＜5kVA

3．外形尺寸：800mm×600mm×1800mm（机床实训柜）、

2100×1080×1600mm（实物车床）

1200mm×600mm×780mm（操作台）

四、产品结构和组成

1．系统由机床实训柜、实物车床和操作台等组成。

2．机床实训柜采用铁质亚光密纹喷塑结构，正面装有普通系统和操作面板，背面为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板为不锈钢网孔板，上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电气柜底部还设有变压器和接地端子等。

4．操作台为钢木结构，用于机床部件的装配与测量，下方设有工具柜。

5．系统采用三相四线AC380V交流电源供电，并设有漏电保护器、指示灯指示和保险丝等，具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全。

6．主轴由三相异步双速电机驱动，有极拨档调速控制。

7．实物车床由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行车削加工。通过对普通车床的拆装训练，学员可掌握普通车床水平度、平行度和垂直度的调整方法等，同时学会百分表、直角尺、游标卡尺、塞尺等工量具的使用方法和机床机械精度的测量方法。

1）床身、主轴箱、移动拖板、尾座等均采用铸件结构，铸件经过时效处理、表面机加工和铲刮工艺等，确保机床精度稳定。

2）主轴箱由箱体、主轴、卡盘、主轴电机、三角皮带等组成，可进行主轴箱的装配与调整、主轴卡盘的装配、主轴电机的安装与调整、编码器的安装与调整等技能训练。主轴与主轴电机三角带联接，且具有张紧力结构，可进行张紧力调整。

3）进给箱由箱体、主轴、卡盘、主轴电机、三角皮带等组成，可进行进给箱的螺距和进给量控制集中控制。手柄从左至右有1-6 个档位，当手柄往外摆动时有A-F6 个档位，按螺距和进给量的各个基本规格（见13 页）。如需要把基本规格成倍地增大或缩小。则可操纵右边的手柄变换I-Ⅱ 档来实现，当手柄往外摆时另有S、M两档操纵接通光杆或丝杆。

3）中拖板进给传动系统由丝杠螺母副、燕尾槽和上拖板等组成，可进行丝杠的装配与调整、燕尾槽的装配与调整、上拖板的装配与调整等技能训练。

4）大拖板进给传动系统由丝杠开合螺母副、三角导轨、轴承、轴承支座、电机支座、E型调节块和床鞍等组成，可进行导轨预紧力调整、丝杠的装配与调整等技能训练。

5）小拖板进给传动系统由丝杠螺母副、燕尾槽和上拖板等组成，可进行丝杠的装配与调整、燕尾槽的装配与调整整等技能训练。

5）换刀装置采用四工位方形刀架，可实现加工时的手动换刀操作。

6）配有主轴芯棒、等高棒、顶尖等机床检具，可进行普通车床几何精度检测方面的训练。

7）辅助装置由润滑系统、尾架、防护罩等组成。

8）C6140A型实物车床主要参数：

车床型号			6140
床身上最大回转直径			400mm
刀架上最大回转直径			240mm
顶尖距			750mm
床身导轨硬度			RC52
主轴中心线至刀具支承面距离			27mm
主轴中心线至方刀架侧面最大距离			190 mm
刀杆截面			20×25 mm
小刀架回转角度范围			±45⁰；每格1⁰。
小刀架横向最大行程			240 mm
刀架刻度值	纵向		每格0.5 mm 每转100 mm
	横向		每格0.05 mm 每转4 mm
	小刀架		每格0.5 mm 每转3mm
纵向进给量（137种）			0．04~1.06 mm
横向进给量（137种）			0．02~0.503 mm
加工螺纹	公制螺纹(30种)		0.45～20m
	英制螺纹(35种)		80～1 n/1”
	模数螺纹(25种)		0.25～10m
	径节螺纹(30种)		160～3 径节
主轴通孔直径			46mm
主轴头型式			ISO 702/ⅡNO.6/ISO 702/ⅢNO.6
主轴转速正转(12种)			30-1800r/min
主轴转速反转(12种)			30-1800r/min
主电机功率			4/4.5kw
主电机转速			720/1440转/分
冷却泵功率			150W
冷却泵转速			20L/min
尾座	顶尖套内孔		MT4
	顶尖套最大移动量		130 mm
	横向最大移动量		±10 mm
包装尺寸		750 mm	2100×1080×1600mm
机床毛重		750 mm	1500kg

五、实训项目

1．电路设计、设备安装和电路连接

（1）普通系统的安装、接线

（2）系统启停控制电路的设计与接线

（3）照明电路设计、器件安装与接线

（4）冷却控制系统的电路设计、器件安装与接线

（5）急停、限位控制回路的设计与接线

（6）主轴电机双速控制设计与接线

2．机械部件装配与调整

（1）丝杠螺母副的装配与调整

（2）燕尾槽导轨的装配与调整

（3）中拖板的装配

（4）电动刀架的装配

（5）大拖板的装配

（6）主轴卡盘的装配

（7）冷却泵的装配

（8）主轴箱的装配与调整

（8）进给箱的装配与调整

（9）拖板箱的装配与调整

（10）尾架偏心锁紧手柄的调整：

（11）主轴皮带张紧的调整

（12）主轴轴承的调整

（13）横向刀架丝杆螺母间隙的调整

3．机电联调与故障排除

（1）普通车床机电联调

4．机电联调与故障排除

（1）故障1开路，所有电机均缺一相。

（2）故障2开路，主轴电机缺二相，不能运行。

（3）故障3开路，冷却泵电机却二相，不能运行。

（4）故障4开路，刀架快速移动电机却二相，不能运行。

（5）故障5开路，所有控制回路失效。

（6）故障6开路，所有控制回路失效。

（7）故障7开路，所有控制回路失效。

（8）故障8开路，所有控制回路失效。

（9）故障9开路，主轴电机控制回路失效。

（10）故障10开路，刀架与冷却泵控制回路均失效。

（11）故障11开路，刀架控制回路均失效。

（12）故障12开路，冷却泵控制回路均失效。

（13）故障13开路，冷却泵控制回路均失效。

5．普通车床几何精度检测

6．普通机床的保养和维护

六、系统配置

表1：主要电器设备一览表

代号	名称	型号	规格	数量
1D	多速异步电动机	YD132M8/4B53/4.5KW	720/1440ｒ/ｍｉｎ	1
2D	冷却泵电动机	YSB－20	380V125W-20L/ｍｉｎ	1
K	万能转换开关	LW5－16	定位式5.5S/4	1
2K	万能转换开关	LW5－16	定位式D0404/2	1
1-3HY	切断开关	HZ12－25	25A　3极	1
1RD	螺旋式熔断器	RL1-15/2	40A	3
2-3RD	螺旋式熔断器	RL1-15/2	2A	3
1-2C	交流接触器	CJT1-20A	380V　20V	2
J	中间继电器	JZ7-44	380V　50V	1
1EJ	热继电器	JR36-20	22A　整定18A	1
2EJ	热继电器	JR36-20	1.1A　整定18A	1
BK	控制变压器	BKC-50	380V6-36V	1
HD	机床照明灯	JC6-2	附螺口灯泡40W24V	1
AT	控制按钮	LA19-11J	经色蘑菇头	1

机床配件清单

序号	名称	规格或标记	数量	备注
1	照明装置	32E-08001C	1套	装在主机上
2	冷却装置	32E-10001	1套	装在主机上
3	三爪卡盘	K11200	1套	装在主机上
4	三爪卡盘法兰	32E-09701	1套	装在主机上
5	三角皮带	A型 1900	4条	装在主机上
6	顶尖	莫氏4号	1件	装在附件箱内
7	刀架扳手	12 S92-3A	1件	装在附件箱内
8	内六角扳手	5 S91-7	1件	装在附件箱内
9	内六角扳手	6 S91-7	1件	装在附件箱内
10	内六角扳手	8 S91-7	1件	装在附件箱内
11	内六角扳手	10 S91-7	1件	装在附件箱内
12	螺丝刀	150	1件	装在附件箱内
13	机油枪	YQ100	1套	装在附件箱内
14	刹车块		2件	装在附件箱内

表2：配套工具、量具、工装及机床附件

序号	类别	名称	型号、规格	数量	备注
46	工具	剥线钳	YS-1	1把	鸭嘴式
47		斜口钳	DL2336	1把	5寸，橡塑柄
48		尖嘴钳	DL22306	1把	5寸，橡塑柄
49		剪刀	民用型	1把
50		镊子	尖嘴式	1把
51		套筒扳手	5.5#、7#	各1把
52		钩形扳手	45-52	2把	月牙扳手
53		钩形扳手	22-26	2把	月牙扳手
54		刀架扳手	8×8	1个
55		卡盘扳手	10×10	1个
56		活动扳手	6″	1把
57		开口扳手	8×10	2把
58		开口扳手	12×14	2把
59		内六角扳手	1.5 ~ 10	1套
60		十字螺丝刀	3×50、6×250	各1把
61		一字螺丝刀	2.5×75、6×80	各1把
62		钟表螺丝刀		1套
63		试电笔	氖管式	1把
64		万用表	数字表，三位半显示，有电阻、电容、电压、电流测量功能。	1只
65		电烙铁	40W	1把	内热式
66		烙铁架		1个
67		吸锡器	铝塑吸锡器	1把
68		焊锡		1卷
69		橡皮锤	750g	1把
70		铁榔头	木柄圆头锤	1把
71		三爪拉马	4寸	1套
72		小圆锉		1把
73		平锉	200mm	1把
74		百分表触头		1个	定制
75		拆卸轴承工具		1套	定制
76		紫铜棒	一头φ18一头φ14×200mm	1根	定制
77		冲击套筒		1套	定制
78		拔销器		1套	定制
79	量具	普通游标卡尺	量程：300mm 精度：0.02mm	1把
80		深度游标卡尺	量程：200mm 精度：0.02mm	1把
81		千分尺	测量范围：0～25mm	1把
82		杠杆式百分表	量程：0.8mm 分度值：0.01mm	1个
83		小磁性表座		1个
84		百分表	分度值：0.01mm	1个
85		大磁性表座		1个
86		塞尺	测量范围： 0.02～1.00mm	1把
87		直角尺	200mm×130mm×12.5mm	1把
88		主轴芯棒	莫氏3号，长度250mm	1个
89		顶尖	莫氏2	1个
90		E型调节块		1套
