产品展示--[初级电工电拖实训考核装置]

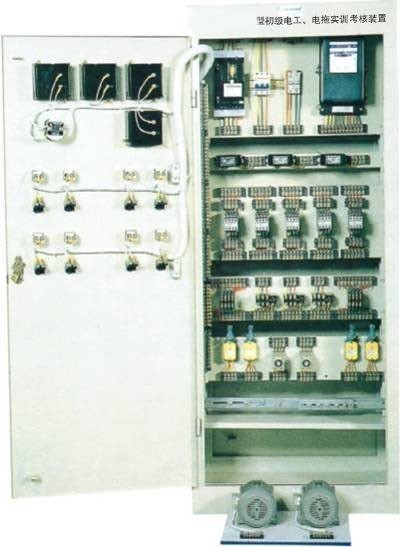

KCKHS-760A型初级电工、电拖实训考核装置

初级电工电拖实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求制造的电工实训装置，根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜，利用柜体的双面空间，布置电器及配套实验器材，能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目，该电工、电拖实训考核装置坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。

一、结构及电器配置：

电工电拖实训考核装置按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延长电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气连接。

二、主要技术参数：

1、输入电源：电压AC380V，电流5A。

2、外形尺寸：700cm×500cm×1700cm

四、实验操作项目：

1.单相起动停止控制电路；

2.异步电动机点动控制电路；

3.异步电动机两地控制电路；

4.异步电动机联锁正反转控制电路；

5.双重联锁正反转控制电路；

6.自动顺序起动控制；

7.手动顺序起动控制；

8.异步电动机星、三角控制电路；

9.异步电动机能耗控制电；

10.异步电动机反接制动控制电路；

11.自动往返控制电路；

12.正反转点动、起动控制电路；

13.带有点动的自动往返控制电路；

14.异步电动机自锁控制电路；

15.异步电动机单向点动、起动控制电路；

16.电阻降压起动控制电路；

17.C620-1型车床控制电路；

18.电动葫芦电气控制电路；

……自由设计项目。

19.白炽灯控制电路；

20.日光灯控制电路；

21.触摸开关控制白炽灯电路；

22.声控开关控制楼梯白炽灯电路；

23.人体感应开关控制楼梯白炽灯电路；

24.单相电度表直接安装电路；

25.单相电度表间接安装电路；

26.三相电度表直接安装电路；

27.三相电度表间接安装电路；

28.电压表、电流表安装电路；

29.一台电流互感器用于单相回路的接线电路；

30.三台电流互感器接成星形接线电路；

31.三台电流互感器接成三角形接线电路；

32.Y3150型滚齿机控制电路；

33.单相电动机控制电路；

34.电流互感器与电流表配用接线电路；

35.两台电流互感器差接接线电路；

36.万能转换开关和电压表测量三相电压

接线电路；

初级电工、电拖实训考核装置每台配置清单（柜式）

一．电工部分

序号

名称

数量

单位

备注

1

日光灯实训组件

1

套

2

彩色灯泡及灯座

10

套

3

单线开关

1

只

4

二线开关

1

只

5

单相漏电开关

1

只

6

三相开关

1

只

7

调光开关

1

只

8

触摸延时开关

1

只

9

人体感应自动开关

1

只

10

声光控延时开关

1

只

11

盒式开关

1

只

12

插座

2

只

13

螺旋式溶断器

2

只

14

4uF电容

1

只

15

单相电度表

1

只

16

单相交流电机

1

只

二．电拖部分

序号

型号

名称

数量

单位

备注

1

D247LE﹣32

三相漏电开关

1

只

2

电流互感器

3

只

3

DT862﹣4

三相四线有功电能表

1

只

4

CJX2﹣0901

交流接触器

5

只

5

JZ7﹣44

中间继电器

2

只

6

JR36﹣20

热继电器

3

只

7

螺旋式熔断器

4

只

8

YBLX﹣19/21

行程开关

4

只

9

ST3

电子式时间继电器

2

只

SUNWORLD

10

桥堆

1

只

11

可控硅

1

只

12

380（△）180W

三相异步电机

2

只

13

220V 180W

单相电机

1

只

三．控制面板部分

序号

型号

名称

数量

单位

备注

1

6L2

交流电压表 450V

1

只

2

6L2

交流电流表 30A

3

只

3

指示灯

7

只

4

控制按钮

8

只

5

转换开关

1

只

系列产品：

电工实验台

电子实验台

该产品被浏览3309次

序号	名称	数量	单位	备注
1	日光灯实训组件	1	套
2	彩色灯泡及灯座	10	套
3	单线开关	1	只
4	二线开关	1	只
5	单相漏电开关	1	只
6	三相开关	1	只
7	调光开关	1	只
8	触摸延时开关	1	只
9	人体感应自动开关	1	只
10	声光控延时开关	1	只
11	盒式开关	1	只
12	插座	2	只
13	螺旋式溶断器	2	只
14	4uF电容	1	只
15	单相电度表	1	只
16	单相交流电机	1	只

序号	型号	名称	数量	单位	备注
1	D247LE﹣32	三相漏电开关	1	只
2		电流互感器	3	只
3	DT862﹣4	三相四线有功电能表	1	只
4	CJX2﹣0901	交流接触器	5	只
5	JZ7﹣44	中间继电器	2	只
6	JR36﹣20	热继电器	3	只
7		螺旋式熔断器	4	只
8	YBLX﹣19/21	行程开关	4	只
9	ST3	电子式时间继电器	2	只	SUNWORLD
10		桥堆	1	只
11		可控硅	1	只
12	380（△）180W	三相异步电机	2	只
13	220V 180W	单相电机	1	只
