KCWDG-02M型PLC控制机电技术技能实训考核装置

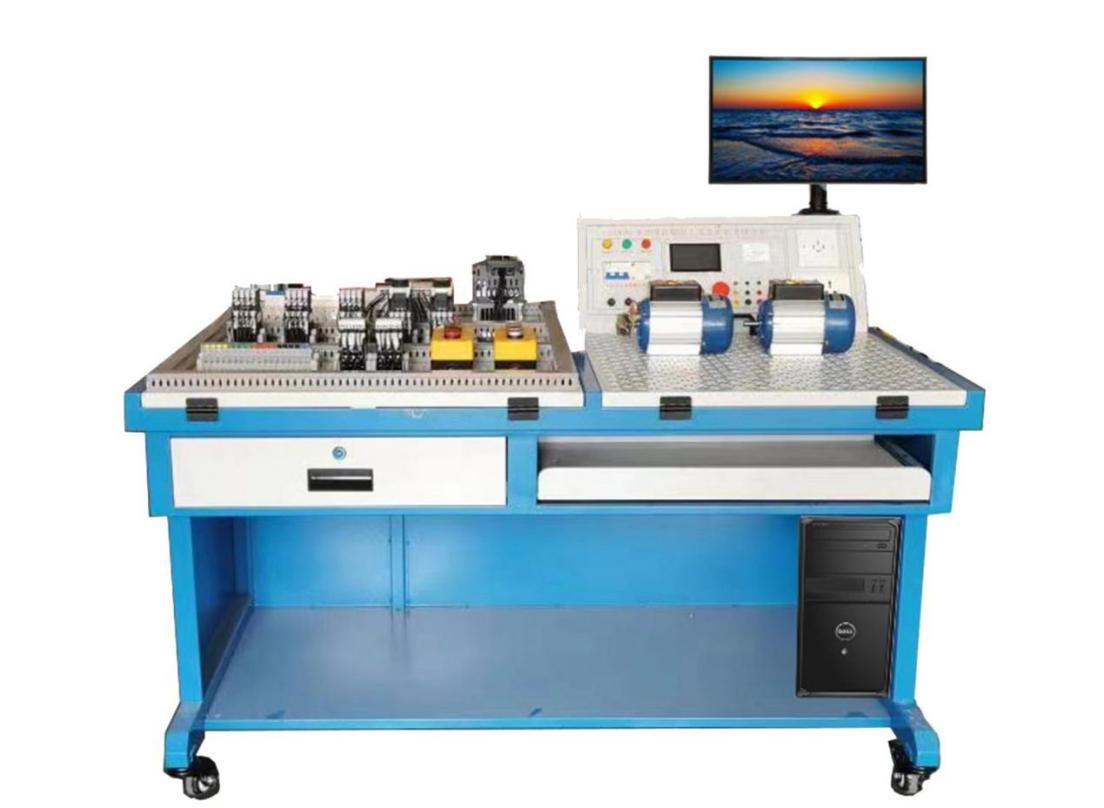

参考图片具体根据配置
一、概述
PLC控制机电技术技能实训考核装置由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。
二、设备技术指标
1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；
2.设备的材料：钣金、木柜结构；
3.电源：
（1)输入：三相AC 380V ±10% 50HZ 三相五线 ；
（2)固定交流输出：三相五线 380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组
4.实验室智慧用电安全控制系统
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
（1）智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！设备时间管理包含年月日时间的显示。可设备相应过温、短路、过流、过压、欠压、失压、功率限定等7大保护功能数值。
（2）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；后台查看报警日志、操作日志、故障日志等。用户可进行远程在线报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。
（3）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。
三、设备结构功能
设备由实训屏（内置电源）、实训桌（含键盘）、储物柜三大部分组成。钢制表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；电源箱的布局依次为电源保护装置、电源指示装置、电源输出；实训桌左侧安装有角度可以调节的嵌入式的考核平台1张，所有元器件均采用端子引出，学生接线只需在端子上进行接线，可以有效的保护元器件，转接端子采用接插两用端子排，方便与元器件和实训电源屏的连接，右侧装有网孔板一块，角度可调嵌入式安装；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。
四、设备可完成的典型实训项目举例
1.电动机点动与连续转动电路连接实训；
2.按钮联锁的电动机正、反转电路连接实训；
3.接触器联锁的电动机正、反转电路连接实训；
4.接触器和按钮双重联锁的电动机正、反转电路连接实训；
5.两地控制的电动机控制电路的安装；
6.电动机定子绕组串联电阻启动控制电路连接实训；
7.按钮切换的Y－△启动控制电路的连接实训；
8.电动机半波整流能耗制动控制电路连接实训；
9.电动机全波整流能耗制动控制电路连接实训；
10.电动机反接制动控制电路连接实训；
11.电动机顺序启动控制电路连接实训；
12.电动机定时运转控制电路连接实训；
13.PLC控制的三相异步电动机正反转控制
14.PLC控制的三相异步电动机Y-△启动控制
15.PLC控制的三相异步电动机降压启动控制
16.PLC控制的三相异步电动机能耗制动控制
17.变频器功能参数设置与操作
18.变频器报警与保护功能
19.多段速度选择变频调速
20.外部端子点动控制
21.控制电机正反转运动控制
22.控制电机运行时间操作
23.瞬间停电变频器参数设定
24.外部电压变频调速
25.外部电流变频调速
26.三相异步电动机的变频开环调速
27.PLC控制变频器调速
五、设备的配置
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
实训装置平台 |
台 |
1 |
外形尺寸：1200mm×850mm×1000mm（±10mm）；
材 料：钢结构；符合国家相关环保要求；
输入电压：AC 380 V±10% 50 Hz 三相五线；
容 量：＜1.5 kVA； |
|
2 |
电气元件 |
套 |
1 |
配套 |
|
3 |
实训电机 |
台 |
1 |
三相异步电动机 （380V/180W单速）、连接组别：△/Y |
|
台 |
1 |
三相异步电动机（380V/180W 单速带离心开关）
连接组别：△/Y |
|
4 |
实训用线 |
套 |
1 |
|
|
5 |
常用工具 |
套 |
1 |
一字螺丝刀、十字螺丝刀、斜口钳、剥线钳、压线钳、数字万用表 |
|
6 |
网孔板 |
块 |
1 |
斜面嵌入式设计，580×680mm,支持导轨安装（与元器件配套）
线槽规格为30 mm×30 mm，网孔板能接地。用于学生实训安装电气元件、
实训内容的自主创新、实训内容扩展升级； |
|
8 |
工具箱 |
个 |
1 |
配套 |
|
9 |
实验说明书 |
套 |
1 |
指导学生实训 |
|
10 |
配套教学资源 |
套 |
共1 |
网络版（见附件），注：购买10台设备以下无此项配置 |
六、考核平台电气安装板电气
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
空气开关 |
DZ47-60 C16 4P |
只 |
1 |
|
2 |
熔断器座 |
RT18-32 3P |
个 |
1 |
|
3 |
熔断器座 |
RT18-32 2P |
个 |
1 |
|
4 |
PLC主机 |
FX3U-48MR |
台 |
1 |
|
5 |
PLC下载线 |
USB-SC09 |
条 |
1 |
|
6 |
变频器 |
D720S 0.4KW |
台 |
1 |
|
7 |
交流接触器 |
CJX2-0910 AC220V |
个 |
5 |
|
8 |
辅助触头 |
F4-22 |
个 |
3 |
|
9 |
空气延时触头 |
F5-T2 |
个 |
2 |
|
10 |
行程开关 |
YBLX-19/001 |
个 |
2 |
|
11 |
热过载继电器 |
NR2-25 0.63-1A |
个 |
2 |
|
12 |
按钮盒 |
BX3-22 |
个 |
2 |
|
13 |
按钮开关 |
LA38-11BN 22mm 黄 |
个 |
1 |
|
14 |
按钮开关 |
LA38-11BN 22mm 绿 |
个 |
1 |
|
15 |
按钮开关 |
LA38-11BN 22mm 红 |
个 |
1 |
|
16 |
电源指示灯 |
AD16-22DS 220V 22mm 黄 |
个 |
1 |
|
17 |
电源指示灯 |
AD16-22DS 220V 22mm 绿 |
个 |
1 |
|
18 |
电源指示灯 |
AD16-22DS 220V 22mm 红 |
个 |
1 |
|
19 |
接插两用接线端子 |
18位 |
套 |
1 |
|
20 |
通用导轨 |
|
米 |
1.5 |
|
21 |
接地端子 |
|
条 |
1 |
|
22 |
线槽 |
30×30mm |
米 |
4.5 |
