产品展示--[电工电气实训考核装置]

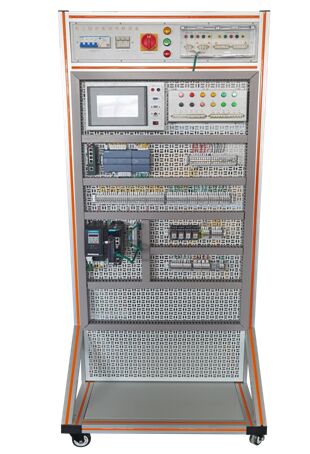

KCDGQ-01型电工电气实训考核装置

一、产品概述：

电工电气实训考核装置采用万能网孔板开放式设计，自由组合的思路，装有完成各种低压电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、三菱主机等，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。

二、主要技术参数：

1.输入电源：电压AC380V，电流5A。

2.外形尺寸：1000cm×500cm×1700cm

3. PLC主机挂箱：三菱FX1N-40mR

三、网孔实训屏结构

实训屏底盘钢铝结构，实训时放置电机，框架是工业铝型材结构，万能网孔板镶嵌铝型材中间，配以桔黄色装饰条，豪华大气，采用开放式设计，操作空间大，实训操作方便，装有4只万向轮，便于移动。

四、电源控制屏

在电源控制屏网孔实训屏上端，为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计。

五、实验操作项目：

（一）电气实训部分

1.时间继电器自动控制Y—Δ降压启动控制电路。

2.三相交流异步电动机正转、反转、停车时能耗制动控制电路

3.两台三相交流异步电动机的控制电路。

4.M2在M1点动运行后定时启动的电气控制线路的安装与调试。

5.三台三相交流异步电动机顺序启动控制电路的安装与调试。

6.两台三相交流异步电动机顺序启停控制线路的安装与调试。

7.两台三相异步电动机同时起动，延时停止控制线路的安装与调试

8.滑台两点位置控制电路的安装与调试。

（二）PLC综合训练部分

1.可编程控制的基本指令操作

2.LED数码管显示的PLC控制

3.天塔之光控制的模拟PLC控制

4.十字路口交通灯的模拟PLC控制

5.装配流水线控制的模拟的PLC控制

6.水塔水位模拟控制模拟的PLC控制

7.邮件分拣模拟控制的模拟PLC控制

8.轧钢机模拟控制的模拟PLC控制

9.PLC控制三相异步电机正反转控制

10.PLC控制三相异步电机星三角启动控制

11.PLC控制三相异步电动机降压启动控制

12.PLC控制三相异步电机能耗制动控制

13.PLC控制CA6140车床电气控制线路

14.PLC控制电动葫芦电气控制线路

七、元器件配置清单

序号	名称	型号	数量	单位	备注
1	三相漏电开关	DZ47LE﹣32	1	只
2	交流接触器	CJX2﹣0901	4	只
3	交流接触器辅助触头	F4-22	2	只
4	热继电器	JR36﹣20	2	只
5	2P熔断器	RT18-32X	1	只
6	3P熔断器	RT18-32X	1	只
7	行程开关	LX9-222	2	只
7	行程开关	LX9-001	2	只
8	控制按钮	3H	2	只
9	电子式时间继电器	ST3	2	只
10	三相异步电机	380V（Y/△）180W	2	台
11	三相异步电机	380V（Y/△）180W	1	台	带离心开关
12	塑料卡子及自攻螺丝		100	只
13	端子排		20	孔
14	PLC主机	三菱FX1N-40mR	1	套
15	PLC控制实训模块		1	套
16	PLC转换模块	配中间继电器	1	套
17	编程电缆		1	条
18	变压器	BK变压器380V/36V+24V	1	台
19	工具	万用表，剥线钳、斜口钳、尖嘴钳、一十字螺丝刀，电线	1	套	用户自己配
20	电脑	品牌机	1	台	用户自己配

该产品被浏览261次
