KCYQ-16E型气动PLC控制实训装置
透明液压传动实验台适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》和《PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电和液压一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握液压元件的结构，液压回路的控制原理及设计方法等。还能通过实验，掌握PLC可编程控制器的功能，控制原理及编程技巧等。
一、主要技术参数
1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤1kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1800mm
6、静音空气压缩机：工作电源：AC220V；电机功率：250W公称容量10L；额定输出气压1Mpa
7、PLC主机模块：主机选用三菱FX1S-20MR，12路开关量输入，8路继电输出。
8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮
模块，气动元件独立模块等。
9、实训装置外型尺寸：1500mm×650mm×1800mm
二、主要特点

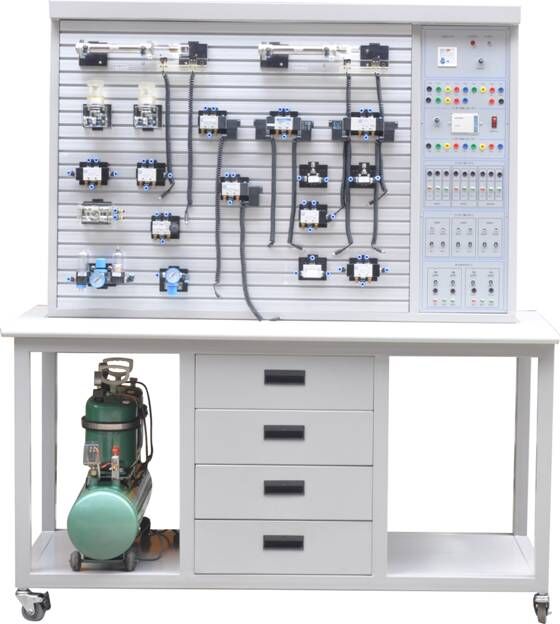

1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、
可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元
件等。
3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将
元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回
路搭接采用快换接头，布局灵活，拆接方便快捷。
4、采用静音空压机，为实训室提供一个较好的实训环境。
5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流
24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
四、气动PLC控制实训装置配置清单
|
序号 |
名称 |
型号 |
数量 |
单位 |
|
1 |
实训桌 |
|
1 |
张 |
|
2 |
实训台 |
|
1 |
台 |
|
3 |
PLC主机模块 |
三菱FX1S-20MR |
1 |
块 |
|
4 |
电源模块 |
|
1 |
块 |
|
5 |
继电器控制模块 |
|
1 |
块 |
|
6 |
PLC控制按钮模块 |
|
1 |
块 |
|
7 |
静音空气压缩机 |
|
1 |
台 |
|
8 |
单作用缸 |
QGX25ⅹ100 |
1 |
只 |
|
9 |
双作用缸 |
QGX25ⅹ100 |
2 |
只 |
|
10 |
旋转气缸（透明） |
|
1 |
只 |
|
11 |
三联件 |
AC2000 |
1 |
只 |
|
12 |
减压阀（带压力表） |
AR2000 |
1 |
只 |
|
13 |
手动换向阀 4H210—08 |
|
1 |
只 |
|
14 |
单电磁换向阀（二位三通） |
3V210-8 |
1 |
只 |
|
15 |
单电磁换向阀（二位五通） |
4V210-8 |
2 |
只 |
|
16 |
双电磁换向阀（二位五通） |
4V220-8 |
1 |
只 |
|
17 |
双电磁换向阀（三位五通） |
4V230-8 |
1 |
只 |
|
18 |
单气换向阀（二位五通） |
4A210-08 |
2 |
只 |
|
19 |
双气换向阀（二位五通） |
4A210-08 |
2 |
只 |
|
20 |
行程阀（机控） |
MOV-2 |
1 |
只 |
|
21 |
行程阀（按钮） |
MOV-03 |
1 |
只 |
|
22 |
行程阀（按钮带锁） |
MOV-03 |
1 |
只 |
|
23 |
或门型梭阀 |
ST-02 |
2 |
只 |
|
24 |
快速排气阀 |
1/4 QE-02 |
2 |
只 |
|
25 |
单向节流阀 |
RE-02 |
2 |
只 |
|
26 |
单向节流阀（装在缸体上） |
JSC601 |
7 |
只 |
|
27 |
单向阀 |
1/4 |
2 |
只 |
|
28 |
顺序阀（透明） |
|
1 |
只 |
|
29 |
气容 |
|
1 |
只 |
|
30 |
电感传感器 |
|
2 |
只 |
|
31 |
电容传感器 |
|
2 |
只 |
|
32 |
三通（T型三通） |
Ø 6 |
4 |
只 |
|
33 |
三通（Y型减径三通） |
Ø 8-Ø 6 |
1 |
只 |
|
34 |
四通 |
Ø 6 |
2 |
只 |
|
35 |
气管P |
U6ⅹ4 |
30 |
米 |
|
36 |
行程开关（装在缸体上） |
|
2 |
只 |
|
37 |
编程电缆（适配器） |
三菱 |
1 |
条 |
|
38 |
工具箱 |
|
1 |
个 |
|
39 |
内六角扳手 |
|
1 |
套 |
|
40 |
螺丝刀 |
|
2 |
把 |
|
41 |
剪刀 |
|
1 |
把 |
|
42 |
活动板手 |
|
1 |
把 |
|
43 |
尖嘴钳 |
|
1 |
把 |
|
44 |
消声器（小） |
|
2 |
只 |
|
45 |
消声器（大） |
|
1 |
只 |
|
46 |
生料带 |
|
1 |
个 |
|
47 |
气孔塞头 |
Ø 6 |
10 |
只 |
|
48 |
气动实训说明书 |
|
1 |
册 |
|
49 |
PLC编程软件、程序 |
光盘 |
1 |
盘 |
