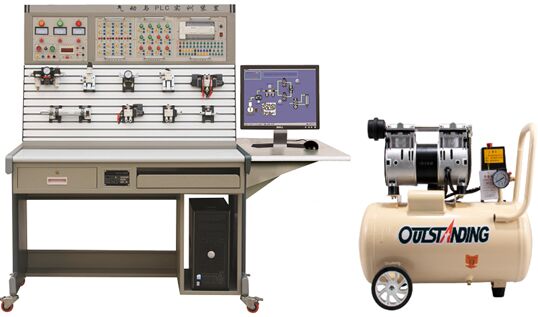

KCQPM-02A型气动与PLC实训装置
一、概 述
“气动与PLC实训装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的“气动技术”、“液压与气压传动”等课程的教学实训。除了可开设常规的气动基本控制回路实训外，还可进行气动演示、模拟气动控制技术及气动课程设计等。实训操作平台采用铝型材结构，并将气动元件安装到专用底座上，可使气动元件方便的从操作平台上装卸。具有很强的综合性、直观性、开放性及实训性，是自动化、机电一体化等专业的教学、实训、考核的理想设备。
二、特 点
1.可操作性强 各个气动元件成独立模块，均装有带弹性插脚的底板，底板采用ABS工程塑料，一次压制而成，经久耐用，实训时可在通用铝型材板上构建成各种气动回路，气动元件装卸快捷，布局灵活，气动回路清晰、明了。
2.噪声小 气源采用静音空气压缩机，为实训室提供一个较好的实训环境。
3.控制方式多样化 气动元件有气控、电控和手控等方式，气动回路可采用独立的继电器控制单元进行电气控制，也可采用PLC控制，通过比较，突出PLC控制的优越性，加深对PLC的了解及掌握。
4.使用性强 气动回路采用快速接头，电控回路采用带防护功能的专用实训连接导线，实训时由学生根据指导书手动构建实训回路；配套气动元件齐全，学生可自行设计气动应用系统。能锻炼学生理论结合实际的动手能力及思考能力，有很强的实训性。
5.保护功能齐全 带有电流型漏电保护，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，系统额定压力为0.7Mpa，是安全的低压实训系统。
6.集成度高 该装置集各种真实的气动元件、继电器控制单元、PLC、计算机组态技术于一体，功能强大、适用范围广。
三、技术参数
1.输入电源：单相三线AC220V±10% 50Hz
2.输出电源： +24V/6A输出；
3.装置容量：＜1kVA
4.静音空气压缩机：工作电源AC220V±10% 50Hz，输入功率 0.55kW，公称容积30L，额定流量：40L/min，额定输出气压0.7MPa
5.外形尺寸：1320mm×718mm×1679mm(不含显示器隔板)
6.电源控制系统（整个实训室1套）：本套控制系统采用ARM-Cortex-M架构核心芯片，高速稳定，具有不少于10路开关状态输入检测（采用光电隔离，保证系统可靠与稳定性），10路可控大功率输出，并配合10路状态输入与10路控制输出联动；系统配备具有极佳音质的语音输入输出功能，可根据客户需求定制语音，采用TF卡存储模式，更换语音极为方便；系统另外配备智能学习型无线遥控接收功能，配备高功率高质量遥控器，可在开阔区域实现1千米以内遥控。系统电源输入采用交直流双供电，可任选一种模式供电，供电电源范围广,可实现交直流9~24V宽电源供电；并配有可通过手机控制输入电源的开合。
7.教学资源
（1）实训室设备安全操作仿真软件：该软件应能够展示各类机械设备的安全操作方法，安全注意事项，机械伤害和易发生的机械事故，常见事故的发生原因、防止措施以及各种安全标志、安全色及标牌等。能够对学生进行机械设备方面的各种安全教育，提高学生的安全意识，使学生掌握一些安全基本知识和自我保护常识，熟悉各种事故产生的原因和处理事故的措施，让学生在遇到危险时能采取一定的安全措施，预防或减少事故的发生。该软件必须有理论知识、动画演示、答题互动等环节。以图文并茂、动画演示、游戏闯关、案例分析等生动活波的展现形式，大大提高了学生的学习兴趣。
（2）实训室设备电器安全操作仿真软件：本软件以Flash动画与3D虚拟仿真相结合，能够使学生掌握电气类实训室各种安全操作规程、用电安全、人身的触电方式及触电急救方法、过电压及防火防爆、火灾的预防、各种灭火器的使用和火灾逃生的方法等。软件主要分为四个模块：
1）电气安全：包含安全用电的意义、预防人体触电、电气防火防爆、防雷保护、安全标志等。
2）消防减灾：包含电气火灾的扑救常识、火灾逃生与救护、灭火器的使用、烫伤的简单处理、消防讲解、火灾逃生等。
3）紧急救护： 医疗急救小常识、触电急救动画讲解等。
4）答题互动：包含电磁大冒险、用电知识问答、安全标志连连看等。
（3）液压传动仿真教学软件：该软件采用多媒体技术与交互式动画技术相结合的方式，阐述液压整个课程的主要教学内容，需包括从元件的基础定义、原理到内部结构动画，从理论的液压回路到实际液压系统的应用。本软件结合目前常用液压系统的功能、结构、各部件的作用等多方面，全面解剖液压系统工作原理及过程，应包含以下内容：
1）典型液压阀的相关知识介绍；
2）液压典型元件的工作原理、结构和功能仿真；
3）典型液压传动回路的运行仿真；
4）典型液压系统原理图的介绍；
5）典型电气控制系统接线原理图的介绍；
四、基本配置及功能
1.由控制屏、实训桌、电气实训模块、气动阀等组成
2.实训装置基本配置及功能
|
序号 |
模块 |
名称 |
主要配置 |
数量 |
|
1 |
基
础
平
台 |
控制屏 |
采用钣金结构与工业铝型材一体化设计，工业铝型材在钣金的基础上建立一个固定阀板的平台，主要用于安装气动相关元件，型材表面有标准的两道固定槽，两道之间距离为40mm,最上面层主要以电气控制及挂件位置，侧面为挂导线支架。 |
1台 |
|
2 |
实训桌 |
铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，电脑桌联体设计，造型美观大方。 |
1张 |
|
3 |
气源 |
工作电源AC220V±10%,50Hz，输入功率,0.55kW，公称容积30L，额定流量：40L/min，额定输出气压0.7MPa |
1台 |
|
4 |
电
气
训
模
块 |
电源模块 |
电源部分配套电源指示灯，监控装置的输入电压，同时装有1只5A带灯。启动/停止按钮主要用于控制装置交流电压输出。右下角由要提供气动控制回路中的DC24V直流电压。直流电源输出设有过电流、短路保护等功能。 |
1套 |
|
5 |
直流继电器模块 |
配置4只直流24V继电器，1只直流24V时间继电器，触点全部引到面板上，方便于控制回路的连接。开关量(包括线圈)接线端子全部引到面板上，并且线圈得电时有相应的指示灯指示。 |
1台 |
|
6 |
控制按钮模块 |
6只带绿灯自复位双刀双掷按钮开关，6只带红灯自锁双刀双掷按钮开关。按钮开关接线端子全部引到面板上。 |
1台 |
|
7 |
综合控制模块 |
3只带绿灯自复位双刀双掷按钮开关；3只直流+24V继电器，开关量(包括线圈)接线端子全部引到面板上，并且线圈得电时有相应的指示灯指示；配置1只直流24V时间继电器，开关量（包括线圈）接线端子全部引在面板上。 |
1块 |
|
8 |
PLC主机模块 |
三菱FX3U系列可编程控制器，继电器形式。内置数字量I/O（16 路数字量输入/16 路数字量输出）；面板背面安装有多功能转接板，使用更加稳定可靠。 |
1台 |
|
9 |
下载线 |
1根 |
|
10 |
气
动
阀 |
单作用气缸 |
MSAL-CA-32*50-LB |
1个 |
|
11 |
带磁环双作用气缸 |
MAL-CA-32*125-S-LB |
2个 |
|
12 |
三联件 |
AC2000-08 |
1套 |
|
13 |
气控延时阀 |
XQ230650（常开式） |
1个 |
|
14 |
梭阀（或阀） |
ST-01 |
1个 |
|
15 |
双压阀（与阀） |
STH-01 |
1个 |
|
16 |
快速排气阀 |
Q-02 |
2个 |
|
17 |
可调单向节流阀 |
ASC200-08 |
3个 |
|
18 |
调压阀 |
SR200-08 |
2个 |
|
19 |
手旋阀 |
S3HS-08-B |
2个 |
|
20 |
滚轮杠杆式机械阀 |
S3R-08 |
2个 |
|
21 |
单电控二位三通阀 |
3V210-08NO/DC24V（常开） |
2个 |
|
22 |
3V210-08NC/DC24V（常闭） |
2个 |
|
23 |
单电控二位五通阀 |
4V210-08/DC24V0 |
2个 |
|
24 |
双电控二位五通阀 |
4V220-08/DC24V |
2个 |
|
25 |
单气控二位三通阀 |
3A210-08NO（常开） |
2个 |
|
26 |
3A210-08NC（常闭） |
2个 |
|
27 |
单气控二位五通阀 |
4A210-08 |
2个 |
|
28 |
双气控二位五通阀 |
4A220-08 |
2个 |
|
29 |
单电控二位二通阀 |
2V025-08NC/DC24V（常闭） |
1个 |
|
30 |
辅助配件 |
三通接头 |
|
5个 |
|
31 |
堵头 |
|
10个 |
|
32 |
气管 |
|
20米 |
|
33 |
配套工具 |
十字螺丝刀 |
中号 |
1把 |
|
34 |
资料光盘 |
含培训及素材提供备授课一体化软件服务，每个老师有自己单独的备课软件账号，教师在备课过程中可随时一键切换到授课模式，并自动唤醒和控制学生端，帮助教师提高备课和授课的效率。用户可以维护本校的校本库资源。云端教育资源与教材目录相匹配，教师备课时直接进入目录，无需搜索，云端教育资源库自动提供与当前课程相匹配的所有课件、视频、图片、动画、音频和习题等教学素材。提供多媒体教学资源及3D教学资源，总量不少于1000个。支持教师创建新题目，可编辑多种题型，并可对编辑好的试题进行预览和试做，提供的题目类型不少于35种，如常见客观题、常见主观题及编辑有较强互动性的题型。 |
1张 |
