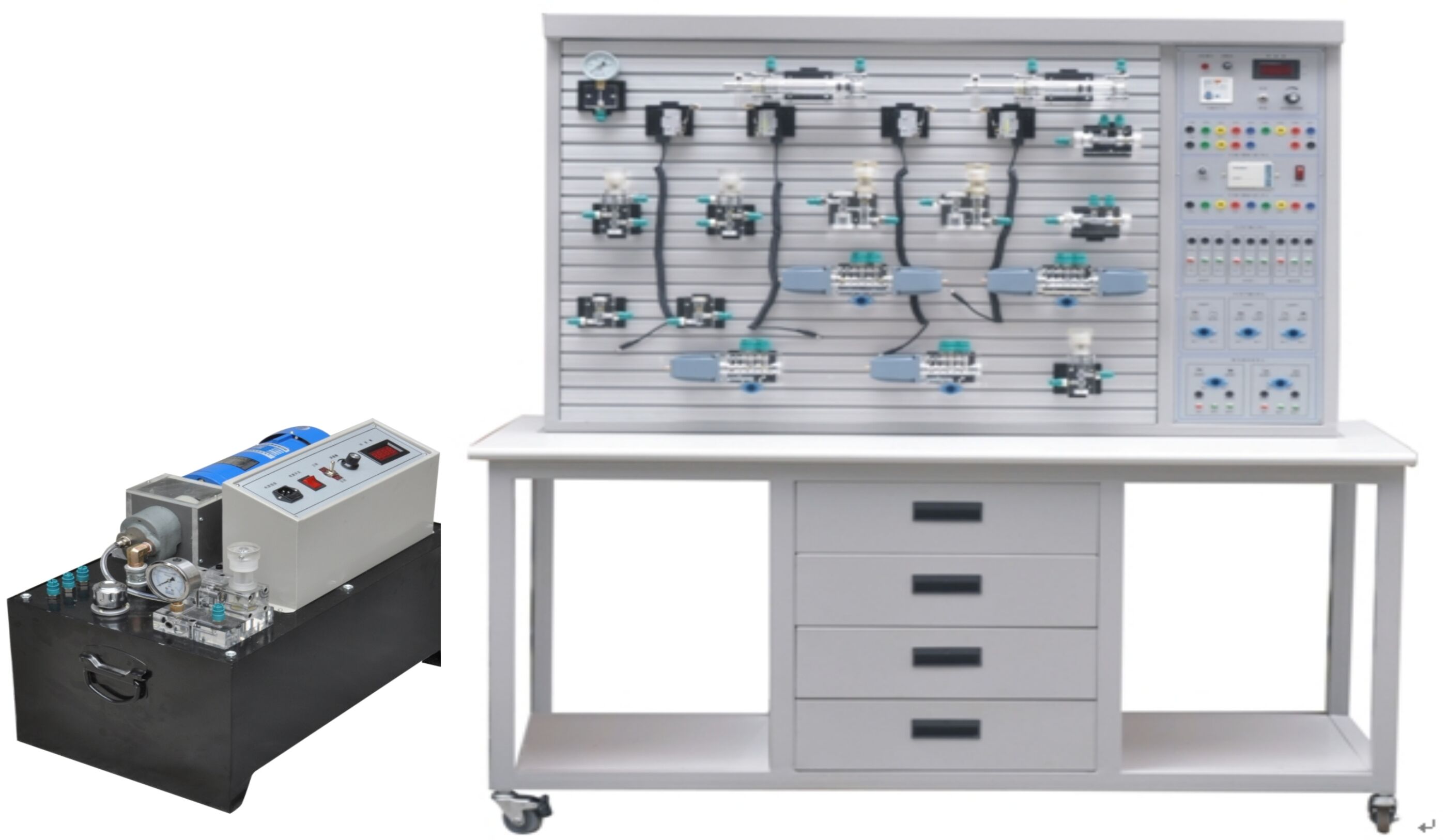

KCYQ-16D型透明液压系统综合实训装置

一、技术参数

1、交流电源：单相 AC 220 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线

二、功能特点

1．所有液压元件固定地板均采用快捷式底板固定，撤装方便。

2．液气系统的各种元件，可随设备的需要，任意安排。

3．液压缸可轻易地实现直线往复运动。

4．易于实现自动化，调节方便，操作简单。

5．电气与PLC控制采用模块组合式的结构。

6．进口高清晰透明可视化材料。

7. 阀体材料：采用进口透明有机玻璃材料，该有机玻璃材料应有耐腐蚀、抗磨性能、长久不变色，可长期保证清晰观察到各个液压元器件的内部工作结构。

8.液压泵站：油泵拖动电机采用小型直流并激励电动机及直流电机调速器。

9.直流电机技术参数：

永磁直流调速电机：型号YET-80102 额定电流：0.8A，额定电压：DC220V，功率300W，调速范围：0～1200rm。

10.油箱：公称容积30L;附有液位计，油温指示计，吸油、回油滤油器，安全阀等。

11.直流电机调速器技术参数：

输入电压：AC220V，输出电压：DC 0～220V

12.电源部分：

带有漏电保护功能，具有短路、过流、漏电保护功能。

供电电源：AC220V、50HZ；

控制电压：DC24V/12V。

三、设备配置

四、实验工具和实验配件

五、液压阀元件配置
