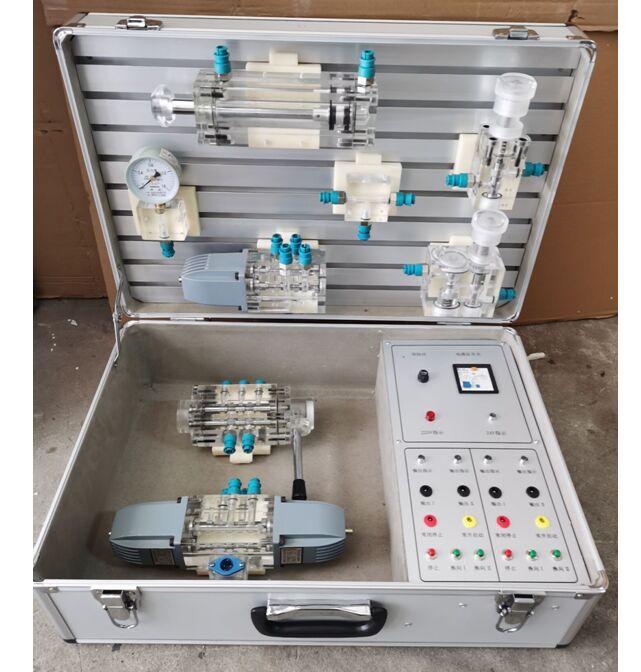

KCYQ-10B型便携式液压传动基础实训箱

一、技术性能

1.输入电源：单相三线～220V±10% 50Hz

2.装置容量：＜0.5kVA

3.实训箱外形尺寸：550mm×350mm×230mm

4.定量齿轮泵：额定压力2.5MPa，额定流量 4L/min

5.交流调速电机：额定电压 AC220V，额定功率250W，额定转速1400r/min

二、技术要求

1.装置采用模块化设计，液压系统回路建立在铝型材组建的平台上，电气控制部分采用挂箱结构，泵站采用透明有机玻璃设计，供/回油均采用快速接头连接方式，可根据实训需要随时更换操作地点。也可以直接放置理论教室，边讲理论边演示动作及过程，加强加深对理论的理解。

2.液压元件采用透明有机玻璃加工的阀体，阀芯结构及动作状态均可清晰可见，系统用油专门采用工业红色液压油，系统运行时可清晰观察到液体的流向及液压元件阀芯的工作过程。

3.连接软管采用透明材质制作而成，配有封闭式快速接头，可以进行系统的反复插拔连接，操作方便，可靠性好。

三、基本配置及功能

1.装置由实训箱、实训对象、液压泵站、液压元件等组成。
