一、机床特点：
1、本机床底座宽大厚实，重量足、重心低、支承优，为高速高精加工提供了有力保障；并对吊装铲 运进行了合理安排。
2、床身及主要部件均采用高规格的云南优质铸铁，通过先进的全树脂砂浇铸型工艺，极大的提高了机床结构的精度和稳定性，适应高速度、高精度加工。
3、机床关键结构件均由五面体加工中心、龙门导轨磨、专用镗铣卧加等大型进口高精度数控设备加工，工艺优、精度高。
4、机床的功能部件，包括主轴、滚珠丝杠、润滑装置、刀架、联轴器、丝杠轴承等均为进口/国内名优产品，可靠耐用。
5、二轴进给系统导轨采用超音频淬头工艺，耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；纵、横向采用滚珠丝杆传动；动态响应优良，整机噪音低。
6、滚珠丝杠的结构，可完成精准的移动及定位，摩擦小、速度快、寿命长。
7、二轴滚珠丝杠均采用预拉伸安装，提高了丝杠的刚度，最大限度地减少由于高速运转热变形引起的误差。
8、滚珠丝杠轴承为进口专用丝杠轴承，极大的提高了进给轴的轴向刚性、精度和抗冲击力。
9、滚珠丝杠与交流伺服电机轴采用弹性联轴器进行无间隙直联传动，保证机械运动的准确定位。
10、配置自动润滑系统，对导轨和滚珠丝杠进行定时定量润滑。提高了机床加工精度和使用寿命。
11、机床配置防护罩，采用整体的钣金防护底盘，加以得当的水油电气处理，整体新颖美观、可靠实用，
12、采用独立冷却水箱，铁屑及冷却液回收方便，无飞溅渗漏现象，为工厂管理和工作区域的卫生提供了有力的保障。可随时快速排屑，节省时间人力。
13、数控系统及驱动单元均为著名品牌的成熟产品；PLC历经多年应用，安全可靠；机床电气设计精当、工艺规范、电器均为国际/国内品牌，故障低、经久耐用。
14、机床装配工艺精细，运动部分经激光干涉仪和球杆仪补正精度，大大提高了机床运行精度，机械精度远优于国标。

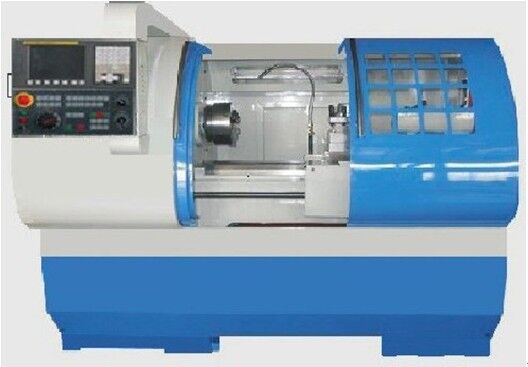

15、CK6140型卧式数控车床采用机电一体化设计，外形美观，结构合理，用途广泛，操作方便。该机床可实现自动控制，能够完成车削多种零件的内外圆，端面、切槽、任意锥面、球面及公、英制圆柱螺纹、圆锥螺纹等工序。并配有完备的S．T．M功能，可发出和接收多种信号，控制自动加工过程。该机床床身导轨采用超音频淬头工艺，耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；纵、横向采用滚珠丝杆传动；动态响应优良，整机噪音低。该机床对于大、中、小批量、多品种、多规格零件的轮番加工有较强的适应能力，尤其是加工圆锥面、圆球面等特形零件更能显示出它效率高、质量稳定可靠的优越性。
二、机床的主要规格与参数
|
机床型号 |
KC-CK6140 |
|
床身上最大工件回转直径 |
420mm |
|
最大工件长度（顶尖距） |
750/1000mm |
|
最大工件
加工直径 |
床身 |
420mm |
|
拖板 |
215mm |
|
最大工件加工长度 |
650/900mm |
|
主轴头形式及锥孔 |
C6 |
|
主轴通孔直径 |
Φ65mm |
|
主轴转速 (变频无级) |
50～2000/rpm |
|
主轴功率 |
5.5/7.5KW |
|
快速移动速度 X/Z轴 |
6000/8000mm/min |
|
拖板最大行程 X/Z轴 |
X:260/Z:680/935mm |
|
电动刀架形式及装刀数 |
立式 4/6/8工位 |
|
刀杆截面尺寸 |
20×20mm |
|
定位精度 X/Z轴 |
≤0.02/0.03mm |
|
重复定位精度 X/Z轴 |
≤0.01/0.016mm |
|
工件加工精度 |
IT6～ IT7 |
|
工件表面粗糙度 |
Ra1.6 |
|
顶尖套简内孔锥度 |
莫氏4号 |
|
顶尖套筒最大移动量 |
150 mm |
|
尾座套筒直径 |
φ65 mm |
|
横向最大移动量 |
±10mm |
|
外形尺寸 |
750mm |
2130×1400×1800 mm |
|
1000mm |
2500×1400×1800 mm |
|
机床净重量 |
1700/1950KG |
|
电源类型/功率 |
三相AC380V ±10% 50HZ ≤8KW |
|
|
|
|
三、机床主要配置
1：变频主轴（实现无级调速）
2：三爪自定心手动卡盘
3：四工位电动刀架
4：X/Z轴伺服进给电机
5：大流量冷却系统
6：自动润滑系统
7：全封闭防护罩（1000MM机以上配置）
8：USB、CF卡、网卡等标准CNC数据传输接口
四、数控车床主要配套件明细表
|
品名 |
品牌 |
产地 |
|
主轴 |
沈阳机床 |
沈阳 |
|
主轴螺母 |
斯维特 |
台湾 |
|
主轴编码器 |
阿托恩 |
无锡 |
|
丝杠轴承 |
HRB 哈轴 |
哈尔滨 |
|
丝杠 |
P4研磨 |
南京工艺 |
|
伺服电机 |
|
|
|
数控系统 |
|
|
|
变频器 |
英威腾 |
深圳 |
|
变频主轴电机 |
环球 5.5KW |
南京 |
|
低压电器 |
正泰等 |
浙江 |
|
自动润滑系统 |
1.5L |
国产 |
|
电动刀架 |
LD4B6140文昌 |
浙江 |
|
卡盘 |
K11250三爪 |
无锡建华 |
五、随机附件
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
KC-CK6140型数控车床 |
1 |
台 |
|
|
2 |
三爪卡盘(250) |
1 |
个 |
已装在机床上 |
|
3 |
卡盘正爪 |
1 |
副 |
已装在卡盘上 |
|
4 |
卡盘反爪 |
1 |
副 |
随机 |
|
5 |
卡盘扳手 |
1 |
把 |
随机 |
|
6 |
机床垫铁 |
6 |
只 |
随机 |
|
7 |
死顶尖 |
1 |
只 |
随机 |
|
8 |
刀架扳手 |
1 |
把 |
随机 |
|
9 |
四工位电动刀架 |
1 |
台 |
已装在机床上 |
|
10 |
刀垫片 |
1 |
盒 |
随机 |
|
11 |
车刀 |
4 |
把 |
随机 |
|
12 |
尾架扳手(呆扳手) |
1 |
把 |
随机 |
|
13 |
塑料棒（试件） |
1 |
箱 |
随机 |
|
14 |
螺丝刀 |
2 |
把 |
随机 |
|
15 |
内六角扳手 |
1 |
套 |
随机 |
|
16 |
车床系统用户手册 |
1 |
本 |
随机 |
|
17 |
主轴变频器说明书 |
1 |
本 |
随机 |
|
18 |
使用说明书及合格证 |
1 |
本 |
随机 |
|
19 |
车床电路图 |
1 |
份 |
随机 |
|
20 |
参数说明书 |
1 |
本 |
随机 |
|
21 |
维修说明书 |
1 |
本 |
随机 |
