产品展示--[电气安装与维修实训考核装置]

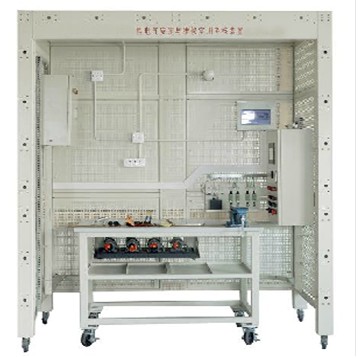

KCDLZ-09型电气安装与维修实训考核装置（高职组）

KCDLZ-09型电气安装与维修实训考核装置（高职组）

一.设备要求：

采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面喷塑，色彩稳重气派。装置设计高度以人站在一级人字梯即可方便操作的高度，即安全又能使使用者刚收到施工现场环境，横向，纵向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。做隐蔽工程施工时，钢制专用型材是仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出udaoxian穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。

可进行电工安装，如桥架安装，PVC管安装，吊灯，白炽灯座，日光灯，开关，插座，控制箱，配电箱等，包含有交流异步电动机，直流电动机，步进电机，伺服电机，温度控制器，电偶，PLC，变频器触摸屏等控制与受控对象。每个操作组配套一个移动式工具车和元件柜，便于对原件的保管和安装施工，从根本上解决了学校在普通墙面上进行安装培训的使用不方便，实训范围窄的问题。

设备应具有组装灵和方便的特点，可以根据学校的实际教学条件组成：2人组，3人组，4人组……，单面，双面等不同的方式，长度组合基于2个0.8米的基本组合单元，辅助配有0.2米，0.4米的组合单元，形成不同的长度组合，以满足不同的教学场地。

二.配置参数：

2人实训组（单面）长*宽*高=2006mm*1003mm*2410mm

1.配电箱部分：

包括三项四线有功电度表，单相有功电度表，闸刀开关，电流互感器，漏电型空气开关，空气开关，漏电型空气开关，空气开关，电流表，电压表，电压转换开关，安装导轨等，均安装在配电箱内。

序号	名称	规格/型号	单位	数量	备注（说明）	状态
1	三相四线有功电度表	DT862-4	只	1	5A,接线端子连接	安装在配电箱内
2	隔离开关	HG1-32/30	只	1	3极，30A	同上
3	漏电型空气开关	DZ47LE-32	只	1	3P+N	同上
4	空气开关	DZ47-63/C6	只	1	3P	同上
5	漏电型空气开关	DZ47LE-32/C6	只	1	1P+N	同上
6	电源指示灯	AD58B-22D	只	3	黄、绿、红各一只	同上
7	配电箱箱体	450mm×520mm×220mm	只	1	含接地排、接零排

2.照明套件

包括日光灯组件，节能灯，钠灯，灯头，声控开关，吸顶灯，控制开关，触摸开关等

序号	名称	规格/型号		单位	数量	备注（说明）	状态
1	日光灯组件	T5一体化	21W（带罩）	套	1		散装发出
2	节能灯	9W		只	2		同上
3	钠灯	110W		套	1	含灯头及镇流器和灯罩	同上
4	螺口平灯头	E27		只	2		同上
5	声控开关	86型		只	1		同上
6	泰力1插	118型		只	2		同上
7	泰力2插	118型		只	1		同上
8	泰力1开	118型		只	1		同上
9	飞雕2开	86型		只	2		同上
10	飞雕4开	86型		只	2		同上
11	吸顶灯	21W		只	1	配节能灯管	同上
12	触摸开关	86型（带明装底盒）		只	1		同上
13	暗盒	86型		只	5		同上
14	明盒	86型		只	3		同上
14	明盒	118型		只	1		同上
15	白板	86型		只	2		同上
16	塑料圆木	YM-2		只	3		同上

3.电气控制箱

包括组合开关，塑壳开关，接触器，辅助触头，三菱FXON-3A，三菱D740/0.75KW，时间继电器，热继电器，温度控制器，触摸屏（7寸彩色），开关电源，接线端子排，安装导轨，变压器，整流桥堆，单相交流调压器等，均应安装在控制箱内。

序号	名称	规格/型号	单位	数量	备注（说明）	状态
1	塑壳开关	NM1-63S/3200 20A	只	2	3极（正泰）	安装在控制箱内
2	接触器	CJX2-0910/220V	只	5		同上
3	辅助触头	F4-22	只	3		同上
4	PLC	H2U-1616MT	只	1		同上
5	变频器	MD330T1.5KW	只	1		同上
6	扩展模块	H2U-0016ERN	只	1		同上
7 8	时间继电器	ST3PF-2 30S AC220V	只	1	2组断电延时	同上
7 8	时间继电器	ST3P C-A 30S AC220V	只	1	1组瞬动、1组延时	同上
	热继电器	JRS1D-25（独立安装）	只	3	0.4A(调节范围0.25~0.4A) 2只 0.63A(调节范围0.4~0.63A) 1只	同上
9	温度控制器	E5CZ-C2MT	只	1		同上
10 11	开关电源	DC24V 2A	只	1	触摸屏及温控器用	同上
10 11	开关电源		只	1	步进驱动器用	安装在电机支架上
	触摸屏	TPC7062K	只	1	7寸彩色屏（昆仑通泰）	安装在控制箱内
12	安装导轨	C45	条		若干	同上
14	电源指示灯	AD58B-22D	只	5	红色	同上
15	按钮开关	LA68B-EA35	只	10	红、绿各5只	同上
16	紧急停止开关	LA68D-11ZS	只	1	红色	同上
17	旋钮开关（选择开关）	LA68B-ED25	只	2	2挡	同上
17	旋钮开关（选择开关）	LA68B-ED35	只	2	3挡	同上
18	控制箱箱体	500mm×700mm×230mm	只	1	含接地排、接零排

4.电机

包括三相交流异步电动机（Y-△）,三相交流异步电动机（Y-△）带离心开关，三相交流异步电动机（双速60W），他励直流电动机，步进电机（两相混合式含驱动器），交流伺服电机（台达伺服汗驱动器），均应安装在电机底板上。

序号	名称	规格/型号		单位	数量	备注（说明）	状态
1	三相交流异步电动机	(Y-△)		只	1		在电机底板上
2	三相交流异步电动机	(Y-△)带离心开关		只	1		在电机底板上
3	三相交流异步电动机（双速60W）	2/4双速电机		只	1		在电机底板上
4	它励直流电动机	DC110V/50W		只	1		在电机底板上
5	步进电机	驱动器	SH-20403	只	1	两相混合式（含驱动器）	在A电机底板上
		电机	42BYGH5403
6	交流伺服电机	驱动器	ASD-A0421-AB	只	1	台达伺服（含驱动器）	在A电机底板上
		电机	ECMA-C30604PS

5.指令与指示原件

包括安装在传感器支架上的行程开关，光电传感器，电容式传感器，电感式传感器；安装在主令控制上的按钮，指示灯，选择开关，主令开关箱以及温度传感器（热电偶）等

序号	名称	规格/型号	单位	数量	备注（说明）	状态
1	行程开关	YBLX-ME/8104	只	4	见图纸	安装在传感器支架上
2	电容式传感器	CSB4-18M60-EO-AM	只	1	见图纸	安装在传感器支架上
3	电感式传感器	GH1-1204NA	只	1	见图纸	安装在传感器支架上
4	光电式传感器	GH3-N1810NA	只	1	见图纸	安装在传感器支架上
5	温度传感器（热电阻、热电偶）	Pt100	只	1	与温控器配套	散装发出
5	温度传感器（热电阻、热电偶）	K型（￠5×50×550）	只	1	与温控器配套	散装发出

6.线路器材

序号	名称	规格/型号	单位	数量	备注
1	PVC管	￠16	根	2	3米
2	PVC直通	￠16	只	10
3	PVC壁疏	￠16	只	30
4	扎带	3*100mm	包	1	500只/包
5	M4*20螺丝带帽	200只/套	套	1	带2只平垫1只弹垫
6	线槽	3025	根	2	2米/跟
7	绝缘导线	BVR1.5mm 平方米	盘	3	红，绿，黄各一盘
7	绝缘导线	BVR1.5mm 平方米	盘	2	蓝，双色各一盘
8	PVC线槽	5025	根	3	3米/根（白色）
9	桥架	50*50	根	3	2m/根（含附件）
10	异型号码管	1.5mm	米	6
11	冷压叉	SV￠1.5	只	280	红绿黄各80只蓝黑各20只
12	缠绕带	￠10（10米/包）	包	2

7.电工工具

序号	名称	规格/型号	单位	数量
1	尖嘴钳	125mm	把	1
2	剥线钳		把	1
3	压接钳		把	1
4	电工钳	200mm	把	1
5	一字螺丝刀	￠4*100mm	把	1
6	十字螺丝刀	￠4*100mm	把	1
7	电笔螺丝刀	500V	把	1
8	万用表	MF500	盘	3
9	铝合金人字梯	1.5米高	付	1
10	平锉刀	200mm	根	3
11	钢卷尺	3m	只	1
12	电工刀	多用105mm	把	1
13	钢板尺	300mm	把	1
14	直角尺	200mm	把	1
15	活动扳手	6时	把	1
16	六角扳手		套	1
17	保险丝	15A	卷	1
18	手锯弓		架	1
19	手锯条	细牙	盒	1
20	弯管器		根	1
21	兆欧表	500V	块	6
22	角向砂轮机	￠70	只	1
23	砂轮切割机	200mm带防护罩	台	1
24	手电钻		只	1

8.其他

序号	名称	规格/型号	单位	数量	备注
1	电气安装与维修实训考核装置台架（标准配置组）	长宽高=200610032410mm	组	1
2	原件存放柜	9004502000mm	个	1
3	可移动工具台	930740860mm	辆	1	带重载自锁脚轮
4	电加热器	电热源	只	1
5	移动式电源控制台	400280300mm	台	1	提供前级保护
