KCDLX-01E型工厂供电技术实训装置
一、概述
工厂供电技术实训装置是根据机械工业职业技能鉴定指导中心编写的高级电工技术、电工基础、高级工、电工技师培训教材结合工厂供电和供配电技术课程研制生产的。主要实际现场供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、PLC控制技术、变频调速技术等重点教学内容进行设计开发的，通过在本实训装置中的技能训练能在深入理解专业知识的同时，培养学生的实践技能。

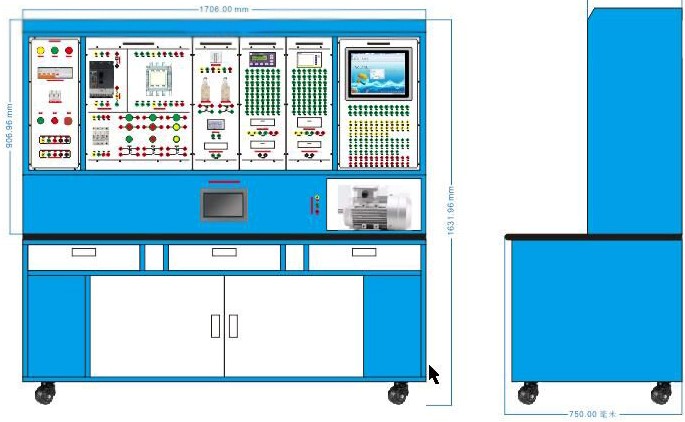

参考图
二、技术性能
1.输入电源：三相四线～380V±10% 50Hz±2%
2.整机容量：≤3kVA
3.实训台采用铁质亚光密纹喷塑，钢制质面板
4.实验台体尺寸： 约1700mm长×1600mm高×750mm宽
5.电脑桌尺寸：600mm×600mm×1200mm
三、设备构成
1、实训屏
（1）三相四线电源输入，经漏电保护器，总开关后，通过起、停按钮控制接触器通断，并设有急停控制按钮；
（2）控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三个电网电压；
（3）设有三相感性和阻性负载2组，用于模拟线路负载；
（4）设有根据用户提供的一次系统图，提供分合闸按钮，分合闸回路线圈、电流互感器、电压互感器；接口通过安全插座引出；
（5）HT-1200微机继电保护测试仪一台，嵌入式设计（需方自购）
2、实训挂箱
（1）PLC主机挂箱：包含S7-300 CPU312 (6ES7 312-1AE13-0AB0)、扩展模块（6ES7 321-1BH50-0AA0、6ES7 322-1BH01-0AA0）接口通过安全插座引出；
（2）变频器主机：ACS510-01-03A3-4 1.1KW接口通过安全插座引出；
（3）PLC模块实训一：
KC001交通信号灯PLC自动控制、
KC002机械手控制、
KC003 多种液体混合控制、
KC004自动送料装车接口通过安全插座引出；
（4）PLC模块实训二：
KC005天塔之光、
KC006艺术彩灯、
KC007 LED数码管显示、
KC008步进电机的PLC控制接口通过安全插座引出；
（5）微机线路保护模块：微机线路保护测控装置1台，接口通过安全插座引出；
（6）微机变压器差动保护模块：微机变压器差动保护装置1台，接口通过安全插座引出；
（7）微机备用电源自投保护：微机备用电源自投保护测控装置1台，接口通过安全插座引出；
2、实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可用于放置挂件和实训物品。
3、配套资源库
（1）供配电系统综合教学仿真软件
（2）供配电倒闸操作仿真训练教学软件
（3）西门子PLC仿真实训软件
四、配置清单
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
实训屏 |
定制 |
台 |
1 |
|
2 |
实训桌 |
定制 |
台 |
1 |
|
3 |
微机继电保护测试仪 |
HT-1200（用户自备） |
台 |
1 |
|
4 |
PLC主机挂箱 |
6ES7312-1AE13-0AB0,6ES7321-1BH50-0AA0,6ES7322-1BH01-0AA0 |
块 |
1 |
|
5 |
变频器挂箱 |
ACS510-01-03A3-4 1.1KW |
块 |
1 |
|
6 |
PLC模块实训一挂箱 |
定制 |
块 |
1 |
|
7 |
PLC模块实训二挂箱 |
定制 |
块 |
1 |
|
8 |
微机线路保护挂箱 |
KLD-9311 |
块 |
1 |
|
9 |
微机变压器差动保护挂箱 |
KLD-9334 |
块 |
1 |
|
10 |
微机备用电源自投保护挂箱 |
KLD-9361 |
块 |
1 |
|
11 |
供配电系统综合教学仿真软件 |
|
套 |
1 |
|
12 |
供配电倒闸操作仿真训练教学软件 |
|
套 |
1 |
|
13 |
西门子PLC仿真实训软件 |
|
套 |
1 |
|
14 |
PLC编程软件 |
|
套 |
1 |
|
15 |
PLC例程程序 |
|
套 |
1 |
