产品展示--[工厂供电综合自动化实验系统]

KCDLX-01C型工厂供电综合自动化实验系统

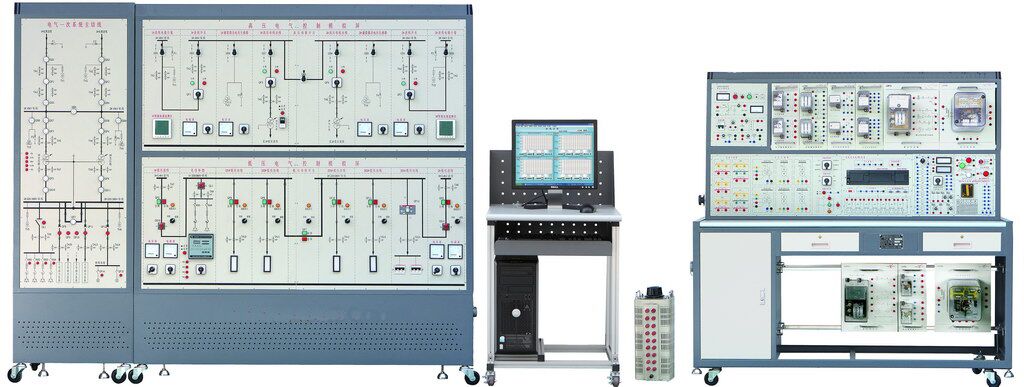

参考图片

“KCDLX-01C型工厂供电综合自动化实验系统”根据《供配电技术》、《工厂供电》、《配电自动化》、《电力系统继电保护》等相关课程实验教学的需求，结合工业实际应用和发展而研发的综合型实验装置。它能满足对电力系统变配电中的自动装置、变电站监控、继电保护等教学内容进行操作实验。本装置适用于电力、电气类各专业相关课程的实验教学，也可作为学生毕业设计和教师科研项目的硬件开发平台，专业技术人员上岗培训平台。

一、技术性能

1.输入电压：三相四线制380V±10% 50Hz

2.工作环境：环境温度-5℃～+40℃　相对湿度＜85%（25℃）　海拔＜4000m

3.装置容量：＜2.5kVA

二、装置特点

1.设有典型的一次系统，二次设备、监视仪表配套齐全

2.体现了供配电系统中新技术的应用：如：PLC、智能电量监控

3.采用工业组态软件编程，对供配电系统进行监控，实现供配电系统“四遥”功能

三、实验项目

1.供配电常用继电器特性实验

(1) 典型电流继电器的特性实验

(2) 典型电压继电器的特性实验

(3) 典型中间继电器的特性实验

(4) 信号继电器的特性实验

(5) 差动继电器特性实验

2.供配电系统继电保护实验

(1) 供电线路带时限的过电流保护实验

(2) 供电线路低电压启动过电流保护实验

(3) 供电线路电流速断保护实验

(4) 供电线路电流反时限过电流保护实验

(5) 配电变压器过电流保护实验

(6) 配电变压器的电流速断保护

(7) 配电变压器的过负荷保护实验

(8) 配电变压器纵联差动保护实验

3.供配电系统的二次回路与自动装置实验

(1) 断路器的控制和信号回路实验

(2) 6～35kV系统的绝缘监视装置电路实验

(3) 供配电系统一次重合闸实验

(4) 线路过电流保护与自动重合闸综合实验

(5) 线路过电流保护与自动重合闸后加速综合实验

(6) 双电源明备用的APD电路实验

(7) 双电源暗备用的APD电路实验

(8) 电力变压器的有载调压实验

(9) 手动/ 自动功率因数补偿实验

4.供配电系统的微机监控实验

(1) 系统电量监测与负荷曲线测绘

(2) 断路器的远动控制与信号采集

(3) 变电站电压无功综合自动调节

5.高压电动机的微机继电保护

（1）高压电动机的速断保护

（2）高压电动机的反时限过流保护

（3）高压电动机的低电压保护

（4）高压电动机的单相接地保护

6.PLC在供配电保护控制中的应用实验

（1）线路带时限的过电流保护实验

（2）线路低电压启动过电流保护实验

（3）线路电流速断保护实验

（4）变压器过电流保护实验

（5）变压器的过负荷保护实验

（6）线路过电流保护与自动重合闸实验

（7）线路过电流保护与自动重合闸后加速实验

（8）备用电源自动投入实验

7.模拟供配电所送电和停电操作实验

8.SCADA实验

遥测、遥控、遥调、遥信实验

9.工厂用变压器的微机继电保护

（1）变压器的速断保护（2）变压器的定时限过流保护

（3）变压器的反时限过流保护（4）变压器的瓦斯保护

10.供电系统自动化实验

（1）各断路器的位置信号的检测（2）变压器的有载调压（遥调）

电气一次系统主接线屏
序号	名称		型号	单位		数量	备注
1	隔离刀闸位置指示灯		AD16-25W/G DC24V	只		11
2	断路器位置指示灯		AD16-25W/D DC24V	只		7
3	指示灯		φ16圆头DC24V红	只		17
4
高低压电气控制模拟屏
序号	名称		型号	单位		数量	备注
1	十字开关		φ30，双向自锁，2开2闭	只		9
2	万能转换开关		LW26-20YH3/3	只		6
3	万能转换开关		LW8D 3档 45°、0、45°复位	只		4
4	万能转换开关		LW8D 6档，每组1档通	只		1
5	负荷开关		VCF02C 开孔36×36mm	只		3
6	塑壳断路器		NM1-63S 3极	套		1
7	电压表		6L2 100V/10KV 12KV	只		4
8	电压表		6L2 450V	只		2
9	无功补偿控制器		JKW-2SC 4组	套		1
10	数显多功能仪表		PDM-803 100V 36×36mm	只		2
11	电量采集模块		EDA9033E 10A	套		2
12	旋钮开关		φ22 自锁，二开	只		7
13	点动带灯按钮		φ16 长方形头 24V红	只		7
14	点动带灯按钮		φ16 长方形头 24V绿	只		7
15	指示灯		φ16圆头DC24V白	只		7
16	指示灯		φ16圆头DC24V红	只		4
17	指示灯		φ16圆头DC24V绿	只		4
18	自锁按钮		φ16圆头红	只		2
19	点动按钮		φ16 圆头红	只		1
20	点动按钮		φ16 圆头绿	只		1
21	交流接触器		CJX2-1210 AC220V	只		20
22	透明带灯中继		DC24V 带座	只		50
23	光字牌		开孔31.5×77.5mm 220V	只		4
24	空气开关		DZ47-32 3P	只		2
25	电流互感器		5：5一次穿心	只		21
26	三相干式变压器		380/100V 100W Y/Y	台		4
27	三相干式变压器		380/100V三绕组Y/Y/Y	台		2
28	三相调压器		带多组触头6KVA	台		1
29	电动机		380V/180W	台		8
30	电阻		9Ω/10A	只		6
31	电阻		37Ω/8A	只		3
32	航空插		42芯，开孔48mm,头公座母	只		8
33	电力电容		8.5uF/1000V	只		12

监控台
序号	名称	型号		单位		数量	备注
1	PLC主机	西门子CPU224CN		套		1
2	扩展模块	EM223 16DI/16DO		套		1
3	扩展模块	EM223 8DI/8DO		套		1
4	电压表	85L17 250V		只		2
5	带灯停止按钮	NP4-11 AC220V 红		只		1
6	带灯启动按钮	NP4-11 AC220V 绿		只		1
7	空开	DZ47-32 2P		只		1
8	磁盘电阻	31.2Ω/6A 双层		只		1
9	漏电开关	DZ47LE32-32C 4P		只		1
10	转换开关	LW8D 7档，每组一档		只		1
11	转换开关	LW8D 5档，每组一档		只		1
12	自锁按钮	φ16圆头红		只		1
13	自锁按钮	Φ22NP4-11 红		只		2
14	自锁按钮	Φ22NP4-11 黄		只		1
15	自锁按钮	Φ22NP4-11 绿		只		1
16	旋钮开关	φ22 3档		只		1
17	万能转换开关	LW42A2-31371		只		1
18	万能转换开关	LW2-Z-1a、4、6a、40、20/F8		只		1
19	指示灯	φ22电阻式红 220V		只		1
20	指示灯	φ22电阻式绿 220V		只		1
21	指示灯	φ22电阻式白 220V		只		1
22	指示灯	φ22电阻式红 6V		只		1
23	带灯蜂鸣器	φ22 DC220V		只		1
24	开关电源	DC220V/2A		只		1
25	船型开关			只		1
26	时间继电器	数字式AC220V		只		1
模块
序号	名称		型号	单位	数量		备注
1	电流继电器		DL-23C/6 板前接线	只	2
2	电流继电器		DL-24C/10 板前接线	只	2
3	电压继电器		DY-28C/160 板前接线	只	1
4	电压继电器		DY23C/200 板前接线	只	1
5	时间继电器		DS-23 板前接线	只	1
6	时间继电器		DS-22 板前接线	只	1
7	快速中间继电器		ZJ3-3A 板前接线	只	1
8	中间继电器		DZS-12B 板前接线	只	1
9	中间继电器		DDZB-14B 板前接线	只	1
10	中间继电器		DZ-31B 板前接线	只	2
11	闪光继电器		DX-9 板前接线	只	1
12	信号继电器		JX-21A/T 板前接线	只	1
13	信号继电器		DXM-2A 板前接线	只	1
14	差动继电器		BCH-2 板前接线	只	1
15	反时限过电流继电器		GL-15/5 板前接线	只	1
16	重合闸继电器		DH-3 板前接线	只	1
17	磁盘电阻		800Ω/0.5A 双层	只	1
18	磁盘电阻		2.5KΩ/0.2A 双层	只	1
19	数显交流电流表		AC10A 48×96mm	只	1
20	电压表		数显AC500V	只	1
21	数显电压表		DC500V	只	1
22	数显电流表		DC5A	只	1
23	数字电秒表		417B	只	1
24	大妞子开关		6脚	只	2
25	微机变压器保护装置			套	1
26	微机线路保护装置			套	1
