KCSM-01D型皮带传送焊接调试生产线

KCSM-01D型皮带传送焊接调试生产线

一、产品概述

本装置可完成电子产品生产流水线中电子产品的安装、焊接、调试、检测、输送等工序，既可以运送散状物料，也可以运送小批量成品，工作过程中噪音较小，实用可靠，能够体现工厂现场生产的真实性；使学生掌握生产线流水化作业的基本技能，缩小专业教学与工厂实际生产的差距。适用于各类职业院校及技工学校对《电子工艺》等相关课程的教学实训。

二、技术性能

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃，相对湿度≤85%（25℃）海拔＜4000m

3、装置容量：≤1kVA

4、每条生产线外形尺寸：10000mm×1300mm×2000mm（共20组）

三、系统配置

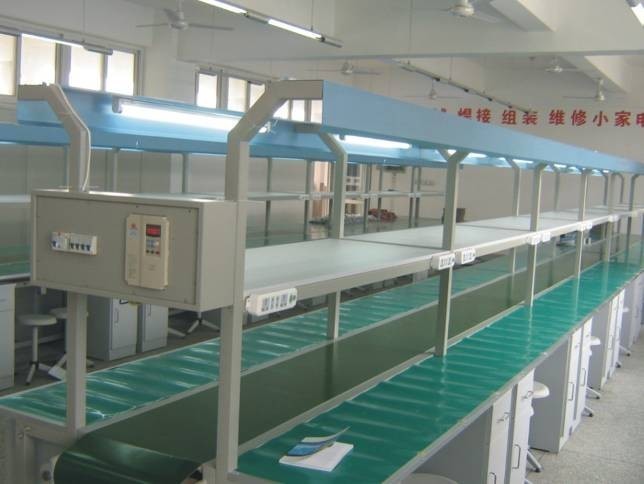

皮带传送生产线由传送系统、实训挂箱、实训工具等组成。

（一） 传送系统

1、 动力系统

（1）传输动力由蜗轮蜗杆减速器（80型，减速比为1:60）、0.75kW变频电动机和变频器组成，传输速度在0.1～3m/min内可调。

（2）电力控制系统安装在线体前端，内部装有热继电器，防止动力过载；装有交流接触器用来控制流水线的电源，并有相应的按钮和指示灯，工作状态指示一目了然；装有漏电保护器，防止过流、短路等异常现象发生，具有可靠的动力过载和漏电保护功能。

2、 输送系统

（1）主要由输送带、主动滚筒、从动滚筒、输送滚筒等组成，所用滚筒均采用镀锌处理工艺。

（2）输送带采用绿色防静电耐磨皮带，皮带两边采用不锈钢作为护边，采用输送滚筒作为传输皮带的导轨。

（3）整条皮带输送生产线中输送带的长度为11000 mm，宽度300 mm。

3.实训台

(1) 采用分节结构，双面对座1组1工位，两边工作台面宽度为400mm。

(2) 整条生产线单面共计10组，双面共计20组。

(3) 在输送带上方设有一层框架，第一层为220V电源盒，并在实训箱上配有型材，可以放置实训仪器，配有四个PVC夹板，用来夹放相关实训资料。

(4) 工作台面采用木制压层板，表面铺有防静电桌垫，不易损坏，边体采用铝合金包边。

(5) 线体支架采用40mm×40mm的国标方管。

(6) 工作台面离地高度为700mm，工作台下方有4个高度可调的紧固脚，用于调整工作台面的平整度。

4.工位配置

(1) 30W日光灯，用于照明，每工组一支，保证充足光源。

(2) 每二组顶部提供电风扇1只。

(3) 每组提供多路路220V交流电源，为外配仪器和实训挂箱提供工作电源。

(4) 每组配有1个独立抽屉和柜子，可分工位存放工具或实训板。

（二）工具套件

MF-47万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小 + 字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、热台拨放台1台、放大镜台灯1只、焊锡丝、松香若干。

（三）实训线路板套件（每工位配1套）：实训线路涵盖数字电路、模拟电路、机、电、声、光、磁控制。

序号	名称	实训目的
1	三端稳压电源	掌握三端稳压模块的接线方法及应用；
2	串联型直流稳压电源	掌握串联型直流稳压器的调试方法；
3	低频信号电压放大器	掌握放大器的工作原理、装配焊接工艺、调试方法；
4	具有负反馈信号放大器电路	掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法；
5	文氏桥振荡器的焊接与制作	掌握运放741工作特点及文氏振荡器的工作原理；
6	电池电压监视电路	熟悉应用广泛的电压监视器的工作原理及制作方法；
7	电子催眠器	掌握单结管的工作原理及应用；
8	模拟“知了”电子电路	掌握多谐振荡器和音频振荡器的工作原理及应用；
9	实用声控、光控节电照明灯电路	掌握555时基集成电路、可控硅、声、光元器件的综合实际应用及焊接、调试技能和综合训练；
10	语音报警喇叭	掌握门锁防盗报警器电路的工作原理；
11	逻辑测试器	了解集成运放LM324的具体应用，熟透逻辑测试器的电路结构和工作原理；
12	正负脉冲信号	掌握正负脉冲的工作原理及集成的功能特性；
13	智力竞赛抢答器	了解晶闸管的特性及应用，掌握晶闸管构成的多路抢答器的工作原理，进一步熟悉电子电路的装配、调试、检修方法；
14	水位报警器	熟悉数字集成与非门电路的应用，掌握电路的工作原理；
15	迷你闪光彩灯	熟悉彩灯控制原理，使学生进一步熟悉电子电路的制作工艺；
16	光控音乐门铃	了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理；
17	实用模拟自然风控制器	掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法；
18	台灯调光器	了解晶闸管和单结晶闸管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理；
19	实用CMOS触摸锁钥	了解CMOS反相器的特性及在控制电路中的应用，掌握触摸锁钥电路工作原理；
20	自动充电器	掌握变压器、继电器在电路中的运用，及该电路的工作原理；
21	分立AM收音机	六管超外差便携式，掌握收音机的工作原理及调试方法；
22	集成FM收音机	SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求；
23	数字万用表	三位半显示，可测电压、电流、电阻、晶体管；

四、实训项目

（一）电子线路基本认识实训

1.常用电子元器件的分类与封装识别

2.常用电子元器件的质量测量工艺

3.产品装配图、方框图、电路原理图等知识

（二）电子元器件检测实训

1.电阻电容的识别与检测

2.二极管的识别与检测（管脚、材料、特性）

3.晶体管的识别与检测（管脚、材料、特性）

4.场效应管的识别与检测（管脚、材料、特性）

5.集成运算放大器的识别与检测（管脚、性能指标）

6.中小规模数字集成电路（管脚、性能指标）

7.开关、继电器、电声器件的识别与检测

（三）电子产品线路板焊接工艺实训

1.焊接工具使用

2.焊接材料的种类与选用

3.手工焊接步骤

4.焊接质量分析

5.工业生产中的焊接技术介绍

（四）产品装配、焊接、调试、检测实训项目

1、三端稳压电源的组装与调试

2、串联型直流稳压电源的组装与调试

3、低频信号电压放大器的组装与调试

4、具有负反馈信号放大器电路的组装与调试

5、文氏桥振荡器的焊接与制作的组装与调试

6、电池电压监视电路的组装与调试

7、电子催眠器的组装与调试

8、模拟“知了”电子电路的组装与调试

9、实用声控、光控节电照明灯电路的组装与调试

10、语音报警喇叭的组装与调试

11、逻辑测试器的组装与调试

12、正负脉冲信号的组装与调试

13、智力竞赛抢答器的组装与调试

14、水位报警器的组装与调试

15、迷你闪光彩灯的组装与调试

16、光控音乐门铃的组装与调试

17、实用模拟自然风控制器的组装与调试

18、台灯调光器的组装与调试

19、实用CMOS触摸锁钥的组装与调试

20、自动充电器的组装与调试

21、分立AM收音机的组装与调试

22、集成FM收音机的组装与调试

23、数字万用表的组装与调试
