一、概述

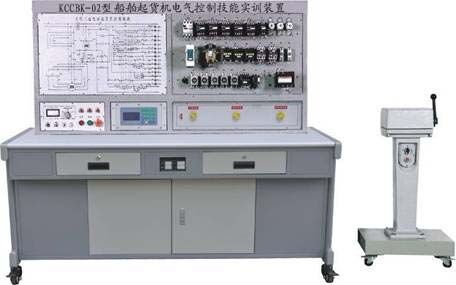

本实训装置是为各航海职业院校船舶电气专业和轮机工程等专业，社会船舶造修单位，船员培训机构的教学及培训考核而研制的。它适用于课堂演示，轮机电气控制的操作及培训实习。目前，船舶电气拖动设备大多仍以继电接触器控制线路为主，大部分船舶设备要经常使用、连续工作或频繁操作，难免出现较高的故障率，就要求轮机人员透彻理解电气线路，以达到快速排故的目的。
二、产品特点
1.将起货机控制电路的所有电气元件安装在面板表面，能够直接观察其动作状态；
2.面板上印有起货机控制原理图、故障点分布及指示灯；
3.采用工业级的船用主令控制器控制设备，以达到模拟现场操作的目的；
4.配有专业设故排故设备可模拟所有常见的电气故障，可避免直接接触强电，安全可靠。
三、技术性能
1、输入电源：AC380V±10% 50Hz
2、工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃） 海拔＜4000m
3、装置容量：＜1kVA
4、外型尺寸：1572mm×718mm×1522mm
四、装置组成和配置
1.电源控制面板（铝质面板）
(1)交流电源（带有漏电保护措施）取自市电。
(2)人身安全保护体系
电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源。
电流型漏电保护装置：控制屏内漏电流超过一定值，即自动切断电源，保护人身安全。
2.起货机电气线路图
面板上印有起货机控制线路的原理图和故障设置点，安装有起货机各个继电器、接触器的动作指示灯，指示灯可以指示继电器、接触器的相应动作。可直观地看出起货机控制回路的工作过程。
3.起货机电气线路元器件区
面板上装有断路器、熔断器、接触器、热继电器和变压器等元件，可直观的观测其动作情况。
4.电动机和主令控制器
起货机电动机采用三速鼠笼式异步电动机模拟；风机用于起货机的散热。
主令控制器用于控制起货机的升降操作。
5.故障开关箱
设有16个开关，用于故障设置和模拟热继电器动作和过电流继电器动作。
6.实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏，并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
五、实训项目
1.熟悉常用低压电器的结构、原理
2.熟悉起货机控制电路原理图
3.船用主令控制器的使用
4.轮机员升降货物操作训练
5.线路上常见故障排除
