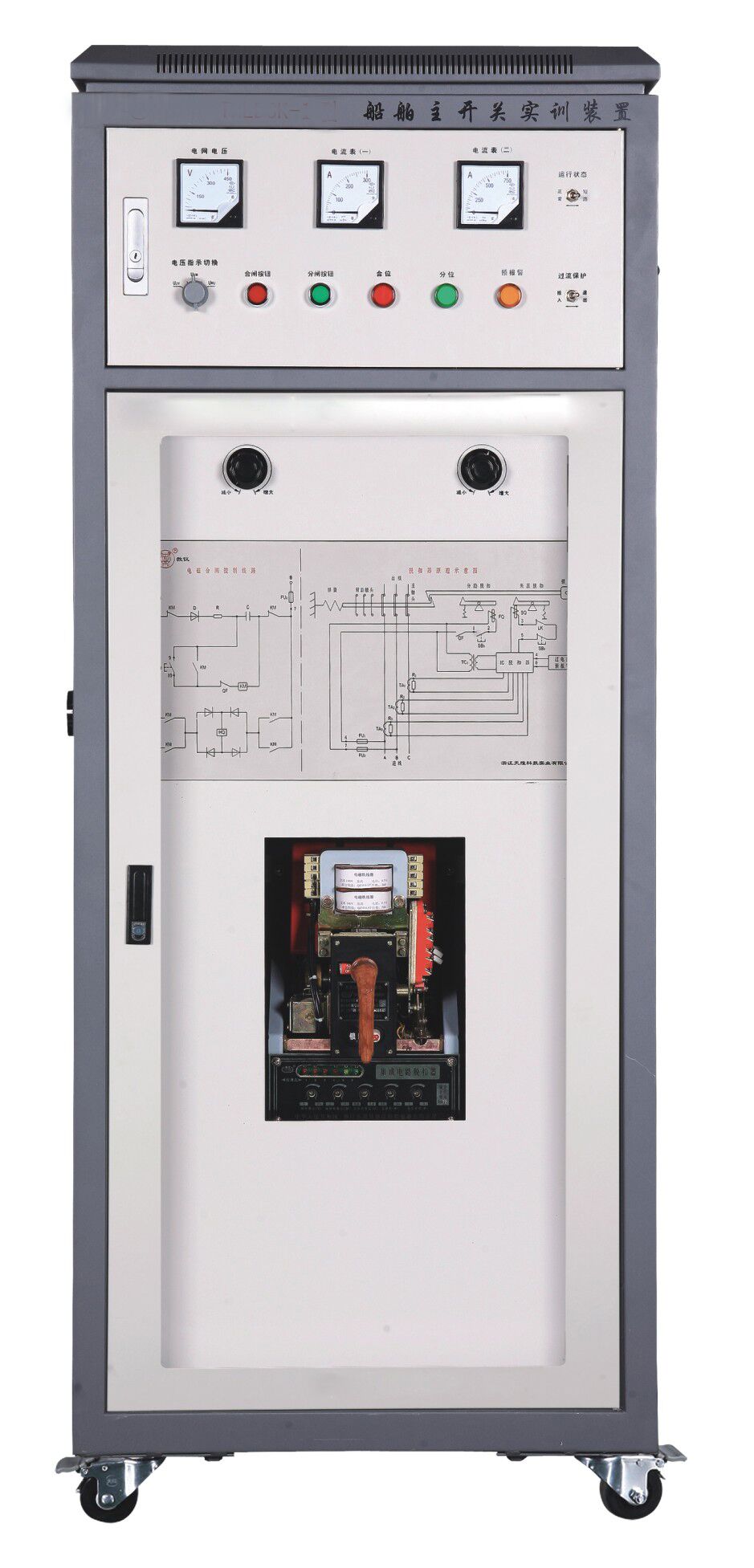

KCCBK-04型船舶主开关实训装置

一、概述

本装置是为各航海职业院校的船舶电气专业和轮机工程等专业，社会船舶造修单位，船员培训机构的教学及培训考核而研制的。它适用于课堂演示，船舶主开关的操作及培训实习。

二、产品特点

1.面板上印有主开关控制电磁合闸原理图和脱扣示意图

2.配有电压表电流表来指示三相电压和电流

3.配有遥控分合闸按钮和分合闸指示灯

三、技术性能

1.输入电源：AC380V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5kVA

4.外型尺寸：700mm×600mm×1700mm

四、装置组成和配置

1.电源开关

用带漏电保护的空气开关控制柜子的总电源，柜子顶部装有风扇，当柜内温度偏高时打开风扇，为控制柜散热。

2.操作电气线路图

面板上印有主回路控制线路电磁合闸原理图及脱扣示意图，可直观地看出DW95控制回路工作原理。

3.断路器控制线路测试仪表区

面板上装有一个电压表和一个波段开关用于指示三相电压，三个电流表用于指示三相电流，这些元器件都直接安装在面板表面。

面板上还装有工作指示灯、操作按钮，用于对断路器状态的指示和控制。

4.船用万能式空气断路器

采用DW15系列真实元件，符合实际现场操作训练。

5.自耦调压器

系统配有自耦调压器模拟电网电压的欠压失压，使断路器的保护装置动作。

6.故障设置、排除箱

可由箱内的设故开关任意设置故障，由箱面板上的排故按钮进行排故，故障指示灯用来指示设排故状况，并设有计数器用来显示排故次数。

五、实训项目

1.了解万能断路器的工作原理

2.船用万能断路器分合闸操作

3.船用万能断路器保护操作
