产品展示--[机械制图教学模型]

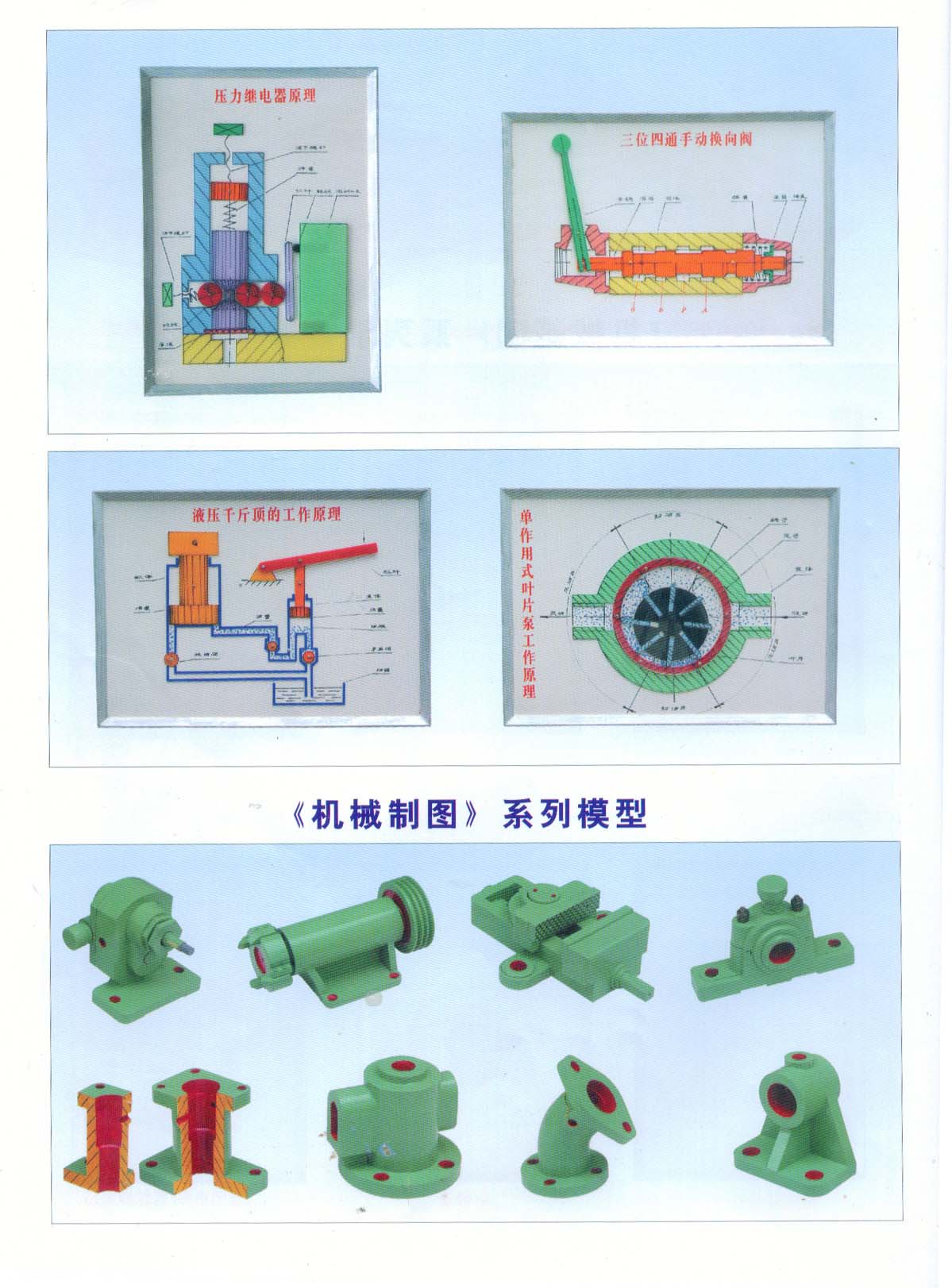

机械制图教学模型 (根据金大鹰主编的《机械制图》第六版一书制作 ) 机械制图教学模型是各大专院校，职业技校各机械专业教学示教、测绘、实习用，以教材中原件实物图表做成模型，可拆组合（并有装配组件）、采用硬质塑料，用高级油漆喷涂制作，外形美观。剖切鲜明、不易变形，投影箱用有机玻璃、五夹板制作，可展组合。
货号 图号 产 品 名 称 单位 金额（元） 备注 KE01 2-1 中心投影法 只 400 20cm × 20cm 透 明有机玻璃投影箱 KE02 2-2 平行投影法 (b) 只 400 KE03 2-3 正投影的特性 (3 件 ) 套 1000 KE04 2-6 三视图的形成 只 400 KE05 2-11 点的三面投影 只 400 KE06 2-15 利用两点不重影的坐标大小判别重影点 只 400 KE07 2-20 直线的三面投影 只 400 KE08 2-22 属于直线的点的投影 只 400 KE09 表 2-1 投影面平行线的投影特性 (3 件 ) 套 1000 KE10 表 2-2 投影面垂直线的投影特性 (3 件 ) 套 1000 KE11 2-24 平行两直线的投影 只 400 KE12 2-25 相交两直线的投影 只 400 KE13 2-28 平面图形的投影 只 400 KE14 表 2-3 投影面平行面的投影特性 (3 件 ) 套 1000 KE15 表 2-4 投影面垂直面的投影特性 (3 件 ) 套 1000 KE16 2-37 正三棱锥的投影及属于表面的点的求法 只 500 20cm × 20cm 透明有机玻璃投影箱 KE17 2-38 圆柱的形成、视图及分析 只 500 KE18 2-42 圆球的形成、视图及属于表面上点的求法 只 500 KE19 2-45 线框的含义 只 1500 塑 料 立 模 KE20 2-48 圆柱切口槽 只 400 KE21 2-50 半球开槽 只 400 KE22 3-1 截交线的实例 (2 件 ) 套 700 KE23 3-2 相贯线的实例 (2 件 ) 套 700 KE24 表 3-1 截平面和圆柱轴线的相对位置 (3 件 ) 套 1000 KE25 表 3-2 圆锥体的截交线 (5 件 ) 套 1200 KE26 3-9 相贯线的画法 只 400 KE27 3-13 相贯线为平面曲线或直线示例 (4 件 ) 套 1200 KE28 4-1 轴承座的形体分析 ( 可拆 ) 只 500 KE29 4-2 叠加画法 ( 一 ) 只 400 KE30 4-3 叠加画法 ( 二 ) 只 400 KE31 4-8 轴承座 只 400 KE32 4-16 支架 只 400 KE33 4-22 三个组合体的比较 (3 件 ) 套 900 KE 34 4-28 轴承座的看图方法 ( 可拆 ) 只 600 KE35 4-33 压块的轴测图 只 500 KE36 5-8 斜视图的形成 只 500 KE37 5-12 视图与剖视图的比较 只 500 KE38 5-13 俯视图不可只画一半 只 500 KE39 5-16 剖视图中虚线的取舍 只 500 KE40 5-18 半剖视图的形成 只 500 KE41 5-23 局部剖视 只 500 KE42 5-29 单一斜剖切平面的示例 ( 一 ) 只 500 KE43 5-31 画剖视图防止出现错误 只 500 KE44 5-32 具有公共对称线的剖视图 只 500 KE45 5-37 剖切平面后的结构仍按原来位置投射 只 500 KE46 5-40 断面图的形成及其与视图 只 500 KE47 5-43 移出断面图配置 只 500 KE48 5-57 回转体机件上均布结构 (2 件 ) 套 500 KE49 5-72 根据机件选择表达方案 只 500 KE51 6-3 常用标准螺纹的牙型 (4 件 ) 套 1500 KE52 6-5 螺纹的旋向 ( 右旋、左旋 )2 件 套 700 KE53 6-17 螺栓连接 只 500 KE54 6-25 圆柱齿轮传动 台 500 KE55 6-25 圆锥齿轮传动 台 500 KE56 6-25 蜗杆与蜗轮传动 台 500 KE57 6-25c 滑动轴承 只 500 KE58 7-55 肋板与圆柱组合时过渡线 (4 件 ) 套 1500 KE59 7-63 铣刀头 台 1200 塑料立模 KE60 7-67 杠杆零件图 只 400 KE61 7-71 一级齿轮减速器 台 1800 KE62 8-8 齿轮油泵 台 950
