SHKC-829型智能控制《画法几何与机械制图》陈列柜
本《画法几何与机械制图》陈列柜是高职高专机械类专业学生必修的一门专业技术基础课，是培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的陈列柜设备。以培养学生识读和绘制工程图样能力为核心，在理论知识适度的基础上，突出实践教学环节。同时，借助于计算机图形学技术和多媒体技术，加强直观性教学，做到教学内容直观形象，,提高学习兴趣、降低学习难度。陈列柜共分十个柜和一个电脑控制台，利用机械工程制图仿真软件进行多媒体演示，由电脑控制顺序或任选播放动画图像演示模型功能。本套陈列柜模型均采用高强度硬聚氯材料和有机玻璃精制而成，
一、主要特点：

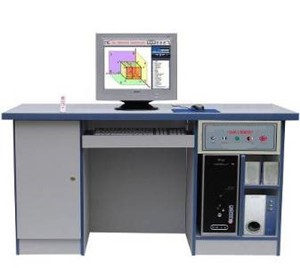

1.控制台配置：画法几何与机械制图仿真软件(包含121件动画)、硬件各一套；电脑4核主机1台（4核CPU、500G硬盘、2G内存），21寸液晶显示器1台、电脑桌1张、喇叭1对、攻放1台。(电脑需方自配)
2.控制软件：采用陈列柜专用播放软件，实现图像演示动作及语音解说，采用多种播放方案（如下一首、上一首、停止等）；也可实现任选和顺序动作。
3.控制方式：采用鼠标。
4.本套陈列柜采用121件动画图像配合陈列柜上的内容在电脑上演示解说各种模型特点，如制图工具的使用、投影产生过程、投影作图步骤、组合体分解、装配功能等，生动形象。
5.控制动作过程：如要对某件模型进行了解，只需按用鼠标在中人控制仿真软件上直接选中某号模型，按确认后，电脑控制仿真软件上开始播放此模型动画图像，通过图像运动及语音解说就可了解本模具的构造及功能特点。

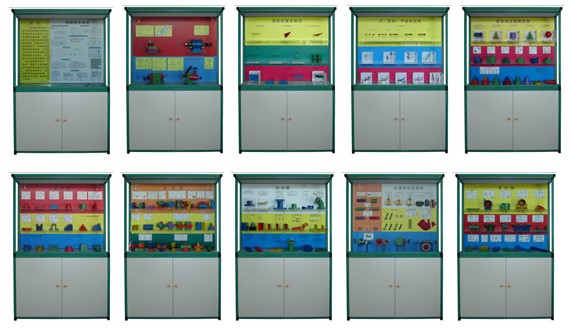

二、《机械工程制图》陈列柜各柜内容如下：
|
序号与名称 |
陈列柜内容 |
|
第一柜:
制图基本知识和技能 |
前言、1图纸幅面、2图框格式、3标题栏格式、4比例、5图线、6字体、7尺寸标注。圆锥、小圆锥、圆形量角器、铅笔、橡皮擦、450三角板（二种）、600三角板（二种）、曲线板、多孔模板、丁字尺等。(丁字尺的使用；铅笔的使用；圆锥的使用方法；分锥的使用方法；曲线板的使用方法；丁字尺和和三角板组合使用方法等由多媒体软件讲解演示) |
|
第二柜:
投影的基本知识 |
8投影的全等性、9投影的积聚性、10投影的类似性、11斜投影法、12正投影法、13中心投影法、14三面投影体系、15三面投影图、16投影图的形成、17三视图的形成。 |
|
第三柜:
点、直线、平面的投影 |
18点的三面的投影、19两点的相对位置、20重影点投影、21一般位置直线的投影、22直线与点的相对位置投影、23两直线相交投影、24两直线交叉投影、25两直线平行投影、26平面的投影(5种)、27判断两直线是否平行投影 |
|
第四柜:
基本体及截断投影 |
28棱柱的三面视图、29棱锥的三面视图、30圆柱的三面视图、31圆锥的三面视图、32圆球的三面视图、33圆柱切口开槽后的三视图、34正六棱柱开槽后的三视图、35正三棱锥的截断作图步骤、36圆锥被正垂面截断作图步骤、37圆柱被正垂面截断的作图步骤、38切口圆锥台作图步骤、39圆锥的未截交线(5种)、40曲面的截交(3种) |
|
第五柜:
轴测图 |
41切口圆柱体正等测图的画法、42用叠加法画正等轴测图、43圆角的正等轴测图的画法、44圆台的正等轴测图的画法、45圆柱的正等测图、46画三棱锥的正等测图、47用切割法画形体的正等轴测图、48求开槽圆柱的正等轴测图作图步骤、49、求形体的斜二测图作图步骤、50求切割体的正等轴测图作图步骤、51平面体正等轴测模型(2件)、52回转体正等测模型(2件)、53正二测立体模型(4件) |
|
第六柜:
组合体 |
54表面平齐与不平齐的组合体(2种)、55表面相交与相切的组合体、56叠加式组合体、57两圆柱正交的3种形式、58求圆锥与半球的相惯线、59求两圆柱的相惯线、60完成组合体相惯线的正面和水平投影、61组合形体投影图的作图步骤、62切割式组合体、63相贯线变化的趋势(圆柱与圆柱相交4种)、64相贯线特殊情况(圆柱圆锥相交2种)、65相贯线特殊情况(圆柱轴线3种)、66相贯线特殊情况(回转体相交4种)、67组合体读图 |
|
第七柜:
剖视图 |
68剖视的形成、69斜视图的画法、70半剖视、71全剖视图、72斜剖视图、73局部视图、74平面的简化画法(3件)、75局部剖视图的特殊画法（3件）、76旋转剖视图、77重合断面图、78轴断面图、79移出断面简化画法、80阶梯剖、81半剖、82局部剖、83旋转剖 |
|
第八柜:
标准件和常用件 |
84外螺纹的画法、85内螺纹的画法、86螺距与导程(2件)、87车螺纹、88旋向(2件)、89双头螺柱联接、90沉头螺钉连接、91螺栓连接、92螺纹连接件、93齿轮各部分的名称和尺寸关系、94单个圆柱螺旋压缩弹簧的画法、95正齿轮传动、96圆锥齿轮传动、97蜗轮蜗杆传动、98键轴配合、99开口销的应用、100圆锥销的应用、101轴承 |
|
第九柜:
零件图 |
102板盖类零件、103蜗轮箱a、104蜗轮箱b、105蜗轮箱体、106阀体、107套筒、108箱体、109端盖、110减速箱体、111夹具体、112支架、113拔叉、114槽配合、115方轴、116主轴、117轴 |
|
第十柜:
装配图 |
118齿轮油泵、119液压气缸、120顶尖座、121手压滑油泵 |
三、主要技术参数：
1.输入电源：AC220V±10%（单相）50HZ
2.工作环境： -10℃±40℃
3.功率：0.5kw
4.动画演示功能：利用二维或三维动画效果来演示各种制图零件。
5.陈列柜尺寸：1250×430×1780ｍｍ，陈列柜上下柜采用彩色铝塑钢制作，造型美观，坚固耐用。
