产品展示--[机械能转化演示实验装置]

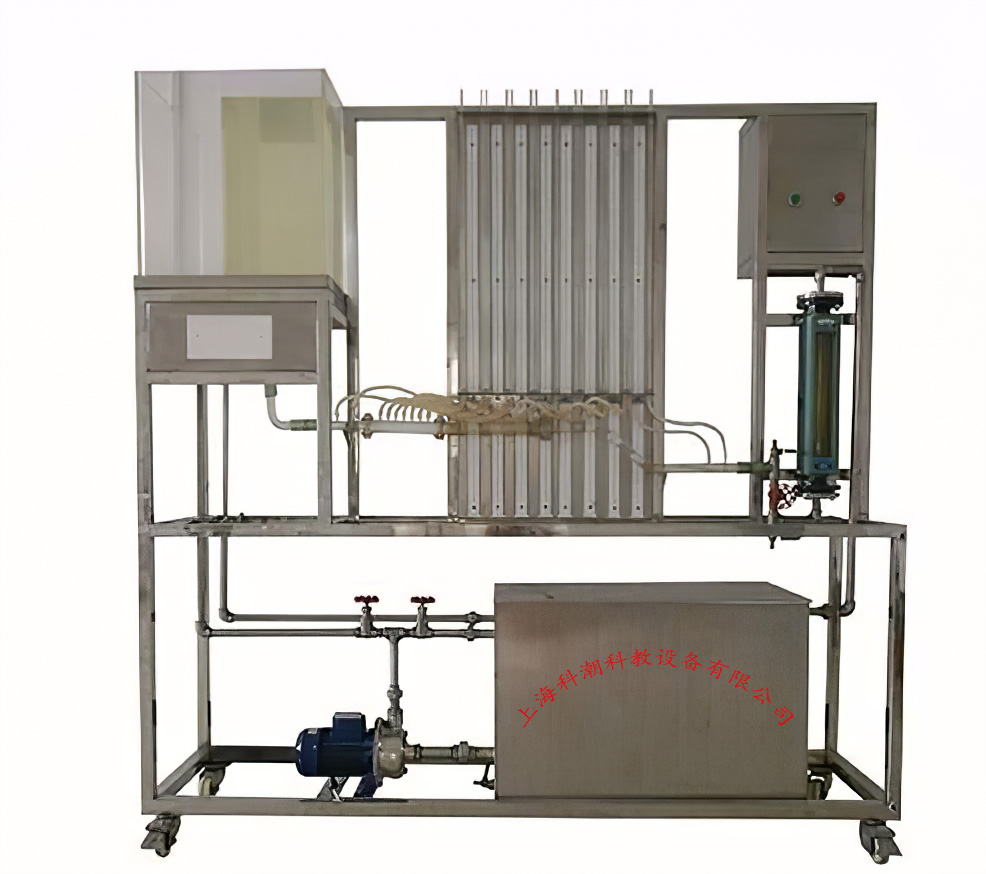

SHKCJX-08型机械能转化演示实验装置 分项 说明 装置特点 1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、本实验装置主体部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。 4、本实验装置可定性验证流体在流动过程中的机械能转化；可验证流体连续性方程，测定直管阻力及测定点速度。 5、装置设计可360度观察，实现全方位教学与实验。 装置功能 1、了解流体在管内流动情况下，静压能、动能、位能之间相互转换的关系，加深对伯努利方程的理解。 2、了解流体在管内流动时，流体阻力的表现形式。 3、演示分析毕托管的工作原理。 4、能够直观观测流体经过逐渐增大和逐渐缩小静压能的变化关系。 主要配置 蓄水箱、循环水泵、有机玻璃实验水箱、有机玻璃计量水箱、测压管、阀门、不锈钢框架。 设计参数 液体流量：160～1600 1／h。温度：常温、常压操作。 公用设施 水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。 电：电压 AC220V，功率 0.5kw，标准单相三线制：每个实验室需配置 1～2 个接地点（安全地及信号地）。 实验物料：水。 主要设备 伯努利管：演示管段Φ40，有机玻璃。 高位恒定液位水槽：有机玻璃制造。 演示实验管段：有机玻璃材质，4 个单管压力计，1 个毕托管。 循环水泵：增压泵。 电器：接触器、开关、漏电保护空气开关。 304不锈钢管路、管件及阀门。 304不锈钢框架外形尺寸： 1950x500x1800 mm，外形为可移动式设计，带3寸双刹车轮。 测控组成 变量 检测机构 显示机构 执行机构 压力（差） U型管 U型管压差计 无 中心速度 毕托管 液柱高度 无 液体流量 转子流量计 流量计就地显示 管路出口闸阀（手动）
