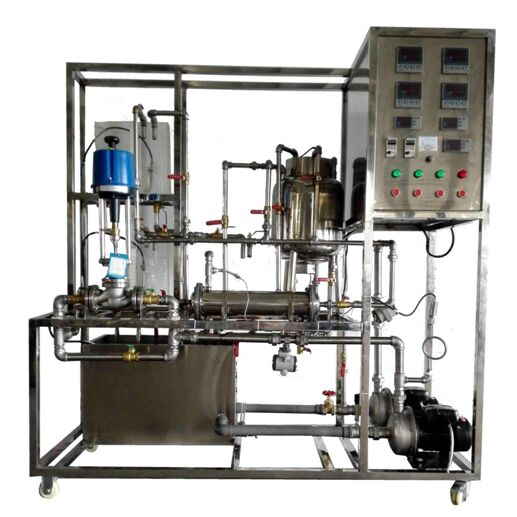

产品展示--[多功能化工仪表实训装置]
KCHYM-29型多功能化工仪表实训装置 序号 分项 说明 1 装置功能 1.单容及双容液位对象特征参数测定实验，了解复杂过程控制系统的构成。掌握复杂过程控制--串级控制方法（上下水箱液位串级控制）。 3.掌握比例度P、积分时间I参数在流量、恒压力控制系统的作用和过渡过程品质指标的影响。 4.用“临界比例度法”、“衰减曲线法”来工程整定PID控制参数。 5.熟悉和掌握化工基本量（温度、压力、流量、液位）的测量方法及影响因素；对温度、压力进行校正，练习安装和正确操作和测量。 6. 对现场在线运行仪表的故障查找并及时排除。 7. 就地及远程控制岗位技能：现场操作报表的制作、记录，现场控制台仪表与微机通讯，实时数据采集及过程监控；总控室控制台与现场控制台通讯，各操作工段切换、远程监控、流程组态的上传下载。 2 设计参数 装置整体采用工程化布局，设备主体：2000×700×2000mm（长×宽×高），可根据实训场地实际高度和场地面积进行调整。 温度：常温-70℃，液位100-400mm。 3 电气系统 标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。外型尺寸：600×500×1300mm（长×宽×高）。 4 公用设施 水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC380V，功率3.5KW，标准三相五线制。每个实验室需配置1~2个接地点（安全地及信号地）。 5 主要设备 不锈钢卧式离心泵：三相0.72KW H=36m ，Q= 3.5m3/h， 两台。 热水灌：Φ300X400，304不锈钢。配2kW三相加热器， 1个 储水罐： Φ300X400，304不锈钢。1个 反应罐： Φ300X400,带夹套，304不锈钢1个 上水箱：有机玻璃250mmX300mm，一个。 中水箱：有机玻璃300mmX300mm，一个。 下水箱：有机玻璃350mmX300mm，一个。 传感器：温度Pt100热电阻1个K型热电偶1个。 压力： 压力传感器，量程0-0.5MPa， 1个。 流量： 涡轮流量计，量程0.4～6.0m3/h，1个。 液位： 磁翻板液位计，量程0-500mm，1个。 温度：AI-708D(V24/X3) 1个 AI-808D(V24/X3) ，1个。 宇电模块：若干 。 操作台：化工仪表专用操作台，1台 外形尺寸：长*宽*高2000*1200*2000mm不锈钢框架，带脚轮及禁锢脚。 触摸屏：15寸IM TPCI 071Gi 1台。 6 上位机软件 PLC 系统组态软件1,PCL 实时监控软件 1, HMI 触摸屏组态软件1 7 自动控制系统 变量 型号 要求 数量 CPU SR20 CPU模块8DI/8DO 1 AI模块 EM AE08 AI 模块8A1 1 A0模块 EM AQ02 A0模块2A0 1 A0模块 TPC1570Gi 15 寸HMI 2 A0模块 CPU226 CPU模块 2 A0模块 EM231 4路AI模块 2 A0模块 EM235 4路AI/2 路A0混合模块 4 A0模块 PLC编程软件 STEP7 1 A0模块 图形界面组态软件 WINCC 1
2.测定离心泵恒流量、恒压力控制系统在节跃干扰作用下，离心泵出口流量的过渡过程，利用最大偏差、余差、衰减比、振荡周期和过渡时间等参数评价离心泵恒流量控制系统的控制质量。
电动调节阀：DN15，4-20mA输出，精度：0.5%FS，304不锈钢一台。
