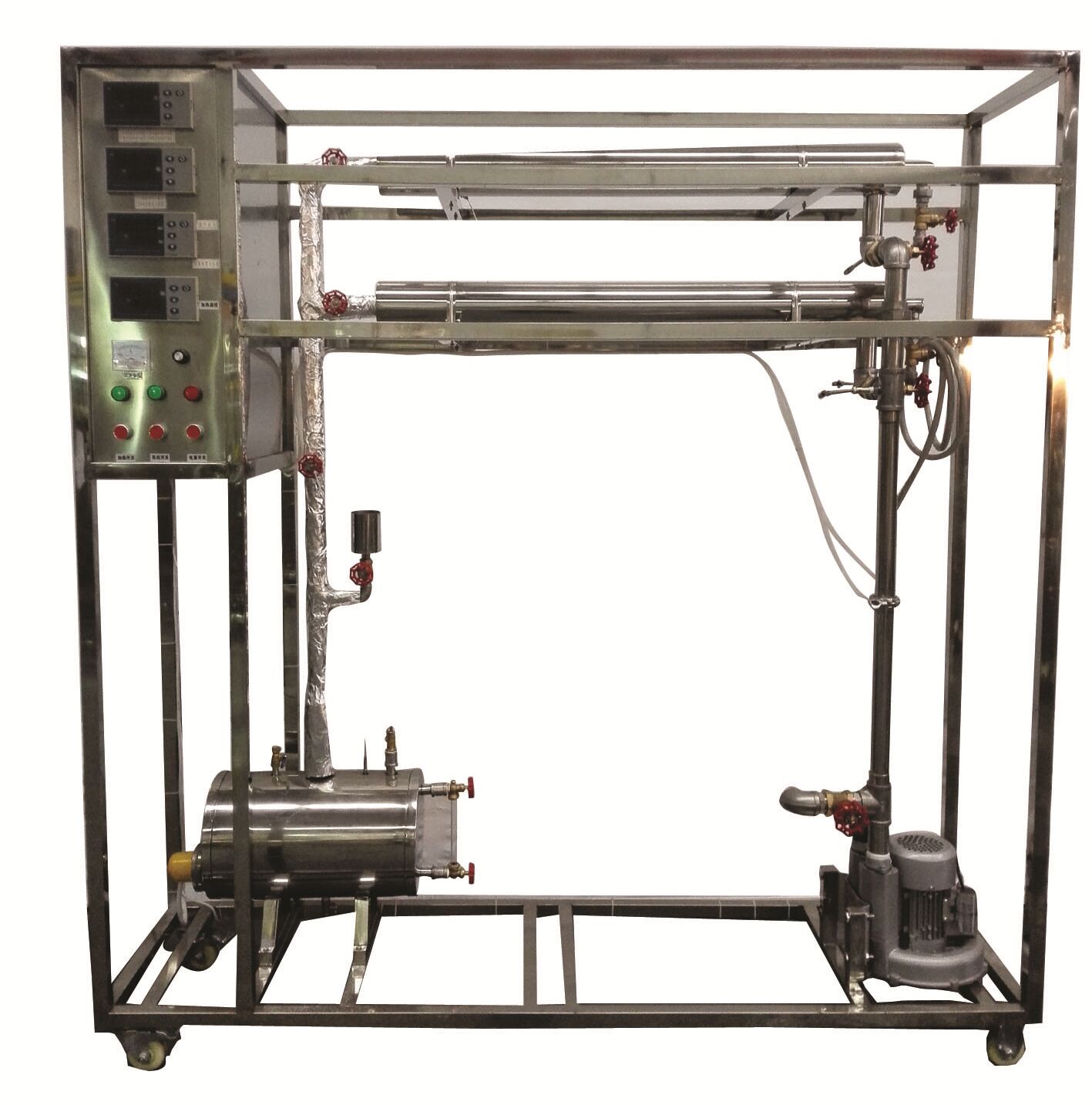

产品展示--[空气一蒸汽给热系数测定实验装置]
KCHYM-30型空气一蒸汽给热系数测定实验装置 技术指标 说 明 装置特点 1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、本给热系数测定实验装置以空气和水蒸汽为介质，采用水蒸汽-空气换热体系，数据测量准确，实验效果理想，自动化程度高。 4、整套实验装置可根据用户要求，选择采用光滑管与强化换热管，进行两种换热形式的效果对照。 5、采用工业化自动蒸汽发生器提供蒸汽源，操作简洁、方便，更为安全。 6、蒸汽发生器设计有安全水封，消除安全阀失灵带来的安全隐患。 7、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。 8、装置设计可360度观察，实现全方位教学与实验。 装置功能 1、通过对空气-水蒸气简单套管换热器的实验研究，掌握对流传热系数的测定方法，加深对其概念和影响因素的理解。并应用线性回归分析方法，确定关联式Nu=ARemPr0.4中常数A、m的值。 2、通过对管程内部插有螺旋线圈的空气—水蒸气强化套管换热器的实验研究，测定其准数关联式Nu=BRem中常数B、m的值和强化比Nu/Nu0，了解强化传热的基本理论和基本方式。 3、求取简单套管换热器、强化套管换热器的对流传热系数αi总传热系数Ko。 4、了解热电偶、热电阻温度计的使用。 主要配置 普通传热管、强化传热管、加热釜、鼓风机、热电偶、数显仪表、压力表、转子流量计、实验管道、阀门、不锈钢框架、仪表柜。 公用设施 水：装置自带304不锈钢自动蒸汽发生器，连接自来水，实验时水蒸气进入换热器。 电：需两种，电压 AC220V，功率 0.7kW．标准单相三线制。电压 AC380V，功率 6kW，三相四线制（三火线一零线）。每个实验室需配置 1｀2 个接地点（安全地及信号地）。 气：水蒸汽，来自蒸汽发生器（全自动蒸汽发生器，最大 0.5MPa）；空气，来自风机。实验物料：空气和水蒸汽。 主要设备 1、雷诺数 Re：＜3.5x104．冷流体（空气）流量：2～20m3／h。冷流体（空气）温度：常温～80℃。热流体（蒸汽压力：蒸汽发生器最大 0.5MPa，换热器内 0.01MPa。热流体（蒸汽）温度：100～105℃． 2、换热器：冷流体通过的紫铜管中 19x1.5，长为 1000mm水蒸气通过的紫铜管：Φ19x1.5，长为 250mm，侧向排孔换热器两端不锈钢法兰，并设不凝性气体引出口，铜球阀开闭。换热器整体不锈钢，2 组不锈钢视镜。 3、热流体进出管：不锈钢材质，DN15，保温层。针形阀调节蒸汽压力，压力表。 4、控制面板：带漏电保护空气开关，仪表及风机电源，数显表 2 台。 5、水：蒸汽发生器自带贮水箱（含液位自动控制系统）实验前用清洁水源注满，实验过程中需保持供水水源始终处于打开状态，实验结束后排空发生器中所有的水即可。 6、外配设备：蒸汽发生器 610x580x1200（长 x 宽x 高 mm）。 7、风机：与系统软连接减震降噪，旁路阀调节风量。 8、冷流体进出：不锈钢材质，DN25，进口闸阀调节流量换热器进口段法兰连接转子流量计。 9、外形尺寸：2000x550x1650mm．外形为可移动式设计，带 3 寸双刹车轮。 测控组成 变量 检测机构 显示机构 执行机构 风量 转子流量计 压差显示仪 手动调节 蒸汽温度 PT100铂电阻 温度控制显示仪 固态调压模块 温度 K型热电偶 数字温度仪 无
